材质

表面处理

选型参数

轴径D(mm) *

头部直径H(mm) *

长度L(mm) *

15~55/0.1

光轴长度S(mm) *

5~30/1

轴承止动销带肩型

图片仅供参考

轴承止动销带肩型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	附件	类型
JT-XOYLD	S45C	发黑	挡圈1个 (SUS304)	肩型
JT-XOYLU	S45C	无电解镀镍	挡圈1个 (SUS304)	肩型
JT-XOYLX	SUS304	—	挡圈1个 (SUS304)	肩型

选型参数

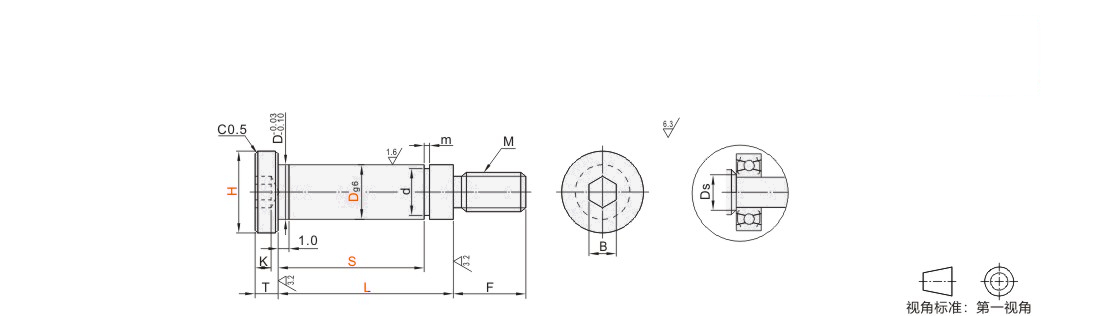

选型表

型号		H 选择	L 最小单位0.1	S 最小单位1	F	T	B	M	m		d		Ds	K (min)	适合轴承	附件挡圈
代码	D	H 选择	L 最小单位0.1	S 最小单位1	F	T	B	M	m		d		Ds	K (min)	适合轴承	形状	JIS公称尺寸
JT-XOYLD JT-XOYLU JT-XOYLX	4	7	15~30	5~20	5	2	2	M2.5×0.45	0.7	+0.1 0	3	+0.06 0	6	1.1	674 694 624	E形	TBP12-3
	5	8	15~30	5~20	6		2.5	M3×0.5	0.7		4	+0.075 0	7	1.3	695 605 625 675		TBP12-4
	6	9	20~35	10~25	7		3	M4×0.7	0.9		5	+0.075 0	8	2	696 606 626 676		TBP12-5
	8	11	20~35	10~25	9	3	4	M6×1.0			7	+0.09 0	10	3	698 608 628 678		TBP12-7
	8	13	20~35	10~25			4				7	0 -0.09	12		6800		TBP12-7
	10	14	20~35	10~25			5		1.15	+0.14 0	9.6		13		6900 6000	C形	TBP02-10
		17	25~45	15~30	12			M8×1.25					16	4	6200
		15	20~35	10~25								0 -0.11	14		6801
	12	16	25~45	10~25			6				11.5		15		6901 6001		TBP02-12
	12	18	30~55	15~30			6				11.5		17		6201		TBP02-12
