无油衬套止推型标准型/锥孔型/沉孔型

图片仅供参考

无油衬套止推型标准型/锥孔型/沉孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	内径公差	外径公差	类型
JT-RSCBDO	高力黄铜(SP2) 镶嵌固体润滑剂	E7	r6	止推型 ● 标准型
JT-RSCBDX	高力黄铜(SP2) 镶嵌固体润滑剂	F7	m6	止推型 ● 锥孔型
JT-RSCBDL	高力黄铜(SP2) 镶嵌固体润滑剂	F7	m6	止推型 ● 沉孔型

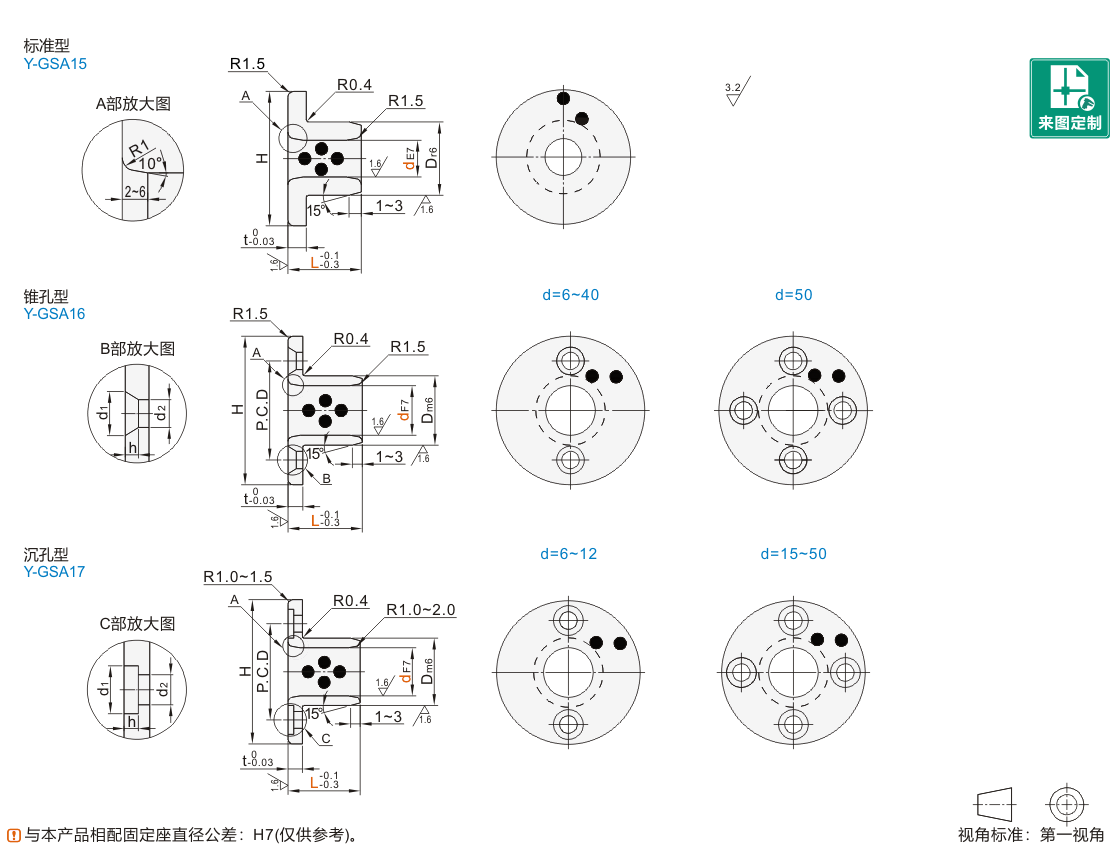

选型参数

标准型

型号			L	Dr6		H	t
代码	dE7		L	Dr6		H	t
标准型 JT-RSCBDO	6	+0.032 +0.020	10 12 14	12	+0.034 +0.023	22	3
	8	+0.040 +0.025	10 12 14 15	14		25
	10	+0.040 +0.025	10 12 14 15 20 25	16		25
	12	+0.050 +0.032	10 12 14 15 20 25	18		30
	13		10 12 14 15 20 25	19	+0.041 +0.028	30
	15		12 14 15 20 25	21		35
	16		12 14 15 20 25 30	22		35
	18		14 15 20 25 30 35 40	24		40
	20	+0.061 +0.040	14 15 20 25 30 35 40 45	28		45	5
	25		14 15 20 25 30 35 40 45	33	+0.050 +0.034	50
	30		15 20 25 30 35 40 45 50	38		55
	35	+0.075 +0.050	15 20 25 30 35 40 45 50	44		65
	40		25 30 35 40 45 50	50		70	7
	50		25 30 35 40 45 50 60	62	+0.060 +0.041	90	8

锥孔型/沉孔型

型号			L	Dm6		JT-RSCBDX							JT-RSCBDL
型号						H	安装孔					t	H	安装孔				适用内六角薄圆柱头螺钉（需另行采购）	t
代码	dF7					H	P.C.D	d1	d2	h	沉头螺钉	t	H	P.C.D	d1	d2	h	适用内六角薄圆柱头螺钉（需另行采购）	t
锥孔型 JT-RSCBDX 沉孔型 JT-RSCBDL	6	+0.022 +0.010	10 12 15	10	+0.015 +0.006	25	15	8.5	3.5	2.5	M3	3	25	17	6	3.5	2.2	M3×10(2个)	4
	8	+0.028 +0.013	10 12 15 20	12	+0.018 +0.007	28	18						27	19
	10	+0.028 +0.013	12 15 20 25	14		30	20						29	21
	12	+0.034 +0.016	12 15 20 25	18		40	28						36	26	7.5	4.5	3	M4× 12(2个)	5
	15		12 15 20 25	21	+0.021 +0.008	50	35						39	29				M4× 12(4个)
	16		12 15 20 25 30 35	22									40	30
	18		15 20 25 30 35	24									42	32
	20	+0.041 +0.020	15 20 25 30 35 40	28				13	6	3.5	M5	5	49	38	9	5.5	3.7	M5×16(4个)	6
	25		15 20 25 30 35 40	33	+0.025 +0.009	55	40						54	43	9	5.5	3.7	M5×16(4个)	6
	30		20 25 30 35 40 45	38		60	45						63	50	11	6.6	4.2	M6×20(4个)	8
	35	+0.050 +0.025	20 25 30 35 40 45	44		70	52						69	56	11	6.6	4.2	M6×20(4个)	8
	40		25 30 35 40 45	50		80	60	16	7	4.5	M6	7	82	66	14	9	5.2	M8×25(4个)	10
	50		25 30 35 40 45	62	+0.030 +0.011	100	75	16	7	4.5	M6	8	94	78	14	9	5.2	M8×25(4个)	10

沉头螺钉需另行采购。
