精密型高耐热快插弯接头

图片仅供参考

精密型高耐热快插弯接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 螺纹部	材质 / 密封部材料	表面处理 / 主体	类型
JT-LTRFLD	黄铜	黄铜	FKM	镀镍	外螺纹 ● 弯接头

选型参数

选型表

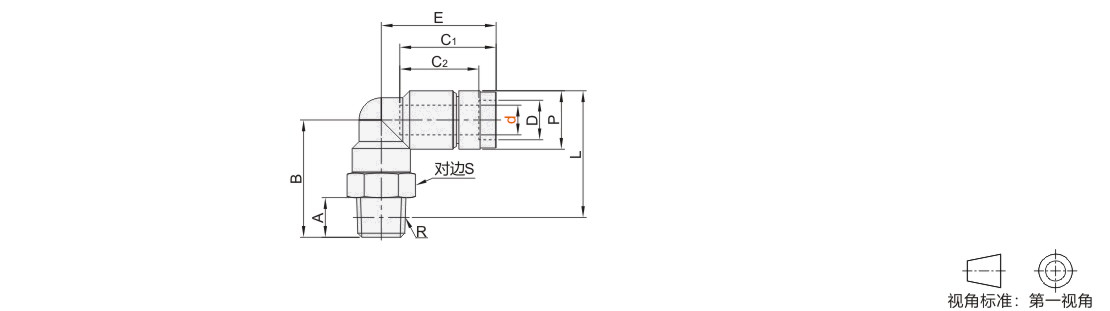

型号		公称型号	R	D	A	B	L	P	C1	C2	E	S	喷嘴直径	有效断面积（mm²)	重量(g)
代码	d	公称型号	R	D	A	B	L	P	C1	C2	E	S	喷嘴直径	有效断面积（mm²)	重量(g)
JT-LTRFLD	4	M5	M5	6	3	19	20.8	9.7	17.6	JT-VMPDOCSUZMPNZFZ	20.5	10	1.8	1.5	JT-VMPDOCSUZMPNZFZ
	4	1	R1/8	6	8	22	22.8	9.7	17.6	JT-VMPDOCSUZMPNZFZ	20.5	10	2.5	3.5	17
	6	M5	M5	8	3	20.7	23.6	11.8	19.4	16	23.3	12	1.8	1.9	23
		1	R1/8		8	23.7	25.6					12	4	9	25
		2	R1/4		11	26.7	26.6					14	4	9	29
	8	1	R1/8	10	8	25	27.9	13.7	20.2	17	24.8		6	16	32
	8	2	R1/4	10	11	28	28.8	13.7	20.2	17	24.8			16	35
	10	1	R1/8	12	8	27.5	32.3	17.5	23.2	19.5	29.3	17		22.5	55
		2	R1/4		11	30.5	33.2						8	30	58
		3	R3/8		12	31.5	33.9						8	30	58
	12	3	R3/8	14	12	32	36.1	20.8	26.3	23	33.4	21	9	39	92
	12	4	R1/2	14	JT-VMPDOCSUZMPNZFZ	35	37.2	20.8	26.3	23	33.4	21	9	39	103
