迷你型多级真空发生器

图片仅供参考

迷你型多级真空发生器

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	类型
JT-UVADS	方型 ● 大流量型

技术参数

使用流体	过滤后的压缩空气
最大真空度(-Kpa)	-85
最大真空流量(L/min)	220
最大供气压力(Mpa)	0.7
最佳供气压力(Mpa)	0.45
噪音	58~68
温度范围(°C)	-20~80

选型参数

选型表

型号								接口尺寸			密封材质	L		最大真空度 -Kpa					最大真空流量 L/min					空气消耗量 L/min							最小软管内径Ø(2m内)
代码					规格			接口尺寸			密封材质	L		最大真空度 -Kpa					最大真空流量 L/min					空气消耗量 L/min							供气					真空						排气
JT-UVADS					5			B C			N(丁腈橡胶) V(氟橡胶)	20.5		85					37					12~20							>2					>5						>8
					10							20.5							75					28~42							>2					>8						>10
					20							27.5							150					55~85							>4					>10						>12
					30							35							220					87~125							>6					>12						>15

规格					供气压力 (bar)						不同真空度(-kPa)的真空流量(L/min)																																	最大真空度 (-Kpa)
规格					供气压力 (bar)						0	10				20			30				40				50					60				70			80					最大真空度 (-Kpa)
5					4.5						35	20.5				12			10.5				8.5				6.5					4.5				2.5			0.8					85
10											70	40.5				25			21				18				14					9.5				5			1.3
20											141	77				45			39.5				29.5				25					17.5				12			3
30											175	105				70			63				53				40					26				14			6.5
5					6						37	25				15.5			12				8				6					4				2.7			0.6
10											75	55				27			20				18				12					9				5			2
20											150	100				55			38				30				24					16				11			3.2
30											220	150				81			65				50				38					27				18			5

规格					供气压力 (bar)					不同真空度(-kPa)的抽气时间(S/L)
规格					供气压力 (bar)					10	20				30		40			50			60			70			80
5					4.5					0.11	0.4				0.95		1.66			2.5			3.65			5.25			7.89
10										0.08	0.2				0.44		0.8			1.24			1.8			2.55			3.8
20										0.04	0.12				0.23		0.41			0.65			0.93			1.33			2.03
30										0.03	0.09				0.16		0.27			0.43			0.66			0.95			1.43
5					6					0.13	0.51				1.15		1.93			2.87			4.09			5.84			10.46
10										0.029	0.23				0.53		0.92			1.37			1.95			2.77			4.62
20										0.023	0.15				0.28		0.46			0.71			1.02			1.48			2.55
30										0.015	0.077				0.138		0.308			0.49			0.69			1.02			1.75

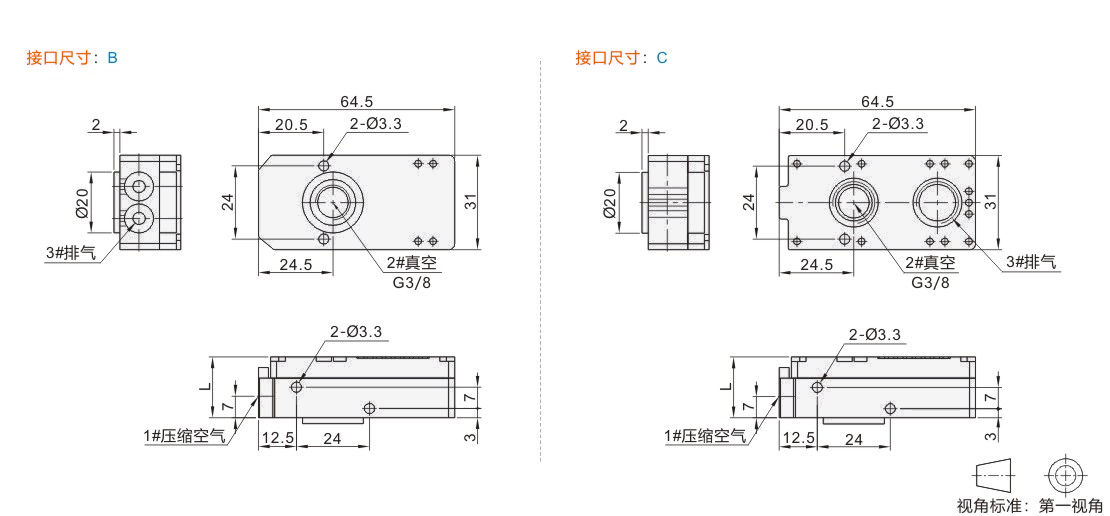

接口尺寸				供气口			真空口			消音器
B				G1/8''			G3/8''			内置
C				G1/8''			G3/8''			外置
