选型参数

丝杠轴径 *

导程 *

长度L(mm) *

100~2000/1

固定端连接位长度F(mm) *

15~60/1

固定端连接位外径P(mm) *

6~20/1

滚珠丝杠循环式

图片仅供参考

滚珠丝杠循环式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMPUD	C7	S55C	SCM415H	感应加热淬火	渗碳淬火	58 ~62HRC	58 ~62HRC	标准螺帽型

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔

P	公差
6	0 -0.008
7~10	0 -0.009
11~18	0 -0.011
19·20	0 -0.013

选型参数

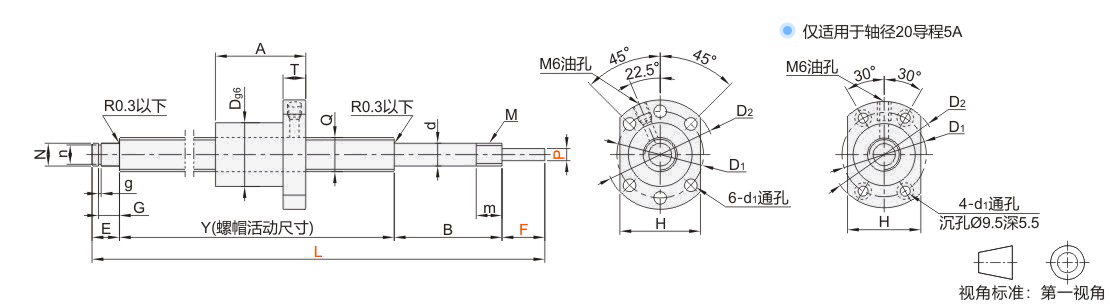

型号			最小单位1			Y	D	A	T	D1	D2	H	d		d1	E	B	m	Q	N		n		G		g		M	滚珠直径	螺纹旋向	螺母环圈数	基本额定负载(KN)
代码	丝杠轴径	导程	L	F	P	Y	D	A	T	D1	D2	H	d		d1	E	B	m	Q	N		n		G		g		M	滚珠直径	螺纹旋向	螺母环圈数	C(动)	Co(静)
JT-IMPUD	16	5	100~1200	15~30	6~10	L-(47+F)	28	50	10	38	48	40	12	-0.003 -0.018	5.5	12	35	10	16	10	-0.003 -0.015	9.6	0 -0.09	9.15	+0. 1 0	1.15	+0. 14 0	M12×1	3.175	右旋	1×4	7.64	17.54
	16	10	100~1200	15~30	6~10	L-(47+F)	28	57		38	48	40	12		5.5		35	10	16	10	-0.003 -0.015	9.6	0 -0.09	9.15				M12×1				7.07	12.24
	20	5	150~2000	20~36	8~12	L-(67+F)	36	51		47	58	44	15		6.6		55	16	20	15	-0.003 -0.018	14.3	0 -0.11	10.15				M15×1				11.07	23.32
	20	5A	150~2000	20~36	8~12	L-(67+F)	34		11	45	57	40	15		5.5		55	16	20	15	-0.003 -0.018	14.3	0 -0.11	10.15				M15×1				11.07	23.32
	25	5	200~2000	27~45	10~15	L-(91+F)	40		10	51	62	48	20	-0.004 -0.021	6.6	18	73	17	25	20	-0.004 -0.021	19	0 -0.21	15.35		1.35		M20 ×1				12.54	30.48
	25	10		27~45	10~15	L-(91+F)	40	80	12	51	62	48	20		6.6	18	73	17	25	20		19	0 -0.21	15.35				M20 ×1	4.762			19.05	37.99
	32	5		33~60	11~20	L-(107+F)	50	52		65	80	62	25		9	20	87	22	32	25		23.9	0 -0.21	16.35				M25×1.5	3.175			14.21	40.67
	32	10		33~60	11~20	L-(107+F)	50	90		65	80	62	25		9	20	87	22	32	25		23.9	0 -0.21	16.35				M25×1.5	6.35			33.22	70.27

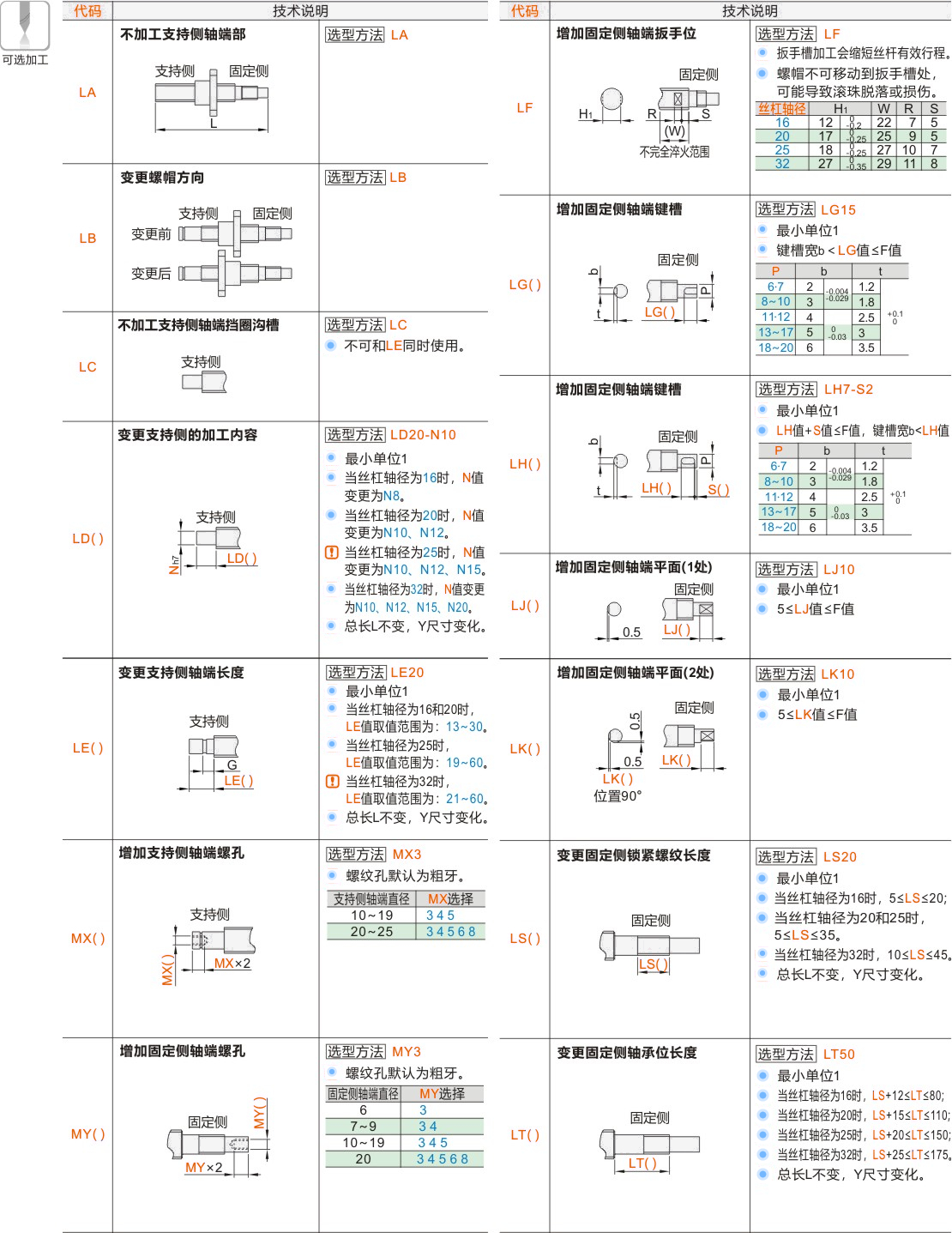

可选加工参数

产品名称

暂未上传文档资料
