旋转接头 S新款外螺纹直接头/弯接头/快插型

图片仅供参考

旋转接头 S新款外螺纹直接头/弯接头/快插型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 螺纹部	材质 / 压帽部	表面处理	类型
JT-TWPDX	黄铜+PBT	黄铜	POM	镀镍	外螺纹 ● 直接头
JT-TWPDL	黄铜+PBT	黄铜	POM	镀镍	外螺纹 ● 弯接头

选型参数

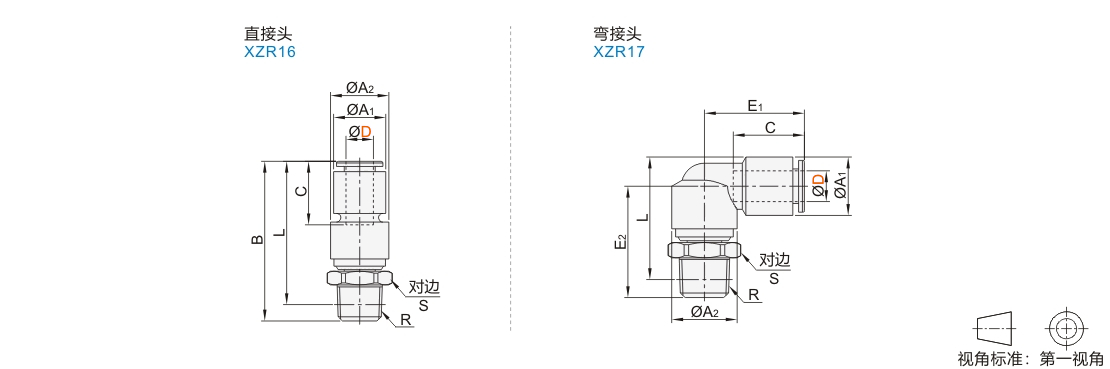

直接头

型号		公称型号	R	S	A1	A2	B	L※	C
代码	D	公称型号	R	S	A1	A2	B	L※	C
JT-TWPDX	4	M5	M5	8	10.4	12	36.5	33	16
	4	1	R1/8	12	10.4	12	37.1	34	16
	6	M5	M5	8	12.8	14	37.5	33.5	17
		1	R1/8	14			38.6	35.5
		2	R1/4	14			42	36.5
	8	1	R1/8	17	15.2	17	43.1	40	18.5
		2	R1/4				46.5	41
		3	R3/8				46.9	41.5
	10	2	R1/4	22	18.5	22	53.5	48	21
		3	R3/8				53.9	48.5
		4	R1/2				56.6	49.5
	12	3	R3/8	24	20.9	24	55.9	50.5	22
	12	4	R1/2	24	20.9	24	59.1	52	22

※ R螺纹拧入后的参考尺寸。

弯接头

型号		公称型号	R	S	A1	A2	E1	E2	L※	C
代码	D	公称型号	R	S	A1	A2	E1	E2	L※	C
JT-TWPDL	4	M5	M5	8	10.4	12	21	20.5	22	16
	4	1	R1/8	12	10.4	12	21	21.1	23.5	16
	6	M5	M5	8	12.8	14	23	21	23.5	17
		1	R1/8	14				22.1	25.5
		2	R1/4	14				25.5	26.5
	8	1	R1/8	17	15.2	17	26	25.6	30	18.5
		2	R1/4					29	31
		3	R3/8					29.9	32
	10	2	R1/4	22	18.5	22	31.5	33.5	37.5	21
		3	R3/8					33.9	38
		4	R1/2					37.1	39.5
	12	3	R3/8	24	20.9	24	34	35.4	40.5	22
	12	4	R1/2	24	20.9	24	34	38.6	42	22

※ R螺纹拧入后的参考尺寸。
