椭圆波纹吸盘

图片仅供参考

椭圆波纹吸盘

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	吸盘材质	类型
JT-UVBOF	丁腈橡胶(NBR)	椭圆波纹带槽

特点
吸盘底部特殊凹槽结构，适用于油性表面、防滑性能好；
用于搬运金属薄板，具有良好水平和横向抓取力；
适用于不同形状、尺寸工件。

选型参数

选型表

型号		螺纹	吸力 (N)					侧向力 (N)				油性表面侧向力(N)					内部体积 ( cm³)
代码	规格	螺纹	吸力 (N)					侧向力 (N)				油性表面侧向力(N)					内部体积 ( cm³)
JT-UVBOF	60(60×30)	FG01(内接螺纹G1/8) FG02(内接螺纹G1/4) MG02(外接螺纹G1/4)	38					73				42					10.5
	80(80×40)	FG01(内接螺纹G1/8) FG02(内接螺纹G1/4) MG02(外接螺纹G1/4)	65					153				74					21.8
	110(110×55)	FG02(内接螺纹G1/4) MG02(外接螺纹G1/4)	110					299				124					53.1

上表吸力、侧向力为测量工件表面光滑、干燥，真空度-60KPa条件下的值，以上数值不包括安全系数。根据工件表面状况不同，数值可能会有所变化。

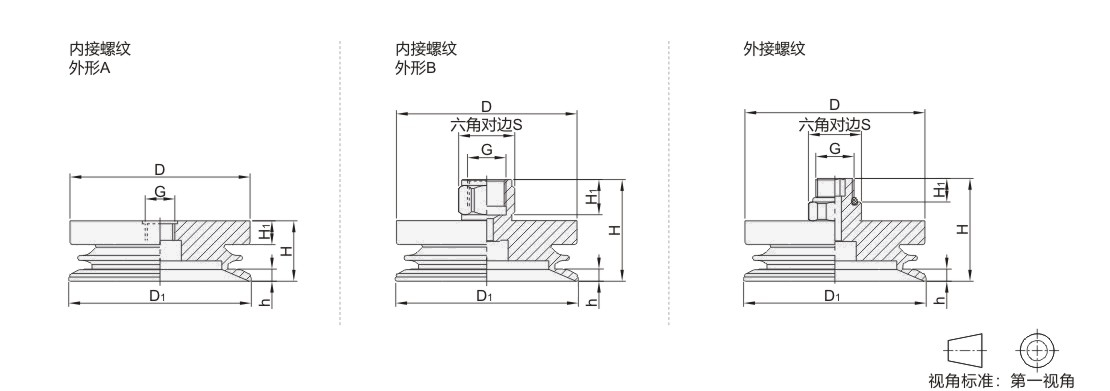

尺寸表

规格		螺纹				D				H				H1			G			S				D1				h			连接方式				外形			重量(g)
60		FG01				62				20				6.7			G1/8			—				63				7			内接螺纹				A			27.61
		FG02								34.5				8			G1/4			17											内接螺纹				B			34.81
		MG02								33.8				8			G1/4			17											外接螺纹				—			33.82
80		FG01				67				23.2				6.7			G1/8			—				82				9			内接螺纹				A			35.29
		FG02								37.2				8			G1/4			17											内接螺纹				B			42.49
		MG02								37				8						17											外接螺纹				—			41.5
110		FG02				96.5				28.5				6.7						—				112				13			内接螺纹				A			86.44
110		MG02				96.5				42.3				8						17				112				13			外接螺纹				—			92.09
