选型参数

安装部直径D(mm) *

定位部直径P(mm) *

3.5~30/0.01

定位销大头平头外螺纹型

图片仅供参考

定位销大头平头外螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	硬度	表面处理	类型
JT-RSLXD	SKS3	淬火硬度58~61HRC	—	外螺纹型 ● P尺寸指定型
JT-RSLXU	SKS3	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm	外螺纹型 ● P尺寸指定型
JT-RSLXQ	SKS3	—	—	外螺纹型 ● P尺寸指定型
JT-RSLXF	SUS304	—	—	外螺纹型 ● P尺寸指定型
JT-RSLXO	SUS440C	淬火硬度48~53HRC	—	外螺纹型 ● P尺寸指定型

P尺寸公差表

P	h6
3.50~6	0 -0.008
6.01~10	0 -0.009
10.01~18	0 -0.011
18.01~30	0 -0.013

工艺孔加工条件：D·P·L·B≥4。(工艺孔详细尺寸见产品简介)

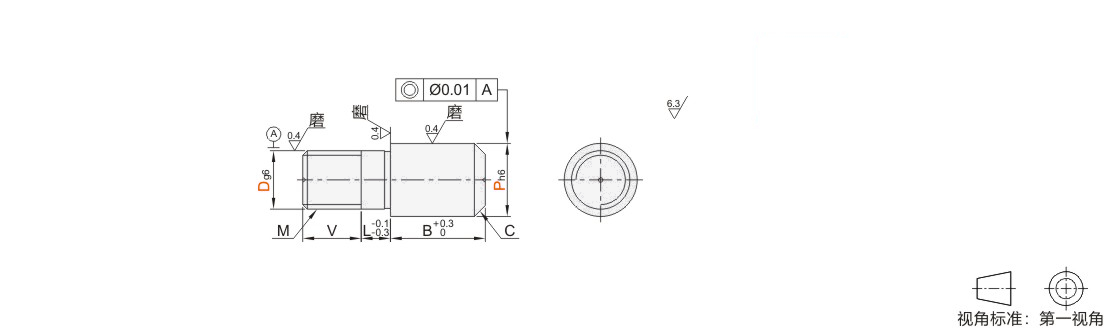

选型参数

选型表

型号			最小单位0.01	L	B	C	M	V
代码	Dg6		P	L	B	C	M	V
JT-RSLXD JT-RSLXU JT-RSLXQ JT-RSLXF JT-RSLXO	3	-0.002 -0.008	3.50~6.00	2	3	0.5	M3	4.5
	4	-0.004 -0.012	4.50~7.00	2	4	1	M4	6
	5		5.50~8.00	3	4		M5	7.5
	6		6.50~10.00	3	5		M6	9
	8	-0.005 -0.014	9.00~13.00	5	6	1.5	M8	12
	10	-0.005 -0.014	11.00~15.00	5	10	2	M10	15
	12	-0.006 -0.017	13.00~16.00	8	20	2	M12	18
	16	-0.006 -0.017	17.00~25.00	8	25	3	M16	24
	20	-0.007 -0.020	22.00~30.00	10	30	3	M20	30

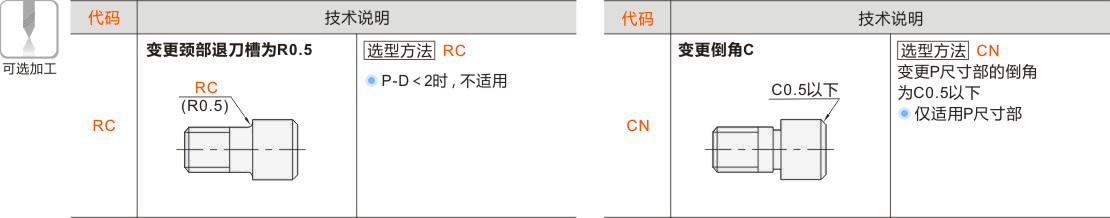

可选加工参数
