真空吸盘顶部/侧面/直接安装/快速接头/螺纹型

图片仅供参考

真空吸盘顶部/侧面/直接安装/快速接头/螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	接管方式	吸盘材质	颜色	类型
JT-LUVDXD	快速接头型	丁腈橡胶NBR	黑色	固定式顶部真空端口
JT-LUVDXU	快速接头型	氟硅橡胶FS	浅褐色	固定式顶部真空端口
JT-LUVDXX	快速接头型	丁腈橡胶NBR	黑色	弹簧式顶部真空端口
JT-LUVDXL	快速接头型	氟硅橡胶FS	浅褐色	弹簧式顶部真空端口
JT-LUVDLD	快速接头型	丁腈橡胶NBR	黑色	弹簧式侧面真空端口
JT-LUVDLU	快速接头型	氟硅橡胶FS	浅褐色	弹簧式侧面真空端口
JT-LUVDLX	螺纹型	丁腈橡胶NBR	黑色	弹簧式直接安装型
JT-LUVDLL	螺纹型	氟硅橡胶FS	浅褐色	弹簧式直接安装型

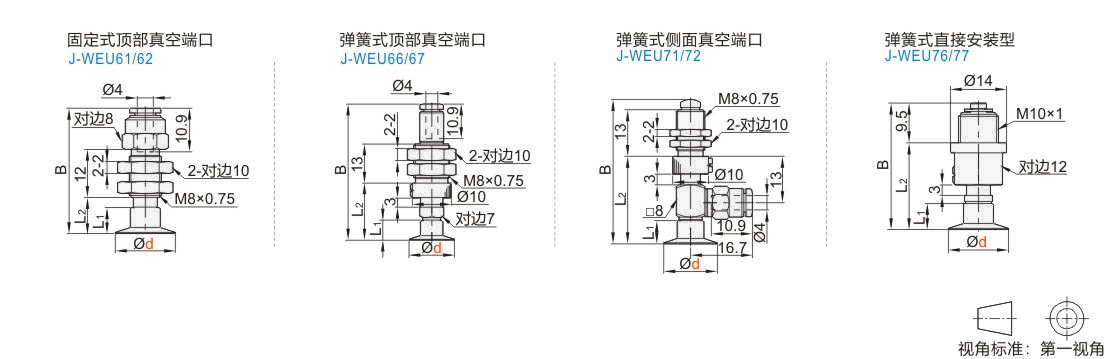

选型参数

固定式顶部真空端口

型号		B	L1	L2	重量 (g)
代码	盘径d	B	L1	L2	重量 (g)
JT-LUVDXD JT-LUVDXU	8	30.3	5.5	8	10.2
	10	30.6	5.8	8.3	10.2
	15	31.3	6.5	9	10.3
	20	32.1	7.3	9.8	10.4

弹簧式顶部真空端口

型号		B	L1	L2	弹簧最大负载 (N)	重量 (g)
代码	盘径d	B	L1	L2	弹簧最大负载 (N)	重量 (g)
JT-LUVDXX JT-LUVDXL	8	42.2	5.5	16.5	1.0~1.9	8.9
	10	42.5	5.8	16.8		8.9
	15	43.2	6.5	17.5		9
	20	44	7.3	18.3		9.1

弹簧式侧面真空端口

型号		B	L1	L2	弹簧最大负载 (N)	重量 (g)
代码	盘径d	B	L1	L2	弹簧最大负载 (N)	重量 (g)
JT-LUVDLD JT-LUVDLU	8	39.5	5.5	23.5	1.0~1.9	14.2
	10	39.8	5.8	23.8		14.2
	15	40.5	6.5	24.5		14.3
	20	41.3	7.3	25.3		14.4

弹簧式直接安装型

型号		B	L1	L2	弹簧最大负载 (N)	重量 (g)
代码	盘径d	B	L1	L2	弹簧最大负载 (N)	重量 (g)
JT-LUVDLX JT-LUVDLL	8	30.5	5.5	21	2.3~3.9	14.2
	10	30.8	5.8	21.3		14.2
	15	31.5	6.5	22		14.3
	20	32.3	7.3	22.8		14.4

特性：
最适合于输送薄的制品，如纸、乙烯片材。
