规格 *

Y(mm) *

7~65/1

F(mm) *

3~80/1

G(mm) *

3~22/1

螺纹直径选择N(mm) *

图片仅供参考

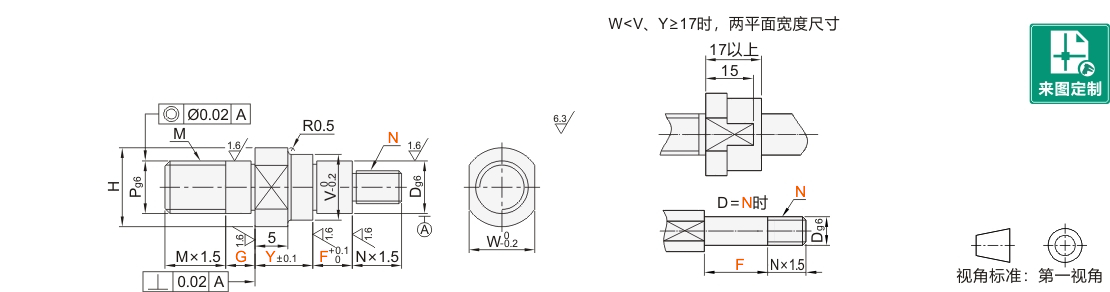

引导式悬臂销外螺纹安装台阶型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

外螺纹退刀槽尺寸见上页表1。
可选加工见下表。
工艺孔加工条件：总长度除以D段长度>3且M·N≥4;4≤D≤11且总长度≥70；11<D≤18且总长度≥90；D>18且总长度≥110。（工艺孔详细尺寸见产品简介）

选型参数

选型表

型号		Dg6		最小单位1			N	Pg6	M	V	H	W
代码	规格	Dg6		Y	F	G	N	Pg6	M	V	H	W
JT-GAFUD JT-GAFUU JT-GAFUX	3	3	-0.002 -0.008	7~32	3~55	3~10	3	3	M3	5	7	5
	4	4	-0.004 -0.012				3 4	4	M4	6	8	6
	5	5					3 4 5	5	M5	7	9	7
	6	6		7~65	5~80	5~12	4 5 6	6	M6	8	10	8
	8	8	-0.005 -0.014				5 6 8	8	M8	10	12	10
	10	10	-0.005 -0.014				6 8 10	10	M10	13	15	13
	12	12	-0.006 -0.017		10~80	5~17	6 8 10 12	12	M12	15	17	14
	13	13					6 8 10 12			16	18	15
	15	15					8 10 12 (15)			18	20	17
	16	16					8 10 12 (15)			19	21	18
	17	17				5~22	10 12 (15) 16			20	23	20
	18	18					10 12 (15) 16			21	23	20
	20	20	-0.007 -0.020				10 12 (15) 16 20	20	M20	24	26	24
	20A	20						16	M16	24	26	24
	22	22						20	M20	26	28	25
	22A	22						16	M16	26	28	25
	25	25					10 12 (15) 16 20 24 (25)	20	M20	29	31	27
	25A	25					10 12 (15) 16 20 24 (25)	16	M16	29	31	27
	30	30					12 (15) 16 20 24 (25) 30	20	M20	34	36	32
	30A	30					12 (15) 16 20 24 (25) 30	16	M16	34	36	32

本表中（）内N尺寸为细牙螺纹，选型时请将N变更为NC。

可选加工参数

暂未上传文档资料

引导式悬臂销 外螺纹安装 台阶型
