卸料板导套标准型

图片仅供参考

卸料板导套标准型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

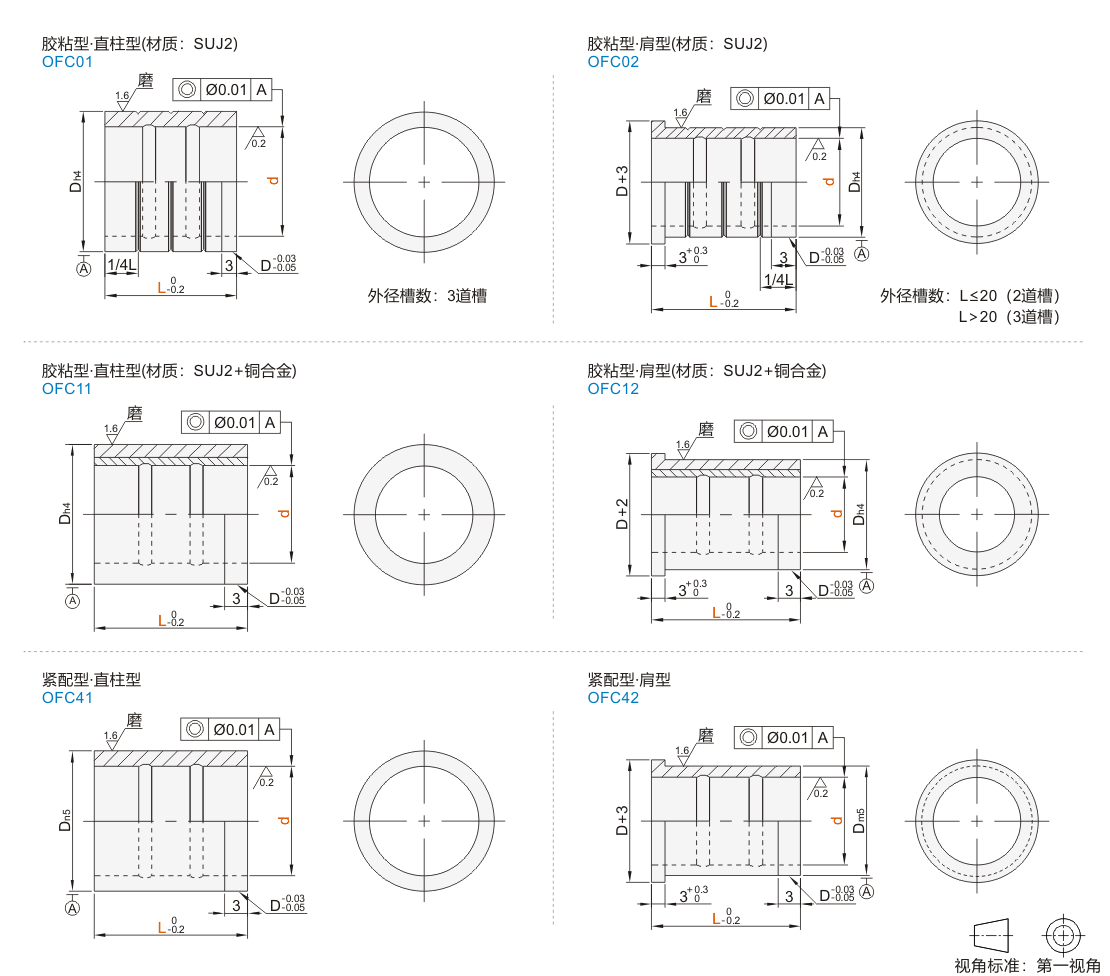

代码	材质	外径公差	内径精度	使用温度	硬度	类型
JT-JAMSD	SUJ2	h4	5μm	0~40℃	58HRC ~	胶粘型 ● 直柱型
JT-JAMDD	SUJ2+铜合金	h4	5μm	0~40℃	45HRC ~	胶粘型 ● 直柱型
JT-JAMSU	SUJ2	h4	5μm	0~40℃	58HRC ~	胶粘型 ● 肩型
JT-JAMDU	SUJ2+铜合金	h4	5μm	0~40℃	45HRC ~	胶粘型 ● 肩型
JT-JAMFD	SUJ2	n5	5μm	0~40℃	58HRC ~	紧配型 ● 直柱型
JT-JAMFU	SUJ2	m5	5μm	0~40℃	58HRC ~	紧配型 ● 肩型

选型参数

胶粘型(材质：SUJ2)

型号			L	Dh4
代码	d		L	Dh4
直柱型 JT-JAMSD 肩型 JT-JAMSU	8	-0.003 -0.008	10 13 16 20	12	0 -0.005
	10		10 13 16 20 22 25	14
	13		13 16 20 22 25 30 35	18
	16		13 16 20 22 25 30 35	22	0 -0.006
	20		16 20 22 25 30 35	25	0 -0.006
	25		20 22 25 30 35	32	0 -0.007

胶粘型(材质：SUJ2+铜合金)

型号			L	Dh4
代码	d		L	Dh4
直柱型 JT-JAMDD 肩型 JT-JAMDU	10	-0.003 -0.008	10 13 16 20 22 25	16	0 -0.005
	13		13 16 20 22 25 30	20	0 -0.006
	16		16 20 22 25 30 35	24
	20		16 20 22 25 30 35	28
	25		20 22 25 30 35	34	0 -0.007

紧配型·直柱型

型号			L	Dn5
代码	d		L	Dn5
JT-JAMFD	8	+0.005 0	10 13 16 20	12	+0.020 +0.012
	10		10 13 16 20 25	14
	13		13 16 20 25	18
	16		16 20 25 30	22	+0.024 +0.015
	20		20 25 30	25	+0.024 +0.015
	25		25 30 35	32	+0.028 +0.017

紧配型·肩型

型号			L	Dm5
代码	d		L	Dm5
JT-JAMFU	8	0 -0.005	10 13 16 20	12	+0.015 +0.007
	10		10 13 16 20 22 25	14
	13		13 16 20 22 25 30 35	18
	16		13 16 20 22 25 30 35	22	+0.017 +0.008
	20		16 20 22 25 30 35	25	+0.017 +0.008
	25		20 22 25 30 35	32	+0.020 +0.009
