安装方式

选型参数

螺纹规格M(mm) *

把手部外径D(mm) *

螺杆长L(mm) *

设定扭矩 *

圆形扭矩限制把手

图片仅供参考

圆形扭矩限制把手

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	握柄部 / 材质	握柄部 / 表面处理	螺纹部 / 材质	螺纹部 / 表面处理	盖帽 / 材质	盖帽 / 颜色	类型
JT-QBDLS	A5056	阳极氧化 (黑色)	SUM22L	发黑	PA6	浅灰	扭矩限制型 ● 外螺纹型
JT-QBDLD	A5056	阳极氧化 (黑色)	SUM22L	发黑	PA6	浅灰	扭矩限制型 ● 内螺纹型

选型参数

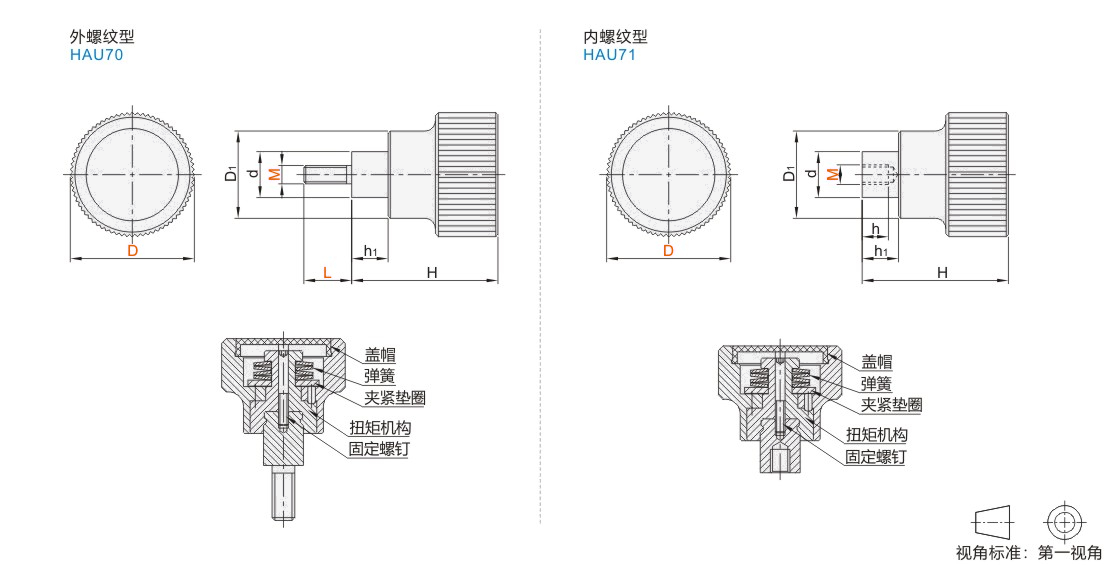

外螺纹型

型号		D	L	设定扭矩±10% N·m	D1	H	h	d	参考重量 (kg)
代码	M	D	L	设定扭矩±10% N·m	D1	H	h	d	参考重量 (kg)
JT-QBDLS	4	27	12 16 20 25 32	0.7 1 1.5	19	35	9.5	10	0.045
	5	27		0.7 1 1.5	19	35			0.047
	5	34		1 1.5 2.2	21	37.5			0.06
	6	34		1 1.5 2.2	21	37.5			0.JT-VMPSLCSFZMPNZFZ
	8	42	16 20 25 32 40	2 2.5 3.2	27	43.5	11.5	13.5	0.124
	10	42	20 25 32 40 50	2 2.5 3.2	27	43.5	11.5	13.5	0.135
		52	25 32 40 50 63	2.5 3 4	32	54	15.5	19	0.248
		62		3 4 5.5	33				0.281
	12	52		2.5 3 4	32				0.264
	12	62		3 4 5.5	33				0.297

内螺纹型

型号		D	设定扭矩±10% N·m			D1	H	h	h1	d	参考重量 (kg)
代码	M	D	设定扭矩±10% N·m			D1	H	h	h1	d	参考重量 (kg)
JT-QBDLD	3	27	0.7 1 1.5			19	35	7	9.5	10	0.041
	3	34	1 1.5 2.2			21	37.5	7			0.102
	4	27	0.7 1 1.5			19	35	9			0.052
	4	34	1 1.5 2.2			21	37.5				0.156
	5	27	0.7 1 1.5			19	35				0.063
	5	34	1 1.5 2.2			21	37.5				0.2
	6	27	0.7 1 1.5			19	35				0.08
		34	1 1.5 2.2			21	37.5				0.206
		42	2 2.5 3.2			27	43.5	11	11.5	13.5	0.222
	8	42	2 2.5 3.2			27	43.5	11	11.5	13.5	0.235
	10	52	2.5 3 4			32	54	17	15.5	19	0.246
	10	62	3 4 5.5			33					0.26
	12	52	2.5 3 4			32					0.256
	12	62	3 4 5.5			33					0.271
