模数 *

孔加工 *

规格 *

齿条总长度L(mm) *

20~480/1

端面到第一个孔中心距A(mm) *

5~475/1

第一个孔到第二个孔中心距B(mm) *

5~475/1

第二个孔到第三个孔中心距C(mm) *

5~475/1

直齿条压力角20° 固定孔型

图片仅供参考

直齿条压力角20° 固定孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	齿面硬度	表面处理	类型
JT-RMSISD	SUS304	—	—	L尺寸指定型
JT-RMSISX	SUS304	—	—	L尺寸固定型

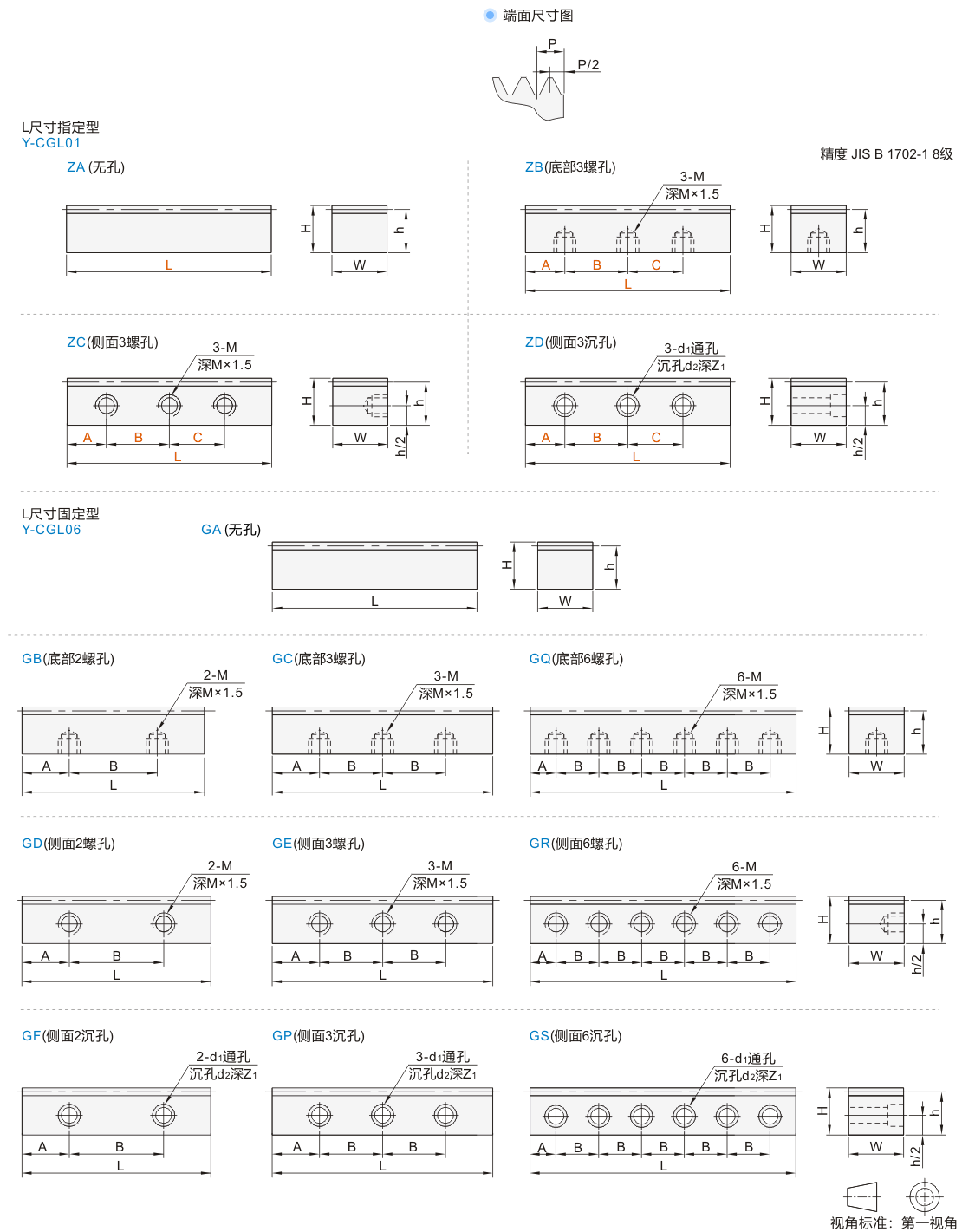

选型参数

L尺寸指定型

型号			L	孔位置 A/B/C	P 齿距	W	H	h	d1	d2	Z1	M
代码	模数	孔加工	L	孔位置 A/B/C	P 齿距	W	H	h	d1	d2	Z1	M
JT-RMSISD	1.0	ZA ZB ZC	20~480	5~475	3.142	10	10	9	—	—	—	M3
	1.5	ZA(无孔) ZB(底部3螺孔) ZC(侧面3螺孔) ZD(侧面3沉孔)			4.712	15	15	13.5	4.5	8	4.5	M4
	2.0				6.283	20	20	18	5.5	9.5	5.5	M5
	2.5				7.854	25	25	22.5	6.5	11	6.5	M6
	3.0				9.424	30	30	27	9	14	9	M8

L尺寸固定型

型号		规格	孔加工	Z 有效齿数	L	P 齿距	W	H	h	d1	d2	Z1	A	B	M	孔数
代码	模数	规格	孔加工	Z 有效齿数	L	P 齿距	W	H	h	d1	d2	Z1	A	B	M	孔数
JT-RMSISX	1.0	300	GA	95	298.45	3.142	10	10	9	—	—	—	—	—	—	—
		300	GB GD GF	95	298.45					3.5	6.5	3.5	59.23	180	M3	2
		500	GA	159	499.51					—	—	—	—	—	—	—
		500	GC GE GP	159	499.51					3.5	6.5	3.5	69.76	180	M3	3
	1.5	300	GA	63	296.88	4.712	15	15	13.5	—	—	—	—	—	—	—
		300	GB GD GF	63	296.88					4.5	8	4.5	58.44	180	M4	2
		500	GA	106	499.51					—	—	—	—	—	—	—
		500	GC GE GP	106	499.51					4.5	8	4.5	69.76	180	M4	3
	2.0	500	GA	79	496.37	6.283	20	20	18	—	—	—	—	—	—	—
		500	GC GE GP	79	496.37					5.5	9.5	5.5	68.19	180	M5	3
		1000	GA	159	999.02					—	—	—	—	—	—	—
		1000	GQ GR GS	159	999.02					5.5	9.5	5.5	49.51	180	M5	6
	2.5	500	GA	63	494.80	7.854	25	25	22.5	—	—	—	—	—	—	—
		500	GC GE GP	63	494.80					6.5	11	6.5	67.40	180	M6	3
		1000	GA	127	997.45					—	—	—	—	—	—	—
		1000	GQ GR GS	127	997.45					6.5	11	6.5	48.73	180	M6	6
	3.0	500	GA	53	499.51	9.424	30	30	27	—	—	—	—	—	—	—
		500	GC GE GP	53	499.51					9	14	9	69.76	180	M8	3
		1000	GA	106	999.03					—	—	—	—	—	—	—
		1000	GQ GR GS	106	999.03					9	14	9	49.52	180	M8	6

GA（无孔）GC（底部3螺孔）GQ（底部6螺孔）、GR（侧面6螺孔）、GS（侧面6沉孔）

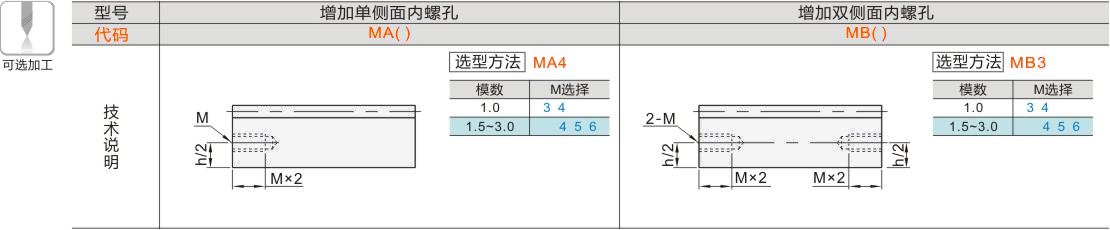

可选加工参数
