免键直齿轮胀紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 齿轮/胀套	表面处理 / 齿轮	表面处理 / 胀套	附件	使用胀套
JT-KZCSD	S45C	—	—	内六角螺钉	见下页胀套尺寸表
JT-KZCDD	S45C	发黑	发黑	内六角螺钉	见下页胀套尺寸表
JT-KZCUD	S45C	表面喷砂镀镍	表面喷砂镀镍	内六角螺钉	见下页胀套尺寸表

特点：无需对轴进行加工（键槽等）不会降低轴的强度。易于进行定位
胀套有CT胀套与CH胀套可选择，详细尺寸请参阅胀套尺寸表。
精度JISB1702-18级

选型参数

选型表

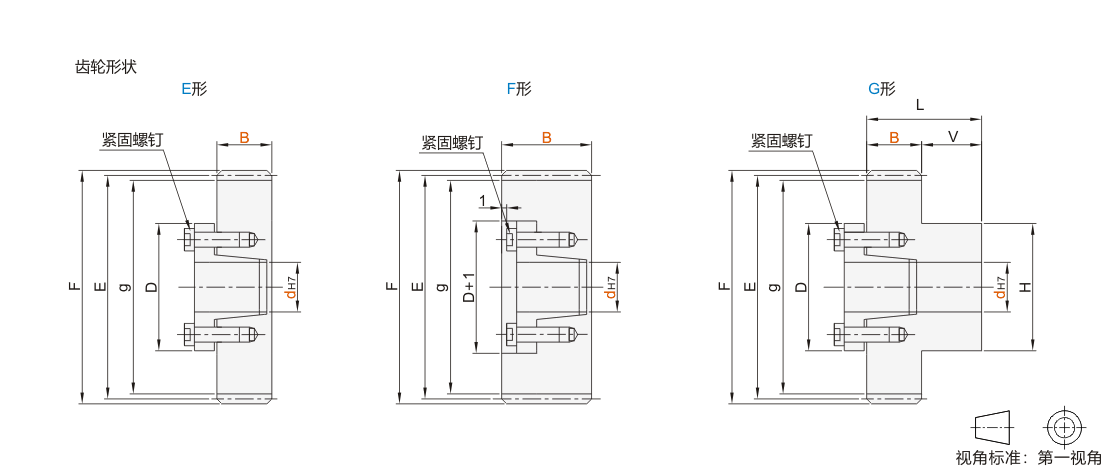

型号		齿数	B	齿轮形状	内孔直径dH7最小单位1			E 基准圆直径	F 齿顶圆直径	g 齿根圆直径	V	L	H	容许传递力(注1) （N·m）弯曲强度
代码	模数				E形·G形	F形
代码	模数				CT胀套	CT胀套	CH胀套
JT-KZCSD JT-KZCDD JT-KZCUD	1.0	35	10	G	8·10	—	—	35	37	33	10	20	30	12
		36						36	38	33.5				12.5
		38						38	40	36				13
		40			8·10~12			40	42	37.5				14.3
		42						42	44	40				15
		45						45	47	42.5				16.7
		48			8·10~18			48	50	46			44	18
		50						50	52	47.5			46	19.0
		52						52	54	50			46	20
		60			10~18			60	62	57.5			50	23.6
		70			12~32			70	72	68			56	28
		80			15~32			80	82	77.5			60	33.0
		100			17~32			100	102	98			60	43
		120			17~32			120	122	117.5			70	51.9
	1.5	20	15	E G	8	—	—	30	33	26	12	27	25	19
		24						36	39	32.3			30	24.5
		25						38	41	34			30	26
		26						39	42	35.3			32	27.4
		28			8·10~12			42	45	38			34	30
		30			8·10~12			45	48	41.3			35	33.3
		32			8·10~17			48	51	44			40	36
		35			8·10~18			53	56	48.8				40.9
		36			8·10~18			54	57	50				42
		40			8·10~30			60	63	56.3			45	48.3
		48			8·10~32			72	75	68			50	61
		50						75	78	71.3				64.0
		52						78	81	74				67
		60			12~32			90	93	86.3			55	79.8
		70						105	108	101			65	96
		80						120	123	116.3			65	111.3
	2.0	15	20	E F G	8	—	—	30	34	25	14	34	24	29
		18					—	36	40	31.0			30	38.1
		20					8	40	44	35			33	45
		24			8·10~17		8·10~12	48	52	43.0			40	58.0
		25			8·10~17			50	54	45			40	61
		26			8·10~18			52	56	47.0			42	65.0
		30						60	64	55			48	79
		32						64	68	59.0			50	85.6
		36			10~32			72	76	67			55	100
		40						80	84	75.0			60	114.5
		48						96	100	91			62	144
		50						100	104	95.0			62	151.6
		52			12~32			104	108	99			65	159
		60			12~32			120	124	115.0			65	189.2
	2.5	14	25	E F G	8	—	—	35	40	29	16	41	25	50
		15					—	38	43	31.3			30.0	56.0
		16					8	40	45	34			32	62
		18			8·10~14		8	45	50	38.8			38.0	74.4
		20			8·10~14	8·10~12	—	50	55	44			40	87
		24			8·10~22		14~19	60	65	53.8			48.0	113.2
		25			8·10~25			63	68	56			50	120
		28						70	75	63.8			60.0	140.9
		30						75	80	69			65	154
		32			10~28			80	85	73.8			70.0	167.2
		36			10~35			90	95	84			75	196
		40			10~35			100	105	93.8			80.0	223.7
		48			12~35			120	125	114			85	282
		50			12~35			125	130	118.8			85	296.2
	3.0	12	30	E F G	8	—	—	36	42	29	18	48	27	67
		14			8·10	—		42	48	34.5			32	86.3
		15			8·10~12	8		45	51	38			35	97
		16			8·10~17	8·10	11	48	54	40.5			40	107.1
		18				8·10~15	—	54	60	47			44	129
		20				8·10~17	18·19	60	66	52.5			50	150.5
24		8·10~25			8·10~25	28	72	78	65	58			196
25		8·10~25				28·30	75	81	67.5	60			207.3
28		10~35				28~35	84	90	77	70			243
30							90	96	82.5	75			266.4
32							96	102	89	75			289
36		12~35					108	114	100.5	80			337.9
40		12~35					120	126	113	85			386

注1：表中的容许传递力是在普通条件下算出的参考值。

胀套尺寸表

CT胀套

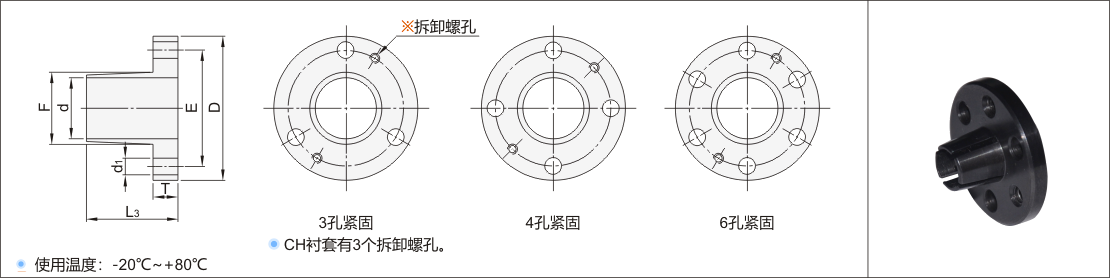

d 轴孔规格	紧固螺钉		拆卸螺孔	容许最大扭矩 N·m	容许轴向负载 kN	螺钉紧固扭矩 N·m	D	E	F	d1	L3	T
	紧固螺钉												数量（个）	规格
	8	4											M3-L12	M3-2个	16	4	2	25.5	19	10	3.3	15.5	4
10	3	M4-L16	M4-2个	39	5.34	4	30	22	12	4.5	16.5	5
11				43			31	23	13
12				48			32	24	14
14	4	M4-L18	M4- 2个	73			35	27	16.6		22	6
15				78			36	28	17.6		22	6
16				83			37	29	18.6		23	7
17				88			38	30	19.6
18		M5-L20	M5-2个	154	8.74	8.3	43	33	20.6	5.5
19				163			45	35	22.4
20				171			46	36	23.4
22				186			48	38	24.6
24				206			50	40	26.6
25				216			52	42	28.4
28	6	M5-L25	M5- 2个	353			54	44	30.6		24	8
30				382			57	47	33.4		24	8
32				412			59	49	34.7		25	9
35				451			63	53	38.4		26.5	9

CH胀套

d 轴孔规格	紧固螺钉		拆卸螺孔	容许最大扭矩 N·m	容许轴向负载 kN	螺钉紧固扭矩 N·m	D	E	F	d1	L3	T
	紧固螺钉												数量（个）	规格
	8	3											M3-L10	M3-3个	9	2	2	25	18	11	3	11	3
10	M4-L12		M4-3个	18	4	3.9	29	21	13	4.4	13	4
11				20	4		30	22	14
12				23	4		31	23	15
14	4	M4-L18	M4-2个	37	5		36	26	18		17	5
15				39	5		37	27	19
16				42	5		38	28	20
17				45	5		39	29	21
18				48	5		40	30	22
19				49	5		42	32	23
20		M5-L18	M5-2个	97	10	7.8	46	36	24	5.5	19	6
22				110	10		47	37	26
24				121	10		49	39	28
25				124	10		51	41	29
28				141	10		53	43	32
30				149	10		56	46	34
32				163	10		58	47	36
35				173	10		61	50	39		20

在安装轴上进行键槽加工、D切割加工时，传递扭矩将大约降低15%以上。 kgf = N×0.101972
无电解镀镍时，容许最大扭矩、容许轴向负载会降低20~30%。

暂未上传文档资料

免键直齿轮 胀紧型

免键直齿轮胀紧型
