35系列三节式中载滑轨

产品属性: 负载 中载型 节数 三节式 宽度系列 35系列 缓冲 不带缓冲 滑块形式 无滑块 按压反弹 不可按压反弹 内轨能否抽出 不可抽出 保持/锁定性 无保持/锁定 伸展性 全长伸展 特有安装方式 无 经济款 是 种类筛选 工业滑轨
产品型号: 请点击左侧选项进行选型
代码宽度材质表面处理类型
JT-VHNMUX35SUS304—三节式 ● 全长伸展 ● 经济型
JT-VHNMUL35Q235环保镀锌(蓝白)三节式 ● 全长伸展 ● 经济型


特点:

JT-VHNMUX滑轨主体为不锈钢材质;
JT-VHNMUL滑轨主体为碳钢材质;
内轨不可抽。

注意:

水平安装使用时,负载能力下降到额定的25%左右(参考)。

安装使用M4螺丝。

按根销售。

依生产批次不同,截面形状可能有稍微不同。

承载与重量仅供参考。

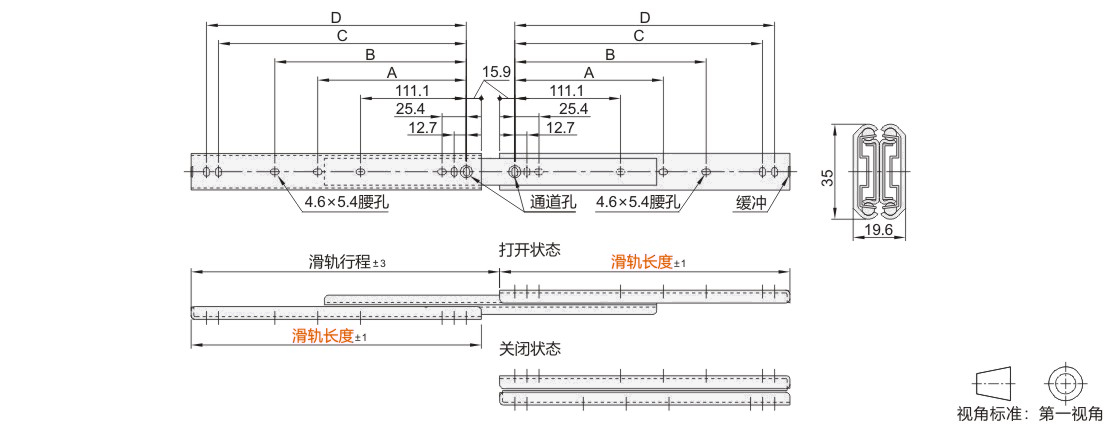

选型参数


选型表

型号滑轨行程ABCD承重(1副)参考重量
(kg/pcs)
代码滑轨长度
(SUS304)
JT-VHNMUX
(Q235)
JT-VHNMUL
203221.8——158.7171.443.3kgf0.40
254273209.5222.245.1kgf0.44
305324.2149.2260.327347kgf0.48
355375.4200311.1323.849.7kgf0.52
406424.6250.8361.9374.647kgf0.56
457475.8212.7301.6412.7425.443.3kgf0.66
508527238.1352.4463.5476.242.4kgf0.74
559578.2263.5403.2514.352737.8kgf0.86
610629.4288.9454565.1577.842.6kgf0.97
660678.6314.3504.8615.9628.631.3kgf1.19
711729.8339.7555.6666.7679.427.6kgf1.43
