欧式重型活动脚轮

图片仅供参考

欧式重型活动脚轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	支架 / 类型	支架 / 材质	支架 / 表面处理	支架 / 刹车类型	轮部 / 代号	轮部 / 材质	轮部 / 颜色	轮部 / 轴承
JT-MFGMO	平底活动型	Q235A	镀锌	—	BE	尼龙	白色	双滚珠
JT-MFGMO	平底活动型	Q235A	镀锌	—	AD	聚氨酯	浅棕色	双滚珠
JT-MFGMX	平底活动型	Q235A	镀锌	五金双刹	BE	尼龙	白色	双滚珠
JT-MFGMX	平底活动型	Q235A	镀锌	五金双刹	AD	聚氨酯	浅棕色	双滚珠

受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留充足转动空间。

选型参数

选型表

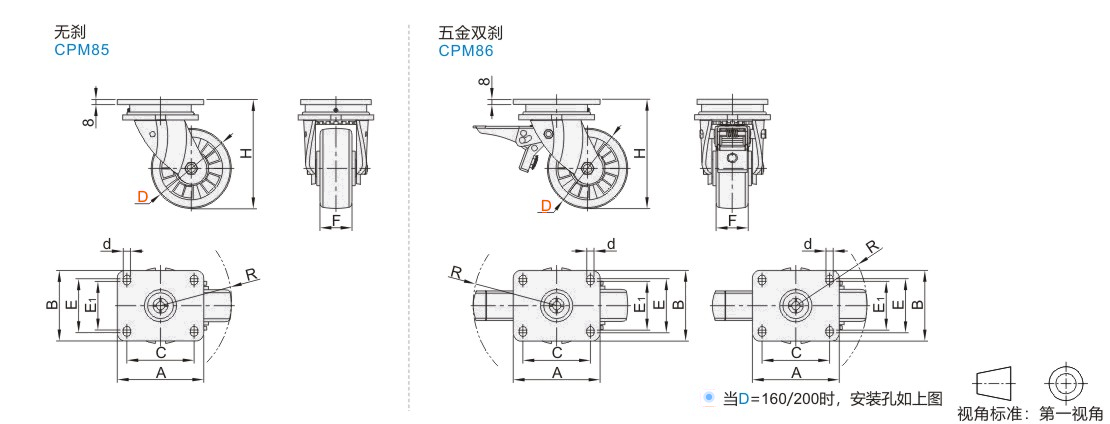

型号		轮部代号	H	F	A	B	C	E	E1	d	R		容许载荷 (kg)	参考重量(kg)
代码	D	轮部代号	H	F	A	B	C	E	E1	d	JT-MFGMO	JT-MFGMX	容许载荷 (kg)	JT-MFGMO	JT-MFGMX
无刹 JT-MFGMO 五金双刹 JT-MFGMX	125	BE	170	50	135	110	105	84	76	11	110.5	130	700	3.77	4.22
	125	AD	170								110.5	130	700	4.31	4.96
	160	BE	202								137	137	800	4.01	4.45
	160	AD	202								137	137	800	4.54	5.60
	200	BE	245								159	163	1000	4.42	4.91
	200	AD	245								159	163	1000	5.02	6.66
