六角头带挡块螺栓直杆型全牙粗牙

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	螺纹	主体 / 材质	主体 / 硬度	主体 / 表面处理	挡块 / 材质	挡块 / 颜色	挡块 / 硬度	防静电值	类型
JT-YNXQD	粗牙	SCM435	46~50HRC	无电解镀镍	聚氨酯	黑色	肖氏A90	—	直杆型 ● 平头型 ● 标准型
JT-YNXQX	粗牙	SUS304	—	—	聚氨酯	黑色	肖氏A90	—	直杆型 ● 平头型 ● 标准型
JT-YNXQU	粗牙	SCM435	46~50HRC	无电解镀镍	聚氨酯	黑色	肖氏A90	10⁶~10⁹Ω	直杆型 ● 平头型 ● 防静电型
JT-YNXQL	粗牙	SUS304	—	—	聚氨酯	黑色	肖氏A90	10⁶~10⁹Ω	直杆型 ● 平头型 ● 防静电型

适用于中小型移动机构和定位机构，如需支撑大型工件，推荐选择挡块烧结
工艺的产品(JT-YNMXD/JT-YNMXU/JT-YNMXQ/JT-YNMXX/JT-YNMLD/JT-YNMLU/JT-YNMFD/JT-YNMFU)。
挡块采用粘结工艺。

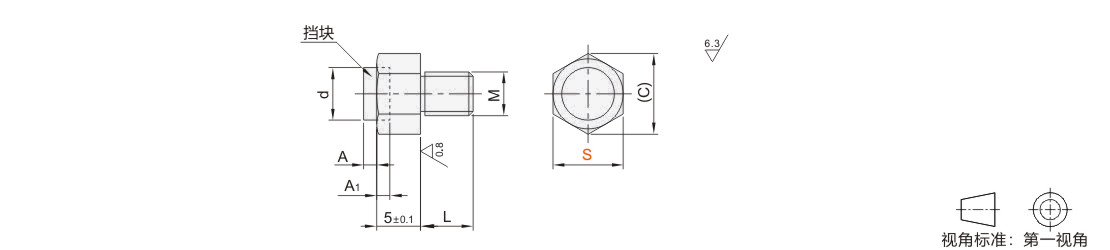

选型参数

选型表

型号		M	A	A1	L	d	(C)
代码	S	M	A	A1	L	d	(C)
(SCM435) JT-YNXQD JT-YNXQU (SUS304) JT-YNXQX JT-YNXQL	5.5	3	1.5	0.7	5	3.5	6.4
	7	4		1.5	5	5	8.1
	8	5		1.5	6	6	9.2
	10	6	2	2	6	8	11.5
	13	8			10	10	15
	14	8			10	10	16.2
	17	10			12	13	19.6
	19	12			15	15	21.9

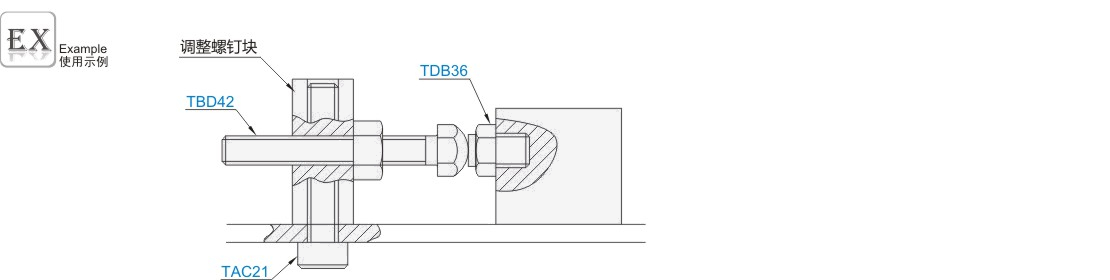

使用示例

在限位机构中，使用六角头带挡块螺栓可以有效的保护工件，同时还可以对工件进行精确的定位。

暂未上传文档资料
