还有0项未选择重置

选择代码

代码参数

材质

硬度

表面处理

选型参数

安装部直径D(mm) *

定位部直径P(mm) *

3.5~30/0.01

安装部长度L(mm) *

2~22/1

定位部长度B(mm) *

3~20/0.1

螺纹有效长度尺寸V(mm) *

3~40/1

图片仅供参考

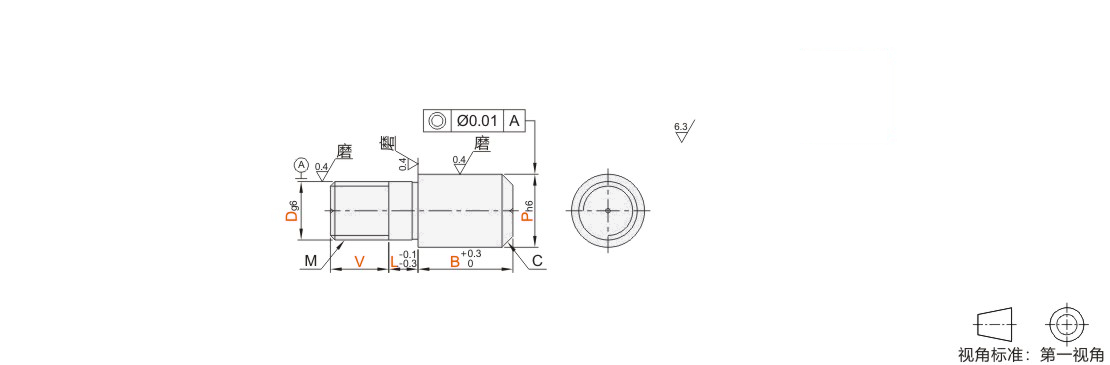

定位销外螺纹型无肩圆型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

P尺寸公差表

SUS440C材质的D部加工有识别槽。工艺孔加工条件：D·P·L·B≥4。(工艺孔详细尺寸见产品简介)

选型参数

选型表

型号			最小单位0.01	最小单位1	最小单位0.1	最小单位1	C	M
代码	Dg6		P	L	B	V	C	M
JT-RSLFD JT-RSLFU JT-RSLFX JT-RSLOD	3	-0.002 -0.008	3.50~6.00	2~8	3.0~10.0	3~9	0.5	M3
	4	-0.004 -0.012	4.50~7.00	2~10	4.0~10.0	4~12	1	M4
	5		5.50~8.00	3~12	4.0~10.0	5~15		M5
	6		6.50~10.00	3~12	4.0~12.0	6~18		M6
	8	-0.005 -0.014	9.50~13.00	5~12	4.0~15.0	8~24	1.5	M8
	10	-0.005 -0.014	11.00~15.00	5~17	6.0~20.0	10~30	2	M10
	12	-0.006 -0.017	13.00~16.00	8~17	6.0~20.0	12~30	2	M12
	16	-0.006 -0.017	17.00~25.00	8~22	7.0~20.0	16~40	3	M16
	20	-0.007 -0.020	22.00~30.00	10~22	10.0~20.0	20~40	3	M20

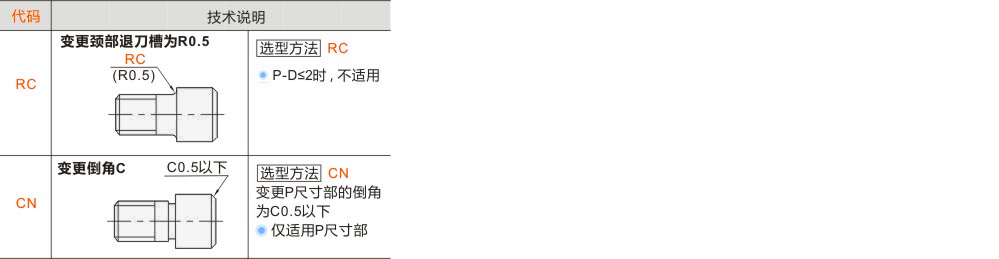

可选加工参数

暂未上传文档资料

定位销 外螺纹型 无肩圆型
