孔径D(mm) *

同径旋转型支柱固定夹

图片仅供参考

同径旋转型支柱固定夹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	附件 / 内六角圆柱头螺钉	附件 / 紧定螺钉	类型
JT-PNGSD	SS400	发黑	TAC01	TAY21	同径旋转型
JT-PNGSU	SS400	喷细砂无电解镀镍	TAC21	TAY22	同径旋转型
JT-PNGQD	A6063	黑色阳极氧化	TAC01	TAY21	同径旋转型
JT-PNGOD	SUS304	—	TAC21	TAY22	同径旋转型

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

DH7公差和垂直度均为开口槽加工前的公差。

选型参数

选型表

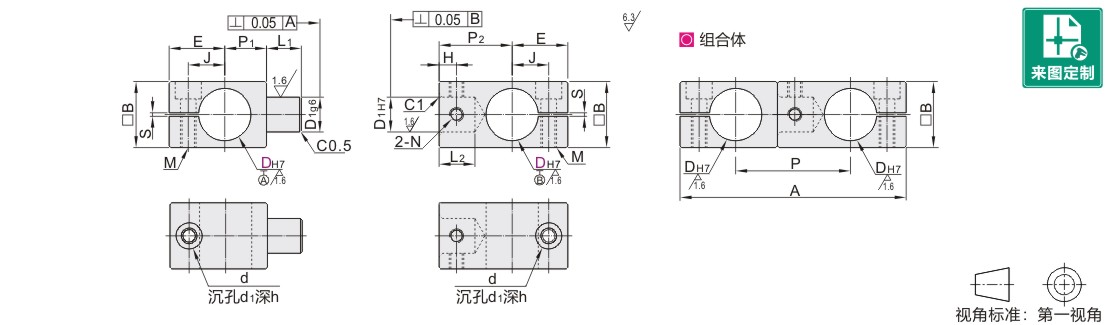

型号								D1			A			B		P	P1			P2		L1	L2			E		H	J	M		N			d			d1		h		S
代码				DH7				尺寸	g6	H7	A			B		P	P1			P2		L1	L2			E		H	J	M		N			d			d1		h		S
JT-PNGSD JT-PNGSU JT-PNGQD JT-PNGOD				8	+0.015 0			5	-0.004 -0.012	+0.012 0	43			12		19	7			12		6	6.3			12		3	7.5	M3		M3			3.5			6.0		3		1~1.3
				10	+0.015 0						52			13		23	9			14						14.5			9.5	M4					4.5			7.5		5
				12	+0.018 0						57			15		26	11			15						15.5			10.5
				15	+0.018 0			10	-0.005 -0.014	+0.015 0	65			19		33	12			21		10	10.3			16		5	11			M4
				20	+0.021 0						76			25		39	15			24						18.5			13.5			M4
				25	+0.021 0						89			30		44	18			26						22.5			16.5	M5		M5			5.5			9.0		5.5

螺钉附件

D	内六角圆柱头螺钉				紧定螺钉
D	JT-PNGSD/JT-PNGQD		JT-PNGSU/JT-PNGOD		JT-PNGSD/JT-PNGQD		JT-PNGSU/JT-PNGOD
8	对应代码 TAC01	M3×8 2个	对应代码 TAC21	M3×8 2个	对应代码 TAY21	M3×3 2个	对应代码 TAY22	M3×3 2个
10		M4×8 2个		M4×8 2个		M3×4 2个		M3×4 2个
12		M4×10 2个		M4×10 2个		M3×4 2个		M3×4 2个
15		M4×12 2个		M4×12 2个		M4×4 2个		M4×4 2个
20		M4×20 2个		M4×20 2个		M4×6 2个		M4×6 2个
25		M5×20 2个		M5×20 2个		M5×10 2个		M5×10 2个
