ECE42清洁型闭环同步带

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	齿距	皮带形状	材质 / ①主体	材质 / ②芯线	材质 / ③齿布	颜色 / 主体	使用温度	类型	类型
ECE42	2.032	闭环型	氯丁橡胶	玻璃纤维线	尼龙帆布	黑色	-30℃~80℃	MXL	齿面贴布型

皮带宽度公差

皮带宽度(mm)			公差
3~30			±0.5

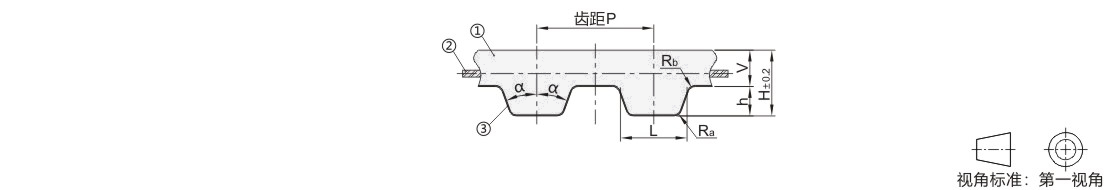

齿形	齿距P		2α	L		h		H	V		Rb		Ra		单位重量g/m (宽度:9.5mm)
MXL	2.032		40°	1.14		0.51		1.14	0.63		0.13		0.13		1.1

特点：该款橡胶同步带齿型齿面为清洁型棕色布，同步带表面具有防静电功能，

防静电系数为1.0×10⁴~1.0×10⁸。

皮带周长=齿数×齿距，皮带的周长为芯线长度。

橡胶同步带的传动容量及设计计算方法请参考国标(GB)设计手册。

重量为理论值，与实物可能存在差异，仅供参考。

技术图档

选型表

型号		齿数	皮带周长	型号		齿数	皮带周长	型号		齿数	皮带周长
代码	皮带公称宽度	齿数	皮带周长	代码	皮带公称宽度	齿数	皮带周长	代码	皮带公称宽度	齿数	皮带周长
JT-VMVFU-MXL	019 (4.8mm) 025 (6.4mm) 037 (9.5mm) 050 (12.7mm)	26	52.83	JT-VMVFU-MXL	019 (4.8mm) 025 (6.4mm) 037 (9.5mm) 050 (12.7mm)	118	239.78	JT-VMVFU-MXL	019 (4.8mm) 025 (6.4mm) 037 (9.5mm) 050 (12.7mm)	295	599.44
		27	54.86			120	243.84			298	605.54
		33	67.06			123	249.94			300	609.60
		35	71.12			125	254.00			305	619.76
		36	73.15			126	256.03			310	629.92
		38	77.22			130	264.16			312	633.98
		40	81.28			132	268.22			318	646.18
		43	87.38			135	274.32			320	650.24
		45	91.44			136	276.35			324	658.37
		49	99.57			138	280.42			325	660.40
		50	101.60			139	282.45			328	666.50
		51	103.63			140	284.48			330	670.56
		53	107.70			142	288.54			336	682.75
		54	109.73			144	292.61			340	690.88
		55	111.76			145	294.64			347	705.10
		56	113.79			148	300.74			362	735.58
		58	117.86			149	302.77			371	753.87
		59	119.89			150	304.80			372	755.90
		60	121.92			152	308.86			378	768.10
		61	123.95			153	310.90			390	792.48
		63	128.02			154	312.93			400	812.80
		64	130.05			155	314.96			408	829.06
		65	132.08			156	316.99			424	861.57
		66	134.11			158	321.06			448	910.34
		68	138.18			160	325.12			453	920.50
		70	142.24			162	329.18			463	940.82
		71	144.27			165	335.28			472	959.10
		72	146.30			168	341.38			500	1016.00
		75	152.40			170	345.44			504	1024.13
		76	154.43			175	355.60			522	1060.70
		78	158.50			180	365.76			531	1078.99
		79	160.53			184	373.89			546	1109.47
		80	162.56			190	386.08			570	1158.24
		82	166.62			192	390.14			583	1184.66
		83	168.66			194	394.21			600	1219.20
		84	170.69			195	396.24			610	1239.52
		85	172.72			197	400.30			648	1316.74
		87	176.78			200	406.40			656	1332.99
		88	178.82			206	418.59			680	1381.76
		89	180.85			210	426.72			750	1524.00
		90	182.88			212	430.78			760	1544.32
		92	186.94			215	436.88			800	1625.60
		94	191.01			216	438.91			955	1940.56
		95	193.04			221	449.JT-VMPSLCSFZMPNZFZ			957	1944.62
		97	197.10			225	457.20			1012	2056.38
		98	199.14			228	463.30			1030	2092.96
		99	201.17			232	471.42			1060	2153.92
		100	203.20			236	479.55			1088	2210.82
		102	207.26			239	485.65			1120	2275.84
		103	209.30			240	487.68			1137	2310.38
		105	213.36			249	505.97			1250	2540.00
		106	215.39			250	508.00			1426	2897.63
		108	219.46			256	520.19			1463	2972.82
		109	221.49			265	538.48			1516	3080.51
		110	223.52			270	548.64			1806	3669.79
		112	227.58			273	554.74			1875	3810.00
		113	229.62			276	560.83			1880	3820.16
		114	231.65			280	568.96			2044	4153.41
		115	233.68			285	579.12			2214	4498.85
		116	235.71			290	589.28			/
