微型菱形带座轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 轴承座	材质 / 轴承	类型
JT-VXNDSD	锌合金	GCr15	经济型 ● 螺钉锁紧
JT-VXNDSF	SUS304	SUS420	经济型 ● 螺钉锁紧

轴承内径公差：H7
外形非安装尺寸公差：CT9
使用温度：-10°C~80°C
轴承座与轴承芯为过渡配合，
交货产品轴承芯略有倾斜为正常现象，
安装后锁紧螺栓会自动调正。

选型参数

选型表

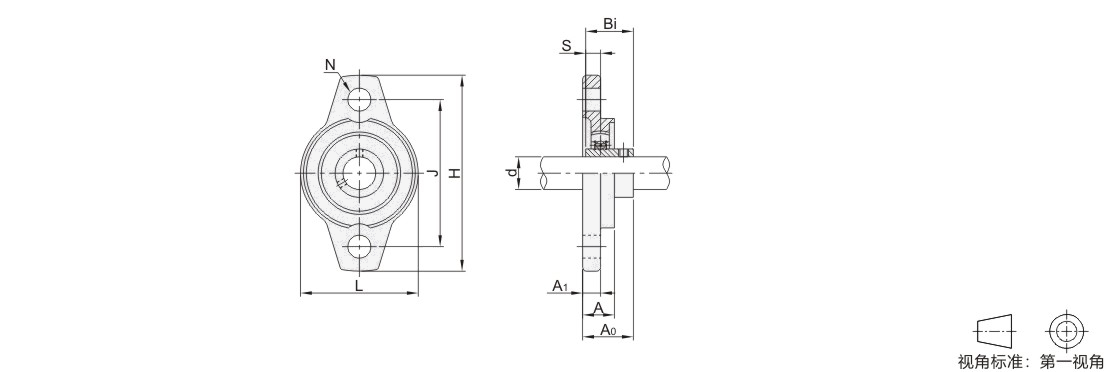

型号		国标型号	d	H	J	L	A1	A	A0	N	S	Bi	安装螺栓	紧定扭力（N·m）	基本额定载荷(N)		重量 (g)
代码	规格	国标型号	d	H	J	L	A1	A	A0	N	S	Bi	安装螺栓	紧定扭力（N·m）	动(Cr)	静(Cor)	重量 (g)
(锌合金) JT-VXNDSD (SUS304) JT-VXNDSF	08*	KFL08	8	48	36	27	4	8.5	12	5	3	11	M3	0.8	3100	1200	50
	000	KFL000	10	60	45	36	5.5	11.5	15.5	7	4	14	M6	4	4600	2000	50
	001	KFL001	12	63	48	38	5.5	11.5	16		4	14.5			5100	2400	70
	002	KFL002	15	67	53	42	6.5	13	18.5		4.5	16.5			5600	2800	90
	003	KFL003	17	71	56	46	7	14	19.5		5	17.5			6000	3300	115
	004	KFL004	20	90	71	55	8	16	23	10	6	21	M8	8	9350	5100	190
	005	KFL005	25	95	75	60	8	16	24.5	10	6	22.5	M8	8	10100	5800	220
	006	KFL006	30	112	85	70	9	18	27	13	6.5	24.5	M10	17	13200	8300	340

JT-VXNDSF不适用带*规格。
