孔顶活动型脚轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	支架 / 类型	支架 / 材质	支架 / 表面处理	支架 / 刹车类型	轮部 / 代号	轮部 / 材质	轮部 / 颜色	轮部 / 轴承
JT-MSIUG	孔顶活动型	SUS304	抛光	—	NA	尼龙	白色	轴套
JT-MSIUG	孔顶活动型	SUS304	抛光	—	SH	人造胶	灰色	单滚珠
JT-MSIUG	孔顶活动型	SUS304	抛光	—	AR	聚氨酯	红色	单滚珠
JT-MSIQS	孔顶活动型	SUS304	抛光	塑料双刹	NA	尼龙	白色	轴套
JT-MSIQS	孔顶活动型	SUS304	抛光	塑料双刹	SH	人造胶	灰色	单滚珠
JT-MSIQS	孔顶活动型	SUS304	抛光	塑料双刹	AR	聚氨酯	红色	单滚珠

受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留充足转动空间。

选型参数

选型表

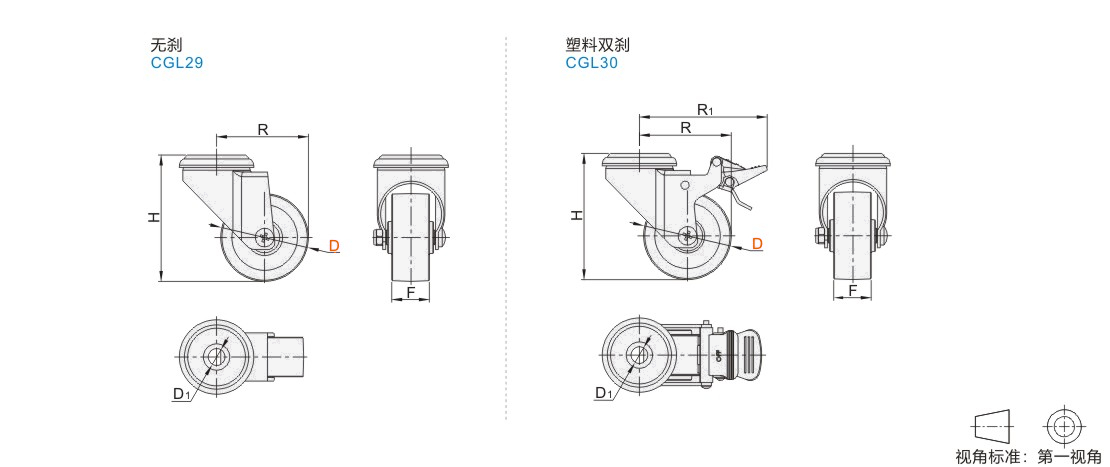

型号		轮部代号	H	F	D1	R	R1	容许载荷 (kg)	参考重量(kg)
代码	D	轮部代号	H	F	D1	R	R1	容许载荷 (kg)	JT-MSIUG	JT-MSIQS
无刹塑料双刹 JT-MSIUG JT-MSIQS	75	NA SH AR	110	32*	13.5	71	106	95	0.5	0.62
	100		135			83.5	106.5	120	0.6	0.72
	125		160			96	106.5	135	0.72	0.82

*当轮部代号为AR时，F=30。

暂未上传文档资料
