带法兰单衬直线轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴套 / 材质	轴套 / 硬度	轴套 / 表面处理	滚珠材质	保持架材质	密封圈材质	使用温度环境	类型
JT-IZASD	SUJ2	56HRC ~	—	GCr15	树脂	丁腈橡胶	-15～80℃	微型 ● 圆法兰型
JT-IZADD	SUJ2	56HRC ~	—	GCr15	树脂	丁腈橡胶	-15～80℃	微型 ● 方法兰型
JT-IZAUD	SUJ2	56HRC ~	—	GCr15	树脂	丁腈橡胶	-15～80℃	微型 ● 对边法兰型

产品特点
产品高级精度，低摩擦、耐久性好，与带法兰直线轴承标准型相比，法兰盘外径尺寸缩小5~8mm，
体积小，适用于省空间设计用途；
带法兰直线轴承使轴向定位更简单，无需增加轴承座即可快速安装；
法兰的存在使得轴承在安装时更加稳固，能够更好地固定在机械结构上；
带法兰直线轴承能够减少由于安装误差而引起的轴承移位或者不稳定问题，
法兰提供了一个固定的参考点，使得轴承的安装更加精确和可控。
轴套、滚珠材质SUJ2相当于GCr15。
保持架材质树脂相当于DURACON M90。
建议直线轴承与本公司生产的导向轴(标准g6公差)配套使用。

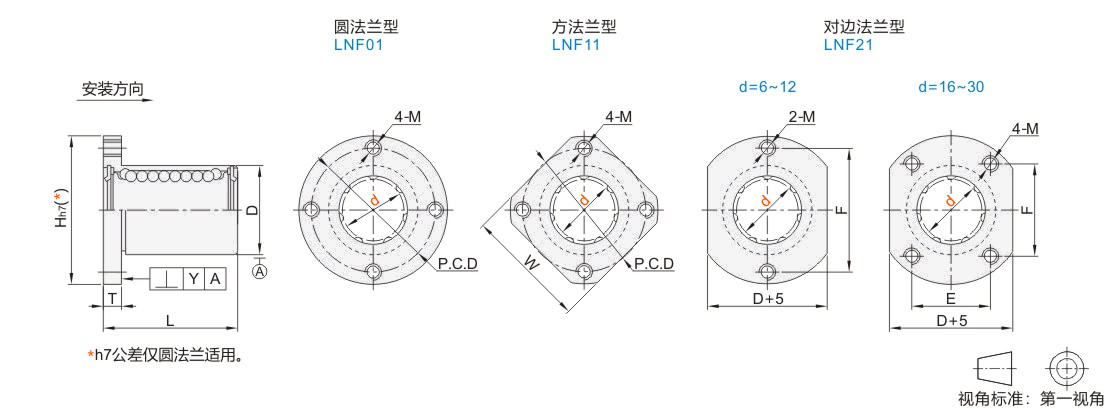

选型参数

选型表

型号			D		L		H	T	M	P.C.D	W	E	F	偏心 (max)	滚珠列数	垂直度 Y	基本额定负载		重量（g）
代码	d		D		L		H	T	M	P.C.D	W	E	F	偏心 (max)	滚珠列数	垂直度 Y	C(动)N	Co(静)N	圆法兰型	方法兰型	对边法兰型
JT-IZASD JT-IZADD JT-IZAUD	6	0 -0.009	12	0 -0.013	19	±0.3	23	5	M3	17	18	—	17	0.012	4	0.012	204	299	20	15	17
	8		15	0 -0.013	24		27	5	M3	21	21		21				263	405	30	25	27
	10		19	0 -0.016	29		34	6	M4	26	26		26				400	440	60	50	53
	12		21		30		37			29	28		29				412	442	65	52	57
	16		28		37		43			35	33	20	29				796	1021	110	90	100
	20	0 -0.010	32	0 -0.019	42		48	8	M5	39	37	22	32	0.015	5	0.015	859	1345	160	130	145
	25		40		59		56	8	M5	47	45	27	39		6		1095	2046	315	285	300
	30		45		64		66	10	M6	55	51	32	45		6		1529	2676	415	350	380

1Kgf=9.81N
