轻载固定调节脚杯

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 底座	材质 / 螺杆	材质 / 胶垫	表面处理 / 螺杆	类型
JT-DUBNUD	尼龙(黑色)	碳钢	—	镀锌	固定调节型 ● 无胶垫 ● 无定位孔
JT-DUBNUU	尼龙(黑色)	碳钢	—	镀铬	固定调节型 ● 无胶垫 ● 无定位孔
JT-DUBNUX	尼龙(黑色)	碳钢	PP(黑色)	镀锌	固定调节型 ● 带胶垫 ● 带定位孔
JT-DUBNUL	尼龙(黑色)	碳钢	PP(黑色)	镀铬	固定调节型 ● 带胶垫 ● 带定位孔

底座直径、螺杆有效螺纹长度的公差为±5mm。
表面粗糙度范围为(3≤Ra≤6)μm，螺杆能过螺母，不能过通止规。
螺杆与底座的连接方式为螺母连接，螺杆与底部固定螺母可相对转动。
标准螺杆长度以25mm为个梯度，可根据客户要求定制长度，
需要注意定制长度后，切断的面无表面处理，碳钢会喷漆防锈。
一口价产品。

选型参数

选型表

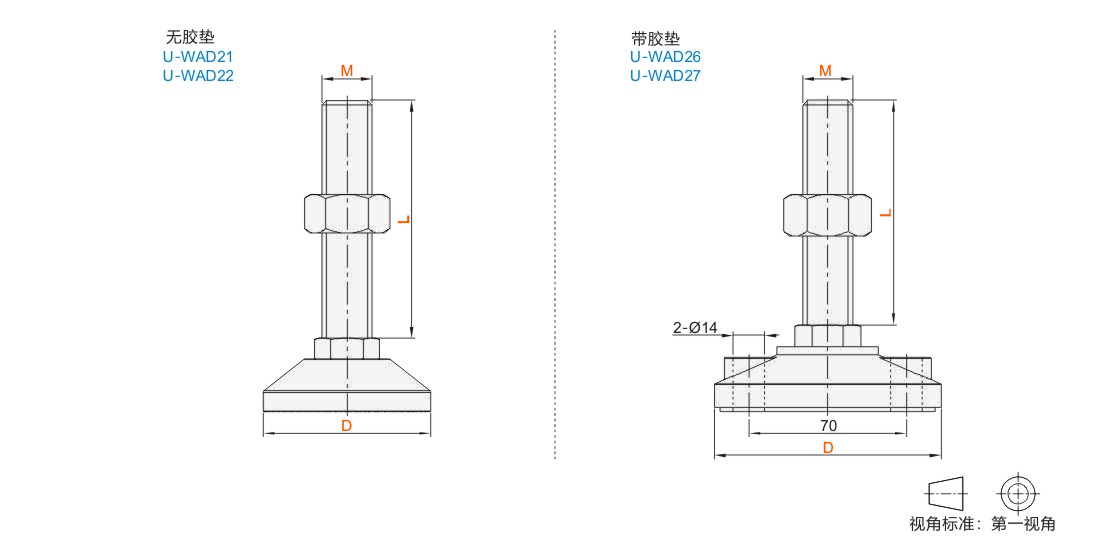

型号		M	L	螺距	承载（kg）	参考重量（kg/pcs）
代码	D	M	L	螺距	承载（kg）	参考重量（kg/pcs）
无胶垫 JT-DUBNUD JT-DUBNUU	80	16	100	2	250	0.25
			120			0.29
			150			0.33
		20	100	2.5	300	0.36
			120			0.41
			150			0.46
		24	100	3	350	0.51
			120			0.57
			150			0.63
带胶垫 JT-DUBNUX JT-DUBNUL	100	16	100	2	350	0.31
			120			0.35
			150			0.39
		20	100	2.5	400	0.42
			120			0.47
			150			0.52
		24	100	3	450	0.57
			120			0.63
			150			0.69
