凸轮轴承随动器螺栓型内六角孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 国标	材质 / 相当	附件	类型
JT-XFQQO	GCr15	SUJ2	六角薄螺母1pcs 双叠自锁垫圈1套	标准型 ● 内六角孔型 ● V槽型
JT-XFOFO	GCr15	SUJ2	六角薄螺母1pcs 双叠自锁垫圈1套	标准型 ● 内六角孔偏心型 ● V槽型

工作温度-20~100℃，长期使用建议80℃以下。

螺纹根部有退刀槽，有效螺纹长度以实物为准。

无注油结构，无法二次注油。

不承诺品牌。

选型参数

选型表

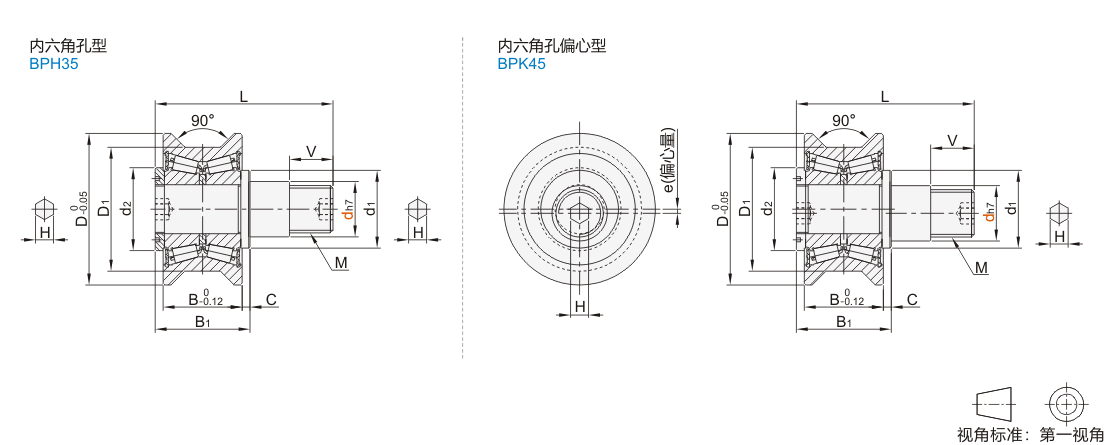

型号			密封圈	D	M×螺距	B	B1	L	D1	d1	d2	V	偏心量 e	C	H	基本额定径向动载荷 (KN)	疲劳极限载荷 (KN)		最大紧固扭矩 (N^.m)	重量 (g)
代码	dh7		密封圈	D	M×螺距	B	B1	L	D1	d1	d2	V	偏心量 e	C	H	基本额定径向动载荷 (KN)	Fr(径向)	Fa(轴向)	最大紧固扭矩 (N^.m)	重量 (g)
内六角孔型 JT-XFQQO 内六角孔偏心型 JT-XFOFO	21	0 -0.021	PP (带密封圈)	55	M20×1.5	35	41	73	43	28	30	18	1	2.3	8	41.65	11.9	4.25	80	600
	27	0 -0.021		65	M24×1.5	37	44	83	49	35	35	21		2.3	10	46.8	22.1	6.8	160	900
	36	0 -0.025		75	M30×1.5	45	55	100	62	44	44	27		4.5	12	66.7	31.3	10.1	300	1600
	38			95	M36×1.5	53	62	115	78	50	50	30		3.5	14	116.8	43.7	12.6	450	2800
	42			115	M36×1.5	60	70	135	94	56	56	33		4	14	182.45	55.6	17.9	450	4900

基本额定径向动载荷为轴承运行100KM寿命下的载荷。

疲劳极限载荷为在该数值内轴承没有发生疲劳。

最大紧固扭矩为螺纹处无润滑情况下的数值，如螺纹处有润滑为上述数值的80%。
