凸轮轴承随动器内六角孔

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	类型
JT-XFMSU	SUS440C	进口型 ● 标准型 ● 圆柱型
JT-XFMUU	SUS440C	进口型 ● 标准型 ● 球面型

圆柱型D公差：

球面型D公差:	0 -0.05

带密封型工作温度-20~80℃，连续使用建议60C以下；不带密封型工作温度-20~120C，连续使用建议100℃以下。
不承诺品牌。

选型参数

选型表

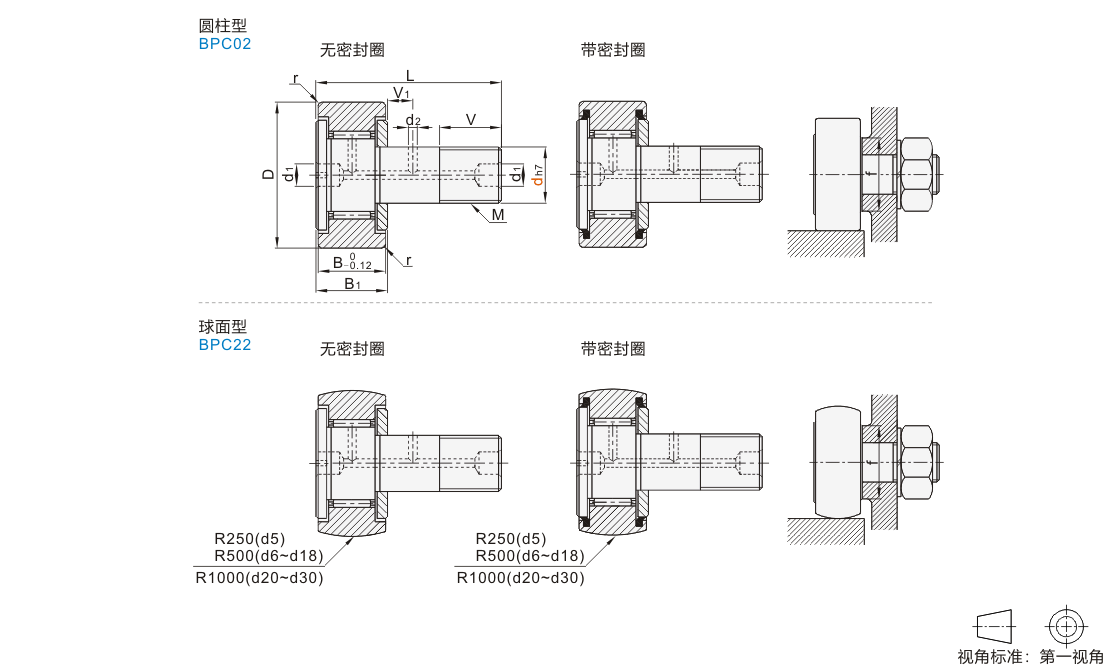

型号			密封圈	D	M×螺距	B	B1	L	d1	d2	V	V1	r	f(min)
代码	dh7		密封圈	D	M×螺距	B	B1	L	d1	d2	V	V1	r	f(min)
球面型 JT-XFMUU	6	0 -0.012	PP (带密封圈)	16	M6×1.0	11	12	28	—	—	9	—	0.3	11
圆柱型 JT-XFMSU 球面型 JT-XFMUU	12	0 -0.018	PP (带密封圈) — (无密封圈)	30	M12×1.5	14	15	40	—	—	14	6	0.6	21
圆柱型 JT-XFMSU 球面型 JT-XFMUU	12A	0 -0.018	PP (带密封圈) — (无密封圈)	32	M12×1.5	14	15	40	4	3	14	6	0.6	21

d6没有加工d1/d2润滑孔，不能补充润滑脂。

型号		基本额定负荷(KN)		最大静态容许负载 Fo(kN)	最大紧固扭矩 (N·m)	极限转速 (rpm)	重量 (g)
代码	d	Cr(动)	Cor(静)	最大静态容许负载 Fo(kN)	最大紧固扭矩 (N·m)	极限转速 (rpm)	重量 (g)
圆柱型 JT-XFMSU	6	2.93	2.92	1.95	2.7	25000	18.5
球面型 JT-XFMUU	12	6.33	7.83	7.83	21.9	14000	95
球面型 JT-XFMUU	12A	6.33	7.83	7.83	21.9	14000	105

上表中极限转速数值适用于无密封圈、润滑脂润滑的型号。采用油润滑的型号容许使用上限为上述数值的130%；带密封圈的型号容许使用上限为上述数值的70%。

暂未上传文档资料

凸轮轴承随动器 内六角孔
