立式外球面球轴承带座

图片仅供参考

立式外球面球轴承带座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 轴承座	材质 / 轴承	轴承游隙	使用温度	类型
JT-XNLSF	SUS304	耐高温轴承钢	C4	300℃	标准型 ● 标准轴承
JT-XNLSO	SUS304	耐高温轴承钢	C4	300℃	标准型 ● 满球轴承

特点：耐高温免维护。

适用行业：耐高温禁铜锌材质，适用于锂电行业。

适用场景：满球带座轴承(JT-XNLSO)适用于大载荷低转速工况。

轴承内径公差：H7

铸造座外形公差：CT11

轴承座与轴承芯为间隙配合。

不承诺品牌。

选型参数

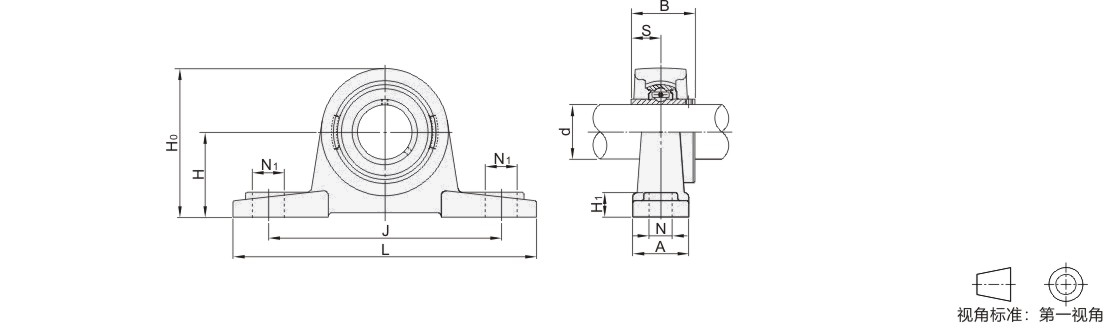

选型表

型号		国标型号	d	H	L	J	A	N	N1	H1	H0	S	B	螺栓	基本额定载荷(KN)		重量 (kg)
代码	规格	国标型号	d	H	L	J	A	N	N1	H1	H0	S	B	螺栓	动载荷Cr	静载荷Cor	重量 (kg)
JT-XNLSF JT-XNLSO	204	SUCP204	20	33.3	127	95	34	13	18	13.49	64.29	18.3	31	M10	12.7	6.55	0.66
	205	SUCP205	25	36.5	139.7	105	38.1	13	18	15.88	70.64	19.7	34	M10	14	7.8	0.86
	206	SUCP206	30	42.9	165.1	121	44.6	17	21	16.67	83.34	22.2	38.1	M14	19.3	11.2	1.34
	207	SUCP207	35	47.6	166.69	127	45.8			18.26	93.66	25.4	42.9		25.5	15.3	1.62
	208	SUCP208	40	49.2	184.15	137	48.8			20.64	101	30.2	49.2		29	18	2.17
	209	SUCP209	45	54	189.71	146	51.2			19.05	107.95	30.2	49.2		31	20.4	2.4
	210	SUCP210	50	57.2	206.38	159	55.6	20	22	19.05	115.89	32.6	51.6	M16	36.5	24	2.88
