HL型弹性柱销联轴器

图片仅供参考

HL型弹性柱销联轴器

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 柱销	表面处理 / 主体	附件	类型
JT-NMZUU	S45C	尼龙	发黑	内六角紧定螺钉	带键槽螺钉固定型

特点
柱销采用尼龙材料，其强度和耐磨性较高，且适用于有腐蚀的环境；
钢制动轮外圆表面经淬火处理；
其结构简单、合理，维修方便，两面对称可互换，寿命长；
允许较大的轴向窜动，具有缓冲、减震、耐磨等性能；
适用标准GB5014-85。

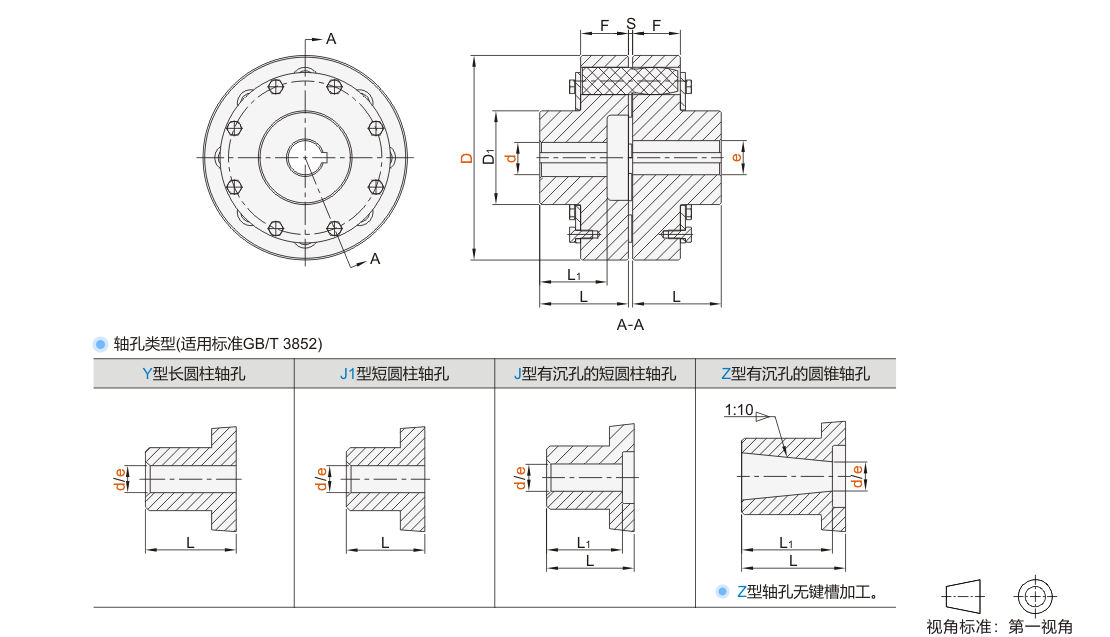

选型参数

选型表

型号		d-e	轴孔类型		轴孔长度				D1	S	F	额定扭矩 (N ·m)	许用转速 (r/min)	转动惯量 (kg·m²)	容许安装偏差			重量 (kg)	国标型号
代码	D		d孔侧	e孔侧	Y型	J1型	J型/Z型								径向 (mm)	角向 (°)	轴向 (mm)
代码	D		d孔侧	e孔侧	L	L	L	L1							径向 (mm)	角向 (°)	轴向 (mm)
JT-NMZUU	90	12 14	Y J1 J Z		32	27	32	27	40	2.5	20	250	8500	0.002	0.15	0.5	±0.5	2	HL1
		16 18 19			42	30	42	30
		20 22 24			52	38	52	38
	120	20 22 24			52	38	52	38	55		28	560	6300	0.009			±1	5	HL2
		25 28			62	44	62	44
		30 32 35			82	60	82	60
	160	30 32 35 38			82	60	82	60	75		36	1250	4750	0.026				8	HL3
	160	40 42 45 48			112	84	112	84	75		36	1250	4750	0.026				8	HL3
	195	40 42 45 48 50 55 56			112	84	112	84	100	3	45	2500	3870	0.109			±1.5	22	HL4
	195	60 63			142	107	142	107	100			2500	3870	0.109				22	HL4
	220	50 55 56 60 63 65 70 71 75							120			3150	3450	0.191				30	HL5
	280	60 63 65 70 71 75 80							140	4	56	6300	2720	0.543	0.2		±2	53	HL6
	280	85			172	132	172	132	140			6300	2720	0.543				53	HL6
	320	70 71 75			142	107	142	107	170			11200	2360	1.314				98	HL7
		80 85 90 95			172	132	172	132
		100 110			212	167	212	167
	360	80 85 90 95 100 110 120 125							200	5		16000	2120	2.023				119	HL8
	410	100 110 120 125							230		65	22400	1850	4.386				197	HL9
	410	130 140			252	202	252	202	230		65	22400	1850	4.386				197	HL9
	480	110 120 125			212	167	212	167	280	6	75	35500	1600	9.760	0.25		±2.5	322	HL10
		130 140 150			252	202	252	202
		160 170 180			302	242	302	242
