选型参数

丝杠轴径 *

导程 *

长度L(mm) *

80~360/1

压轧滚珠丝杠标准螺帽型 C7精度

图片仅供参考

压轧滚珠丝杠标准螺帽型 C7精度

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMXXL	C7	S55C	SCM415H	高频	渗碳淬火	58~62HRC	58~62HRC	标准螺帽型

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

选型参数

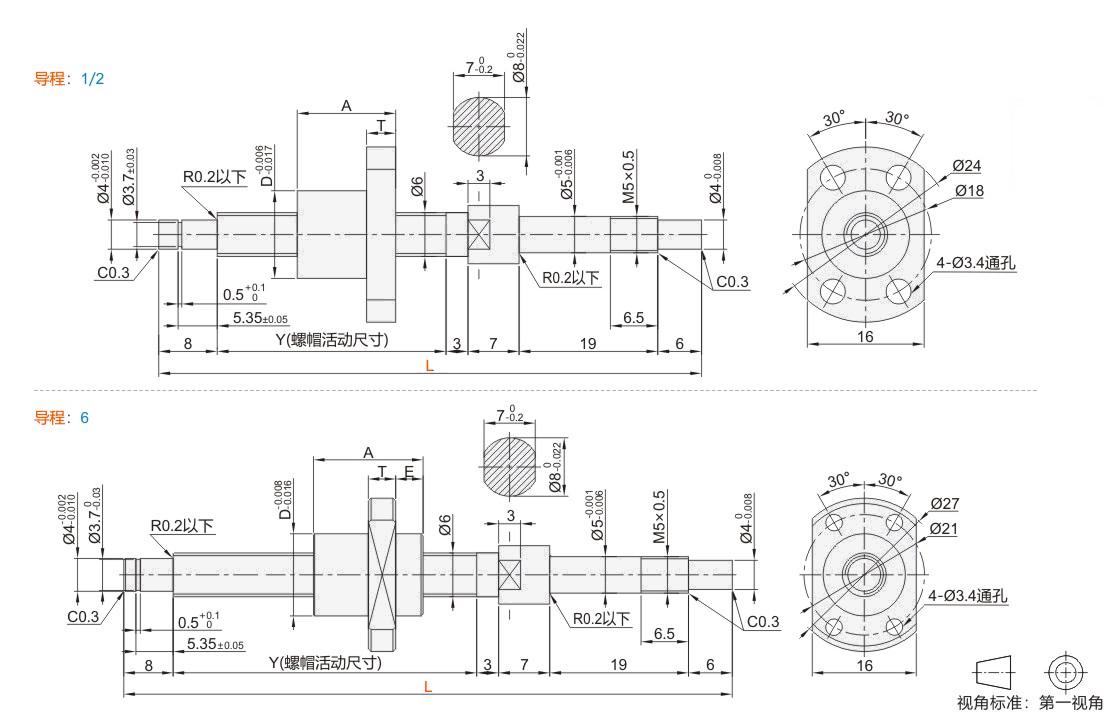

选型表

型号			最小单位1 L	Y	D	A	T	E	滚珠直径	螺母环圈数	螺纹旋向	基本额定负载
代码	丝杠轴径	导程	最小单位1 L	Y	D	A	T	E	滚珠直径	螺母环圈数	螺纹旋向	C(动)kN	Co(静)kN
JT-IMXXL	6	1	80~360	L-43	12	13	3.5	—	0.8	4	右旋	1.48	2.4
		2			12	17	4	—	1.2	3		0.75	1.2
		6			14	17	4	3.5	1.2	1.6×2		1.26	2.13

压轧滚珠丝杠与丝杠支座组件的推荐组合

代码	丝杠轴径	导程	支座形状	推荐丝杠固定座(规格型号)	推荐丝杠支撑座(规格型号)
JT-IMXXL	6	1 2 6	圆法兰	JT-IVXSD-5(详情请在怡合达网站搜索查看)	JT-IVXDD-5(详情请在怡合达网站搜索查看)
JT-IMXXL	6	1 2 6	方形	JT-IVXUD-5(详情请在怡合达网站搜索查看)	JT-IVXQD-5(详情请在怡合达网站搜索查看)

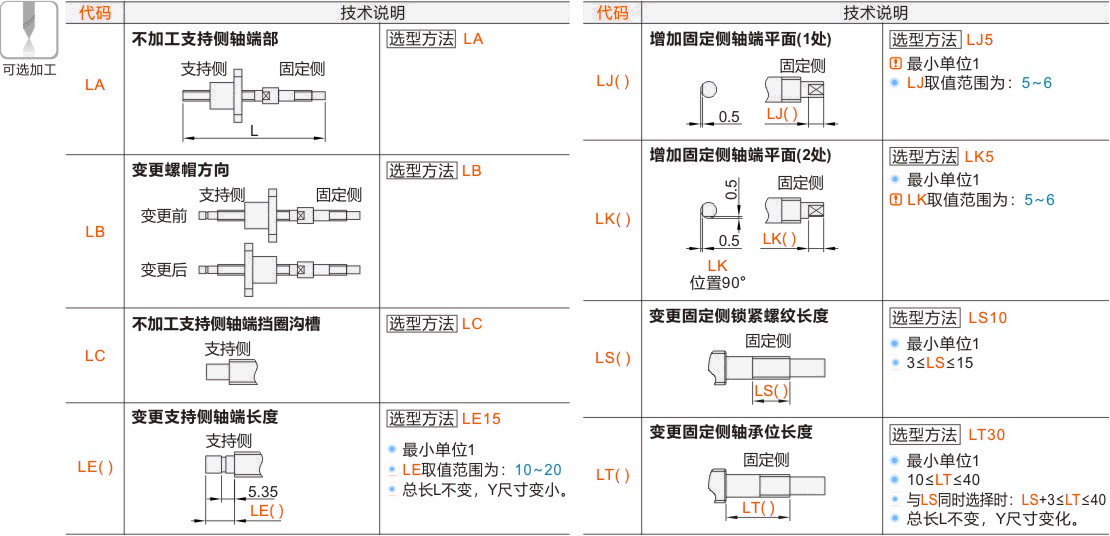

可选加工参数

产品名称

暂未上传文档资料
