钢制万向球法兰式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	主体材质	球 / 材质	球 / 硬度	类型
JT-VENBUD	SUS304	SUS440C	55HRC~	法兰式 ● 标准型

选型参数

选型表

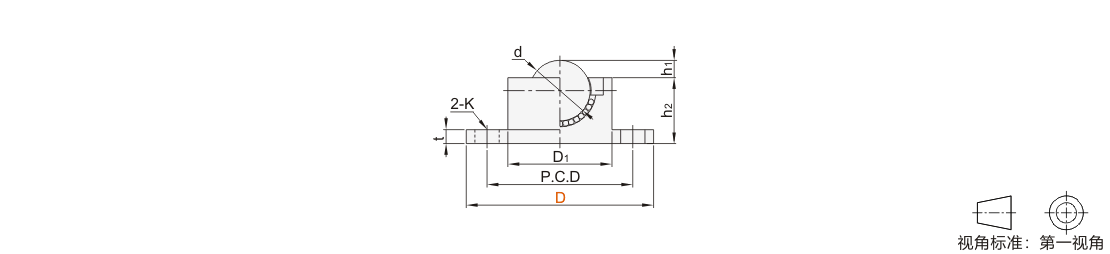

型号		D1	h1	h2	t	P.C.D	d	K	耐负载 N(kgf)
代码	D	D1	h1	h2	t	P.C.D	d	K	耐负载 N(kgf)
JT-VENBUD	27	15	2.5	9.5	2	21	8.73	3.6	55(5.6)
	30	18	3.5	11.5	2	24	10.32	3.6	62(6.3)
	39	24	5.3	14.7	3	31.5	15.87	4.6	343(35)
	48	30	6.3	18.7	4	39	19.05	5.6	412(42)

暂未上传文档资料

钢制万向球 法兰式
