蝶形铰链平型左右偏置圆孔锥孔

图片仅供参考

蝶形铰链平型左右偏置圆孔锥孔

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	性价比	材质 / 本体	材质 / 衬套	表面处理/颜色	类型
JT-QAMGX	普通型	A6063-T5	—	拉丝本色阳极氧化	左右偏置型 ● 圆孔型
JT-QAMGM	经济型	A6063S-T5	聚缩醛	喷砂本色阳极氧化	左右偏置型 ● 锥孔型
JT-VQAMGL	经济型	A6063-T5	聚缩醛	喷砂本色阳极氧化	左右偏置型 ● 锥孔型
JT-VQAMGG	经济型	A6063-T5	不锈钢	喷砂本色阳极氧化	左右偏置型 ● 锥孔型

仅JT-QAMGX/JT-QAMGM符合RoHS标准

转轴位置有POM衬套，可防止金属之间摩擦。

选型参数

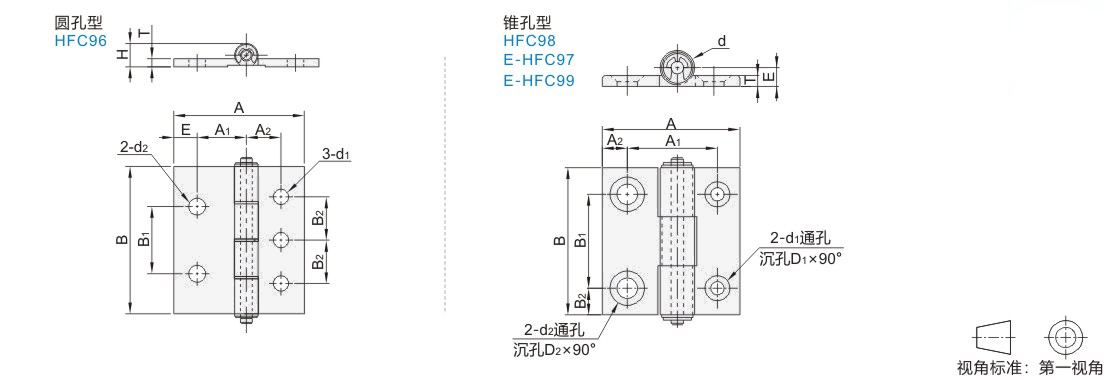

圆孔型

型号					A				B			A1						A2			B1			B2				E				T				H		d1				d2		参考重量 (kg/pcs)
代码		规格			A				B			A1						A2			B1			B2				E				T				H		d1				d2		参考重量 (kg/pcs)
JT-QAMGX		63			53				63			19						13.5			34			22.5				12				3.5				11		6.6				5		0.05

锥孔型

型号		A				A1		A2				B			B1		B2			d1	D1		d2			D2		T		E		d								负载 (kg)		参考重量 (kg/pcs)
代码	规格	A				A1		A2				B			B1		B2			d1	D1		d2			D2		T		E		JT-QAMGM/JT-VQAMGG					JT-VQAMGL			负载 (kg)		参考重量 (kg/pcs)
JT-QAMGM JT-VQAMGL JT-VQAMGG	47	44.75				26.5		10.75				47			30		8.5			5.5	11		6.5			13		3.8		5.5		11					11			10		0.03
	63A	54.25				31.5		15.25				63			37		13																									0.04
	63B	55.5				34		14																																		0.04
	63C	62				37		12.5												6.5	13																10.5			15		0.05
	63D	62				39		11.5												6.5	13																11			15		0.05

容许负载为使用2个时的数值。
