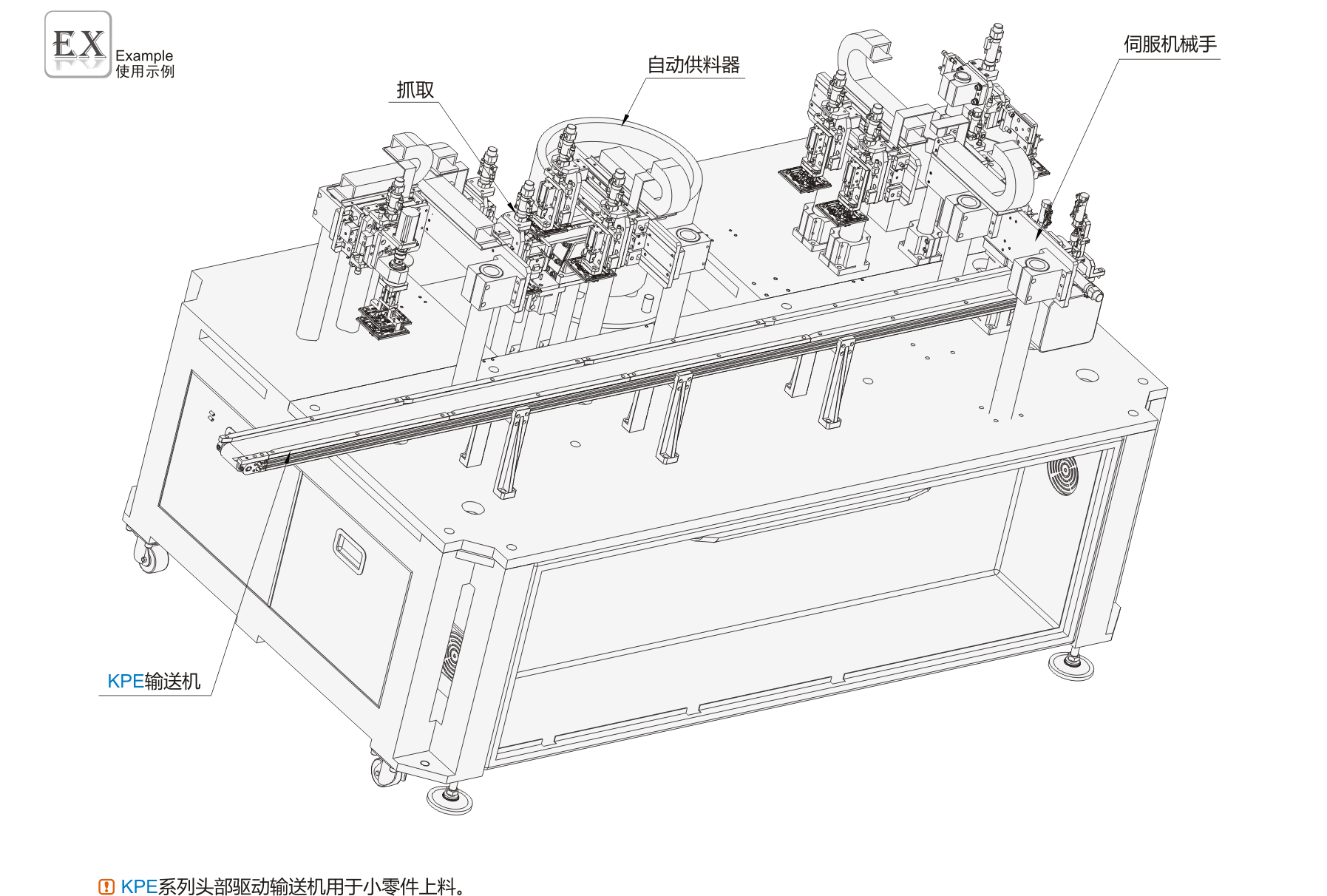

平皮带输送机头部驱动鼓形轮防跑偏型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 型材	材质 / 马达盖板	材质 / 带轮固定座	表面处理 / 型材	表面处理 / 马达盖板	表面处理 / 带轮固定座	类型
JT-OFVSD	铝材	铝材	铝材	阳极氧化处理	喷涂	喷涂	鼓型轮防跑偏型

特长：可指定全行业最小级10mm单位宽度的平皮带输送机。

齿轮头减速比

齿轮头减速比	皮带速度(m/min)
齿轮头减速比	50Hz	60Hz
7.5	31.5	37.6
9	26	31.4
12.5	18.8	22.6
15	15.7	18.8
18	13	15.7
25	9.4	11.3
30	7.8	9.4
36	6.5	7.8
50	4.7	5.6
60	3.9	4.7
75	3	3.7
90	2.6	3.6
100	2.3	2.8
120	1.9	2.3
150	1.5	1.8
180	1.3	1.5

可能会因负载状态而减小。

此输送速度表参照中国大陆马达(1250转/min)。

长时间使用调节刻度不可低于60，调节刻度过低，马达扭矩减小，马达容易过载，同时调低马达速度，马达的动能会转化为热能，会导致马达过热。(输送能力对照表是指刻度在100的输送能力)。

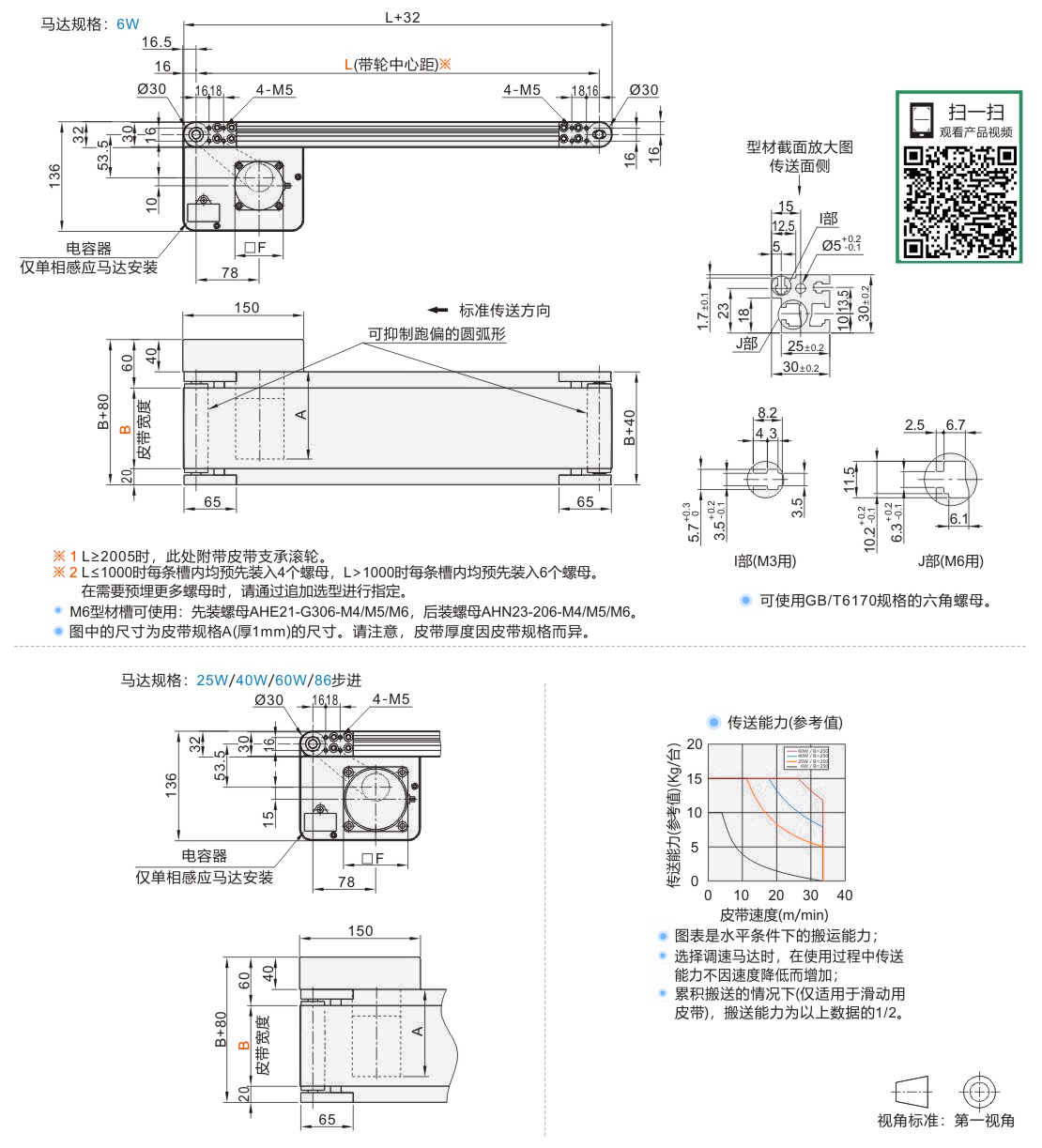

A/F尺寸表

输出功率 (W)	马达		减速比	A	F
输出功率 (W)	规格	制造商	减速比	A	F
6W	速度控制马达	中国大陆	7.5~180	130	60
		精研	7.5~18	118
		精研	25~180	130
25W	速度控制马达	中国大陆	7.5~180	141	80
	三相马达	中国大陆	7.5~180	131
	速度控制马达	精研	7.5~18	129
	速度控制马达		25~180	140
	三相马达		7.5~18	119
	三相马达		25~180	130
40W	速度控制马达	中国大陆	7.5~180	178	90
	三相马达	中国大陆	7.5~180	168
	速度控制马达	精研	7.5~18	162
	速度控制马达		25~180	182
	三相马达		7.5~18	152
	三相马达		25~180	172
60W	速度控制马达	中国大陆	7.5~180	197	90
	三相马达	中国大陆	7.5~180	197
	速度控制马达	精研	7.5~18	182
	速度控制马达		25~180	202
	三相马达		7.5~18	171
	三相马达		25~180	191
86步进 (86CM85)	无减速机	中国大陆	—	118	86
	带减速机		3~10	232
	带减速机		12~50	251

行星减速机（步进马达）

齿轮头减速比	皮带速度（m/min）
无减速机	60.32
3	20.11
4	15.08
5	12.06
7	8.62
10	6.03
12	5.03
15	4.02
16	3.77
20	3.02
25	2.41
28	2.15
30	2.01
35	1.72
40	1.51
50	1.21

速度表参照中国大陆步进马达（300转/min）

选型参数

选型表

型号		L 最小单位5	马达选择					马达品牌选择
代码	B(最小单位10)	L 最小单位5	输出功率(W)	电压(V)	规格	齿轮头减速比	皮带规格	马达品牌选择
JT-OFVSD	30~300	190~2000	6 25 40 60	TA220 (单相)	SCM (速度控制马达)	7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180 输出功率为6时，7.5、9不适用。	L(经济型：黄色PVC) M(经济型：黑色防静电PU) N(经济型：绿色哑光PU) K(经济型：墨绿色PVC) R(经济型：绿色滑动型) S(经济型：白色滑动型) U(经济型：红色PVC) A(普通用：绿色) B(普通用：白色) C(滑动用：绿色) D(滑动用：白色) E(电子零件传送用：黑色) F(食品传送用：白色) P(耐油用：绿色) H(非粘接用：白色) J(无皮带)	T（中国大陆品牌） JS(精研马达）
			25 40 60	SA200 (三相)	INV (变频器)			T（中国大陆品牌） JS(精研马达）
			6 25 40 60	NV (无马达)	NM (无马达)	NH (无齿轮头）		W (无马达、齿轮头)
			86(步进)	KX(带马达)	IO(IO控制) PD(脉冲控制) ETH(总线控制)	3 4 5 7 10 12 15 16 20 25 28 30 35 40 50		L （中国大陆步进）
				KX(带马达)	IO(IO控制) PD(脉冲控制) ETH(总线控制)	NK (无减速机)		L （中国大陆步进）
				NV(无马达)	KN (带减速机)	3 4 5 7 10 12 15 16 20 25 28 30 35 40 50		W (无马达、齿轮头）
					NK (无减速机)	NA (安装板适配马达)
					NK (无减速机)	NB (安装板适配减速机)

选择了无马达、齿轮头时，马达安装孔间距将因马达输出功率而异。选择了无马达、齿轮头时，主机将以部件状态交货。

平皮带宽度-带轮中心距适配对应表

型号	皮带宽度 B	L(带轮中心距)
型号	皮带宽度 B	L190~300	L305~500	L505~600	L605~800	L805~900	L905~2000
JT-OFVSD	30~60	●	●	●	●	●	●
	70~110	一	●	●	●	●	●
	120~160	一	一	●	●	●	●
	170~210	一	一	一	●	●	●
	220~300	一	一	一	一	一	●

表内“●”为推荐尺寸，“一”为定制尺寸。

型号		L 最小单位5	马达选择					马达品牌选择
代码	B(最小单位10)	L 最小单位5	输出功率(W)	电压(V)	规格	齿轮头减速比	皮带规格	马达品牌选择
JT-OFVSD	30~300	190~2000	6 25	TA220(单相)	SCM (速度控制马达)	7.5 9 12.5 15	A（普通用：绿色） B（普通用：白色） C（滑动用：绿色）	T(中国大陆品牌) JS(精研马达)
JT-OFVSD	30~300	190~2000	25 40	SA200(三相)	INV (变频器)	7.5 9 12.5 15	A（普通用：绿色） B（普通用：白色） C（滑动用：绿色）	T(中国大陆品牌) JS(精研马达)

JT-OFVSD-B100-L1000-25-TA220-SCM-7.5-A-T

可选加工

型号		L 最小单位5	马达选择					马达品牌选择	可选加工代码
代码	B(最小单位10)	L 最小单位5	输出功率(W)	电压(V)	规格	齿轮头减速比	皮带规格	马达品牌选择	可选加工代码
JT-OFVSD	30~300	190~2000	6 25	TA220(单相)	SCM (速度控制马达)	7.5 9 12.5 15	A（普通用：绿色） B（普通用：白色） C（滑动用：绿色）	T(中国大陆品牌) JS(精研马达)	MA MB( ) MD FX
JT-OFVSD	30~300	190~2000	25 40	SA200(三相)	INV (变频器)	7.5 9 12.5 15	A（普通用：绿色） B（普通用：白色） C（滑动用：绿色）	T(中国大陆品牌) JS(精研马达)	MA MB( ) MD FX

JT-OFVSD-B100-L1000-25-TA220-SCM-7.5-A-T-MA

可选加工参数
