真空发生器管型螺纹连接型

图片仅供参考

真空发生器管型螺纹连接型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	类型
JT-UVMLD	管型 ● 螺纹连接型 ● 无消音器

技术参数

使用流体	过滤后的压缩空气
使用压力(MPa)	-0.25~0.6
额定供应压力(MPa)	0.45
使用温度(°C)	5~60
润滑	不需要

选型参数

选型表

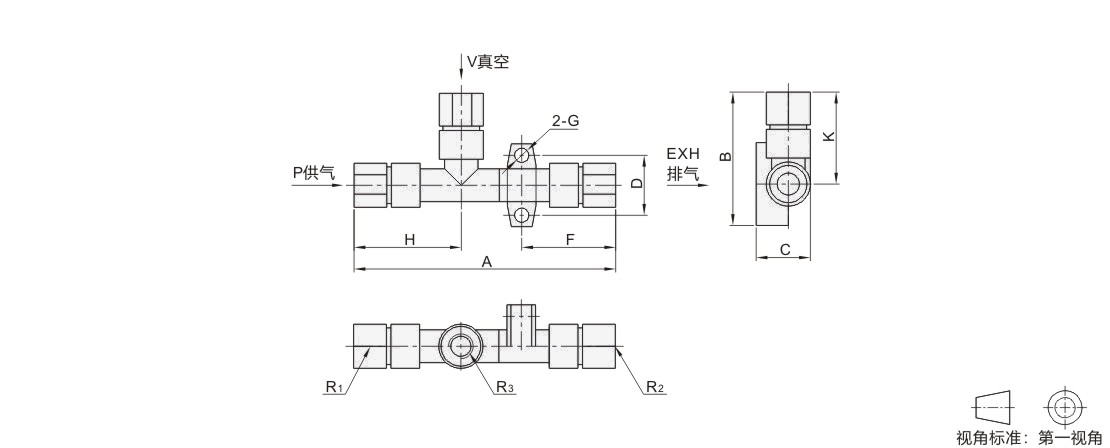

型号							最高真空度 (kPa)					配管尺寸							A			B		C				D			F		G				H		K			最大真空流量 (l/min)					空气消耗量 (l/min)
代码				喷嘴直径			最高真空度 (kPa)					供气 R1			真空 R2		排气 R3		A			B		C				D			F		G				H		K			最大真空流量 (l/min)					空气消耗量 (l/min)
JT-UVMLD				0.5			S		-88			Rc1/8			Rc1/8		Rc1/8		73.5			41.5		14.2				17			28.5		3.2				31.5		22			7.5					13.5
				0.5			L		-48										73.5			41.5		14.2				17			28.5		3.2				31.5		22			9					13.5
				0.7			S		-88										76			41.5		14.2				17			29.5		3.2				31.5		22			12					23.5
				0.7			L		-48										76			41.5		14.2				17			29.5		3.2				31.5		22			22					23.5
				1.0			S		-88										82			44.5		17.2				20			33		4.2				33.5		23			24					46
				1.0			L		-48										86			44.5		17.2				20			33		4.2				33.5		23			34					46
				1.3			S		-88						Rc1/4		Rc1/4		94.5			54		20				22			38.5		4.2				36.5		27.5			40					78
				1.3			L		-48						Rc1/4		Rc1/4		99.5			54		20				22			38.5		4.2				36.5		27.5			75					78
				1.5			S		-88			Rc1/4			Rc3/8		Rc3/8		116.5			58.5		22.5				27			44.5		4.2				43		29.5			60					97
				1.5			L		-53			Rc1/4							116.5			58.5		22.5				27			44.5		4.2				43		29.5			80					97
				1.8			S		-88			Rc3/8							133			52.5		21				10			57.5		3.5				47		30.5			70					150
				1.8			L		-53										133			52.5		21				10			57.5		3.5				47		30.5			110					150
				2.0			S		-88						Rc1/2		Rc1/2		151			61		27				12			69.3		3.5				50		32.7			85					185
				2.0			L		-53						Rc1/2		Rc1/2		151			61		27				12			69.3		3.5				50		32.7			140					185
