循环式气动滑台

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	动作形式	类型
WHA13	双作用	气动滑台 ● 循环式直线导轨

理论出力表

缸径	动作方向	受压面积 (mm²)	使用压力(MPa)
缸径	动作方向	受压面积 (mm²)	0.2	0.3	0.4	0.5	0.6	0.7
25	伸	982	196	295	393	491	589	687
25	缩	756	151	227	302	378	454	529

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

调整装置

缸径	调节行程范围		A	B	C	D	E
缸径	前	后	A	B	C	D	E
8	20	20	11.5	25	2	25	2
12	18	18	10	29.5	—	29.5	—
16	22	22	12.5	36.5	—	36.5	—
20	35	35	16	46.5	0.5	46.5	0.5
25	35	35	16.5	54.5	—	54.5	—

选型参数

选型表

型号		行程	磁性开关数量	调整装置	接管螺纹	使用流体	最高使用压力 MPa	最低使用压力 MPa	环境和流体温度	活塞使用速度 mm/s	行程长度公差	给油
代码	缸径	行程	磁性开关数量	调整装置	接管螺纹	使用流体	最高使用压力 MPa	最低使用压力 MPa	环境和流体温度	活塞使用速度 mm/s	行程长度公差	给油
WHA13	25	10	0~2	N(无) 带橡胶限位器带液压缓冲器带金属限位器 AS(前端调程) BS(前端调程) CS(前端调程) AT(后端调程) BT(后端调程) CT(后端调程) A(两端调程) B(两端调程) C(两端调程)	Rc1/8	空气	0.7	0.15	-10~60°C	50~500	+1 0	不需要
		20
		30
		40
		50
		75
		100
		125
		150

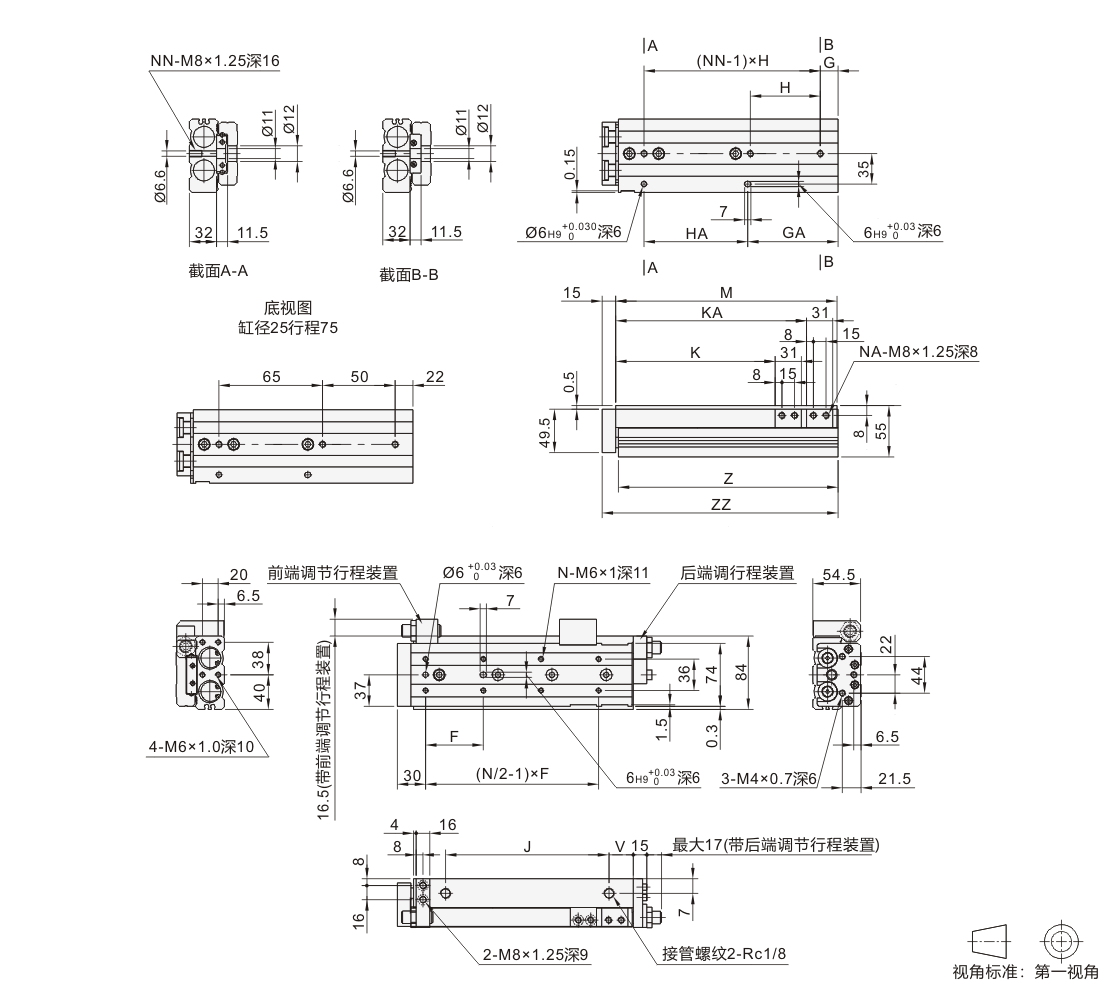

带液压缓冲器详图见图纸。

配套磁性开关WHS13-L2-2。

行程	F	N	G	H	NN	GA	HA	V	J	K	KA	NA	M	Z	ZZ
10	55	4	23	55	2	23	55	16	56	35	—	4	107	105.5	123
20	46									45
30	55									55
40	65			65			65		66	65			117	115.5	133
50	75		32	80		32	80		90	75			141	139.5	157
75	60	6	—	—	3	72	65	31	100	100			166	164.5	182
100	48	8	44	44	4	88	88	20	150	125	170	8	205	203.5	221
125	60		31	66		97	132	18	205	150	223		258	256.5	274
150	65		56	66		122	132	18	230	175	248		283	281.5	299
