选择代码

代码参数

滑块形状

选型参数

组装高度H(mm) *

轨道长度L(mm) *

25~1000/1

单轨滑块数量B(PCS) *

1~10/1

预压等级 *

精度等级 *

轨道单边端距E(mm) *

3~36/0.5

滑轨安装方式 *

单轴滑轨数 *

图片仅供参考

微型直线导轨定位孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	滑块类型	滑块固定方式	材质 / 滑轨	材质 / 滑块	使用温度范围	类型
JT-HBODD	标准型	上锁式	SUS440C	SUS440C	-20~80℃	组件
JT-HBODU	加长型	上锁式	SUS440C	SUS440C	-20~80℃	组件

组合成品已调好预压和精度等级，如需单独购买滑轨、滑块请联系怡合达工作人员。

安装尺寸与其他品牌同规格产品相同，组合成品可以替换使用；各品牌滑轨和滑块不能互配，因此滑块和滑轨无法单独替换使用。

长度L超过整根长度的需拼接，非拼接处E尺寸公差为	0 -0.5	mm，拼接处端距E尺寸公差较严格为	0 -0.3	mm。

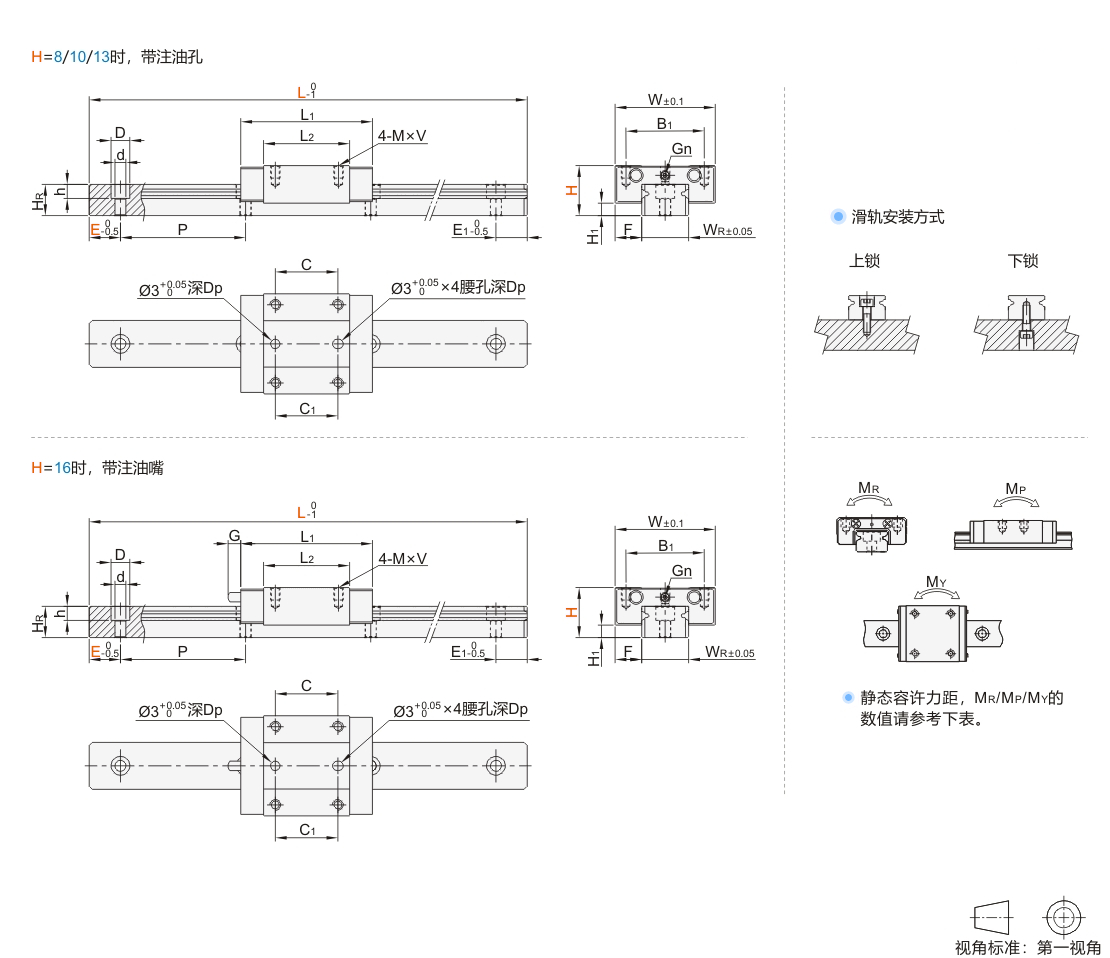

选型参数

选型表

型号		L 最小单位1	B 滑块数量	预压等级	精度等级	E端距最小单位0.5	滑轨安装方式	单轴滑轨数*	组合尺寸		滑块尺寸
代码	H	L 最小单位1	B 滑块数量	预压等级	精度等级	E端距最小单位0.5	滑轨安装方式	单轴滑轨数*	H1	F	W	B1	C	C1	Dp	L1	L2	M×V	Gn	G
JT-HBODD	8	25~500	1~10	ZF(微间隙) Z0(无预压) ZA(轻预压)	C(普通级) H(高级) P(精密级)	3~12	无指定(上锁) MC(下锁)	无指定(1支) W2(2支) W3(3支) W4(4支)	1.5	5	17	12	8	8	2	22.8	13.6	M2×2.5	Ø0.8	—
	10	35~1000				4~16			2	5.5	20	15	10	10	2.5	29	19	M3×3	Ø1
	13	40~1000				4~21			2.5	7.5	27	20	15	14	3	34.6	20.6	M3×3.5	Ø1.5
	16	50~1000				4~36			4	8.5	32	25	20	20	4	42.1	27.5	M3×4	M3	4.5
JT-HBODU	8	35~500				3~12			1.5	5	17	12	13	13	2	31.1	21.9	M2×2.5	Ø0.8	—
	10	50~1000				4~16			2	5.5	20	15	16	16	2.5	39	29	M3×3	Ø1
	13	60~1000				4~21			2.5	7.5	27	20	20	20	3	47.6	33.6	M3×3.5	Ø1.5
	16	70~1000				4~36			4	8.5	32	25	25	25	4	60.1	45.5	M3×4	M3	4.5

*单轴滑轨数仅表示配对数量，不表示订单数量。

选型需满足条件：滑轨总长L>滑块数量B×滑轨总长L的最小值(例：25、35、50. . . .)

端面距离E的尺寸，最好不要大于1/2 × P ，防止因E的尺寸过大，导致导轨装配后端部的不稳定，而降低直线导轨的精度，亦不可取用过小的E值，
以避免螺栓孔/螺丝孔破孔。

型号		滑轨尺寸						滑轨的固定螺栓尺寸		基本动额定负载(KN)		静态容许力矩(N·m)			重量
代码	H	WR	HR	D	h	d	P	上锁	下锁	C(动)	CO(静)	MR	MP	MY	滑块(Kg)	滑轨(Kg/m)
JT-HBODD	8	7	4.8	4.2	2.3	2.4	15	M2×6	M3	0.97	1.32	5.18	2.82	2.82	0.01	0.22
	10	9	6.5	6	3.5	3.5	20	M3×8	M4	1.8	2.34	12.19	6.99	6.99	0.017	0.38
	13	12	7.5	6	4.5	3.5	25	M3×8	M4	2.67	3.25	21.6	11.85	11.85	0.037	0.55
	16	15	10	6	4.5	3.5	40	M3×10	M5	4.65	5.84	48.41	25.23	25.23	0.062	1.07
JT-HBODU	8	7	4.8	4.2	2.3	2.4	15	M2×6	M3	1.33	2.05	8.05	4.53	4.53	0.015	0.22
	10	9	6.5	6	3.5	3.5	20	M3×8	M4	2.45	3.64	18.95	10.67	10.67	0.026	0.38
	13	12	7.5	6	4.5	3.5	25	M3×8	M4	3.54	4.88	32.39	18.34	18.34	0.06	0.55
	16	15	10	6	4.5	3.5	40	M3×10	M5	6.64	9.73	80.68	41.74	41.74	0.102	1.07

预压等级表

预压等级	预压力	适用精度等级
ZF(微间隙)	精密间隙2 ~8μm	C
Z0(无预压)	0	C、H、P
ZA(轻预压)	0.02 ~0.04C	C、H、P

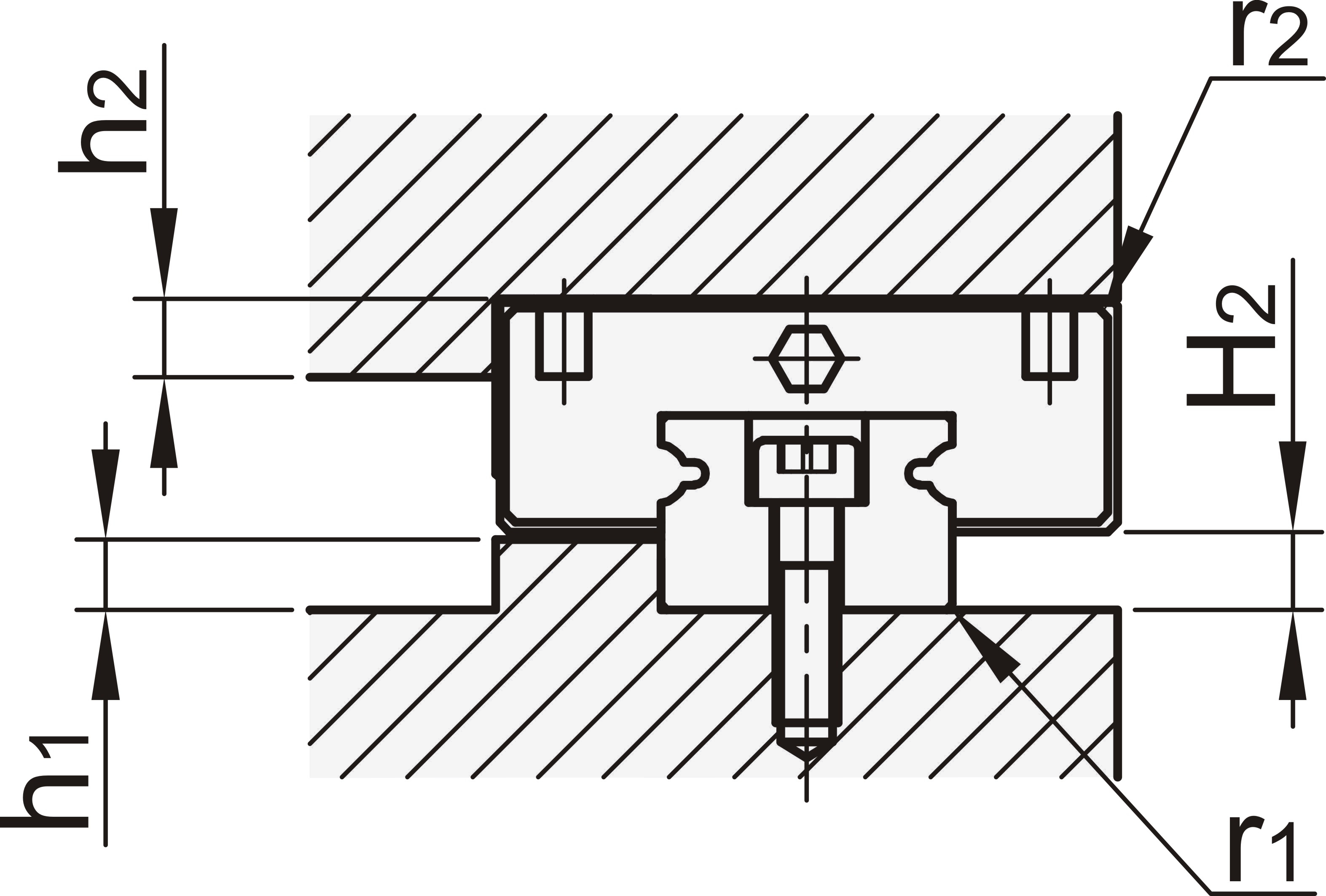

安装基座的肩部高度和圆角半径

H 组装高度	r1 滑块肩部最大倒角半径	r2 轨道肩部最大倒角半径	h1 轨道肩部高度	h2 滑块肩部高度	H2 滑块底部距轨道底部高度
8	0.2	0.2	1	3	1.5
10	0.2	0.3	1.7	3	2.2
13	0.3	0.4	2.5	4	3
16	0.5	0.5	3.5	5	4

安装基座的肩部高度和圆角半径

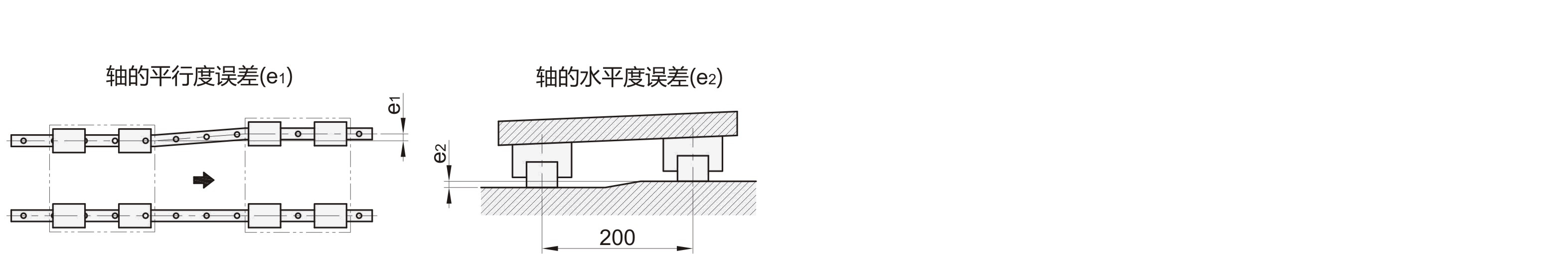

安装面的容许误差

以下是对滚动阻力或寿命没有影响时的安装面的容许误差值。

H 组装高度(mm)	轴的平行度误差(e1) (μm)			轴的水平度误差(e2) (μm)
H 组装高度(mm)	ZF	Z0	ZA	ZF	Z0	ZA
8	12	3	3	25	25	6
10	15	4	3	35	35	6
13	20	9	5	50	50	12
16	25	10	6	60	60	20

行走平行度表

滑轨长度L (mm)	精度等级(μm)
滑轨长度L (mm)	C	H	P
<50	12	6	2
50 ~79	13	7	3
80 ~ 124	14	8	3.5
125 ~ 199	15	9	4
200 ~249	16	10	5
250 ~314	17	11	5
315 ~399	18	11	6
400 ~499	19	12	6
500 ~629	20	13	7
630 ~799	22	14	8
800 ~ 1000	23	16	9

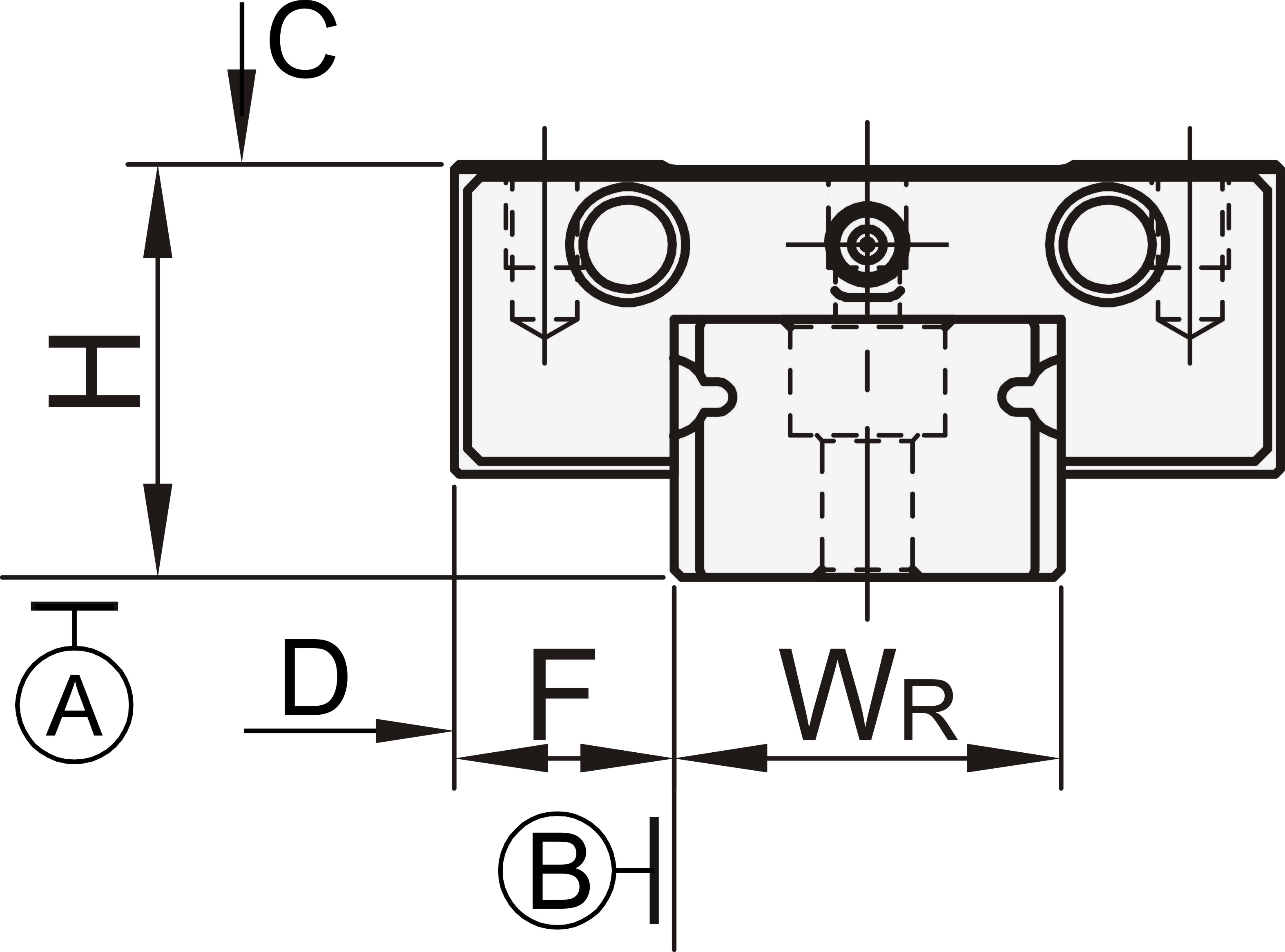

精度等级表

精度等级(mm)	C(普通级)	H(高级)	P(精密级)
高度H的容许尺寸误差	±0.04	±0.02	±0.01
宽度F的容许尺寸误差	±0.04	±0.025	±0.015
成对高度H的相互误差	0.03	0.015	0.007
成对宽度F的相互误差	0.03	0.02	0.01
滑块C面对导轨A面的行走平行度	请参阅上表行走精度表
滑块D面对导轨B面的行走平行度	请参阅上表行走精度表
