机翼型把手十字型内外螺纹

图片仅供参考

机翼型把手十字型内外螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	握柄部 / 材质	螺纹部 / 材质	连轴部 / 材质	螺纹部 / 表面处理	类型
JT-QBEDD	ABS (黑色亚光)	1215MS	—	镀锌	一字把手 ● 外螺纹型 ● 抗老化
JT-QBEDX	ABS (黑色亚光)	黄铜	—	—	一字把手 ● 内螺纹型 ● 抗老化
JT-QBEDL	PF	—	PF	—	一字把手 ● 内螺纹型 ● 普通型

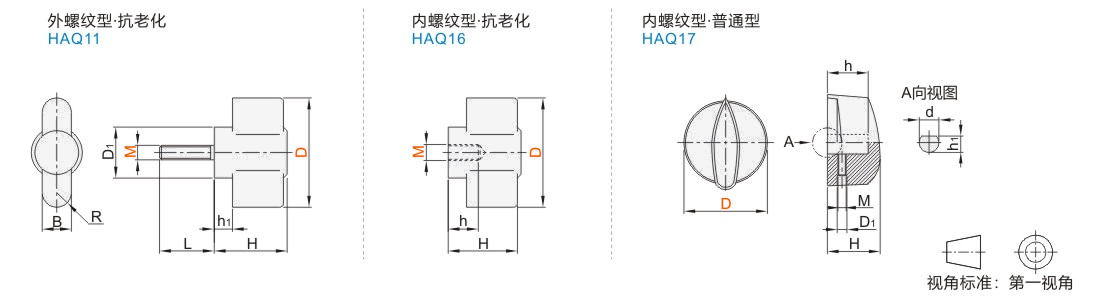

选型参数

型号		D	L	B	D1	H	h	h1	R	参考重量(kg/pcs)
代码	M	D	L	B	D1	H	h	h1	R	JT-QBEDD	JT-QBEDX
JT-QBEDD JT-QBEDX	4	30	15	8	14	20	10	5	4	0.010	0.006
	5	30		8	14	20	10	5	4	0.012	0.006
	6	40		9	16	28	19	8	4.5	0.015	0.008
	8	50	20	10	19				5	0.030	0.013
	8	65	25	11	22				5.5	0.035	0.017

JT-QBEDL

型号		d	h1	h	H	D1	M	参考重量 (Kg/pcs)
代码	D	d	h1	h	H	D1	M	参考重量 (Kg/pcs)
JT-QBEDL	40	10	8	18	23	6.5	5	0.02
JT-QBEDL	54	12	10	20	30	8	6	0.04
