选择代码

选型参数

链轮中心距L *

406.4~2997.2/25.4

输出功率(W) *

电压(V) *

规格 *

齿轮头减速比 *

链条类型 *

马达品牌选择 *

图片仅供参考

单列08B链条输送机头部驱动

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 型材	材质 / 轴承座	材质 / 链条	材质 / 链条导向条	表面处理 / 型材	表面处理 / 链条	类型
JT-OCVQU	6063-T5	6061	碳钢	UHMW-PE	碱砂氧化	—	单列链条型

产品简介：
异形附件链条输送机主要用于装配及加工生产线的物料输送；采用带附件08B链条作为输送载体，工装治具
可以安装在附件上随链条传送，输送平稳，噪音小；主体采用特铝制型材，结构简单轻巧。
产品特点：
● 结构紧凑美观，整体模块化；
● 采用特铝制型材制作，易于安装；
● 多种异形附件可供选择，自动化程度高。

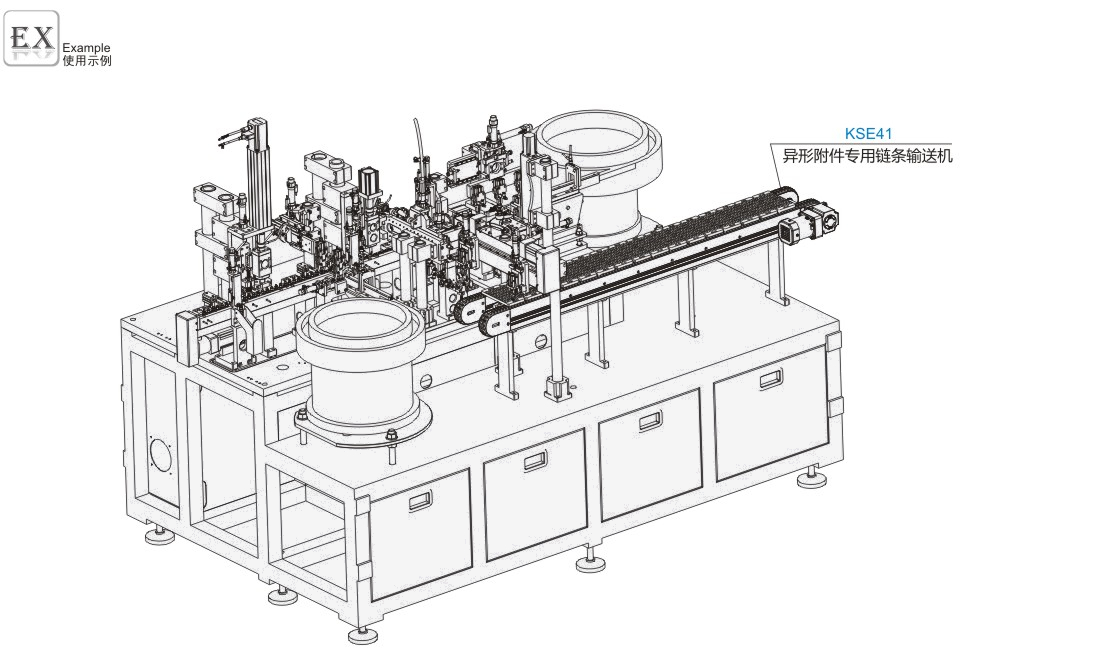

应用场合：主要应用于产品、治具的输送。

选型参数

选型表

型号	L 最小单位25.4	马达选择				链条类型	马达品牌选择
代码	L 最小单位25.4	输出功率(W)	电压(V)	规格	齿轮头减速比	链条类型	马达品牌选择
JT-OCVQU	406.4~2997.2	25 40	TA220(单相)	SCM(速度控制马达)	5 6 7.5 10 12.5 15 20 25 30 36 50 60 75 90 100 120 150	U(U型盖板) K(U型盖板带安装孔) G(U型盖板带背胶) TR(顶滚轮)	Z(中大力德) J(精研马达)
		25 40	SA200(三相)	MIV(变频器)	5 6 7.5 10 12.5 15 20 25 30 36 50 60 75 90 100 120 150		Z(中大力德) J(精研马达)
		NM(无马达)			—		—

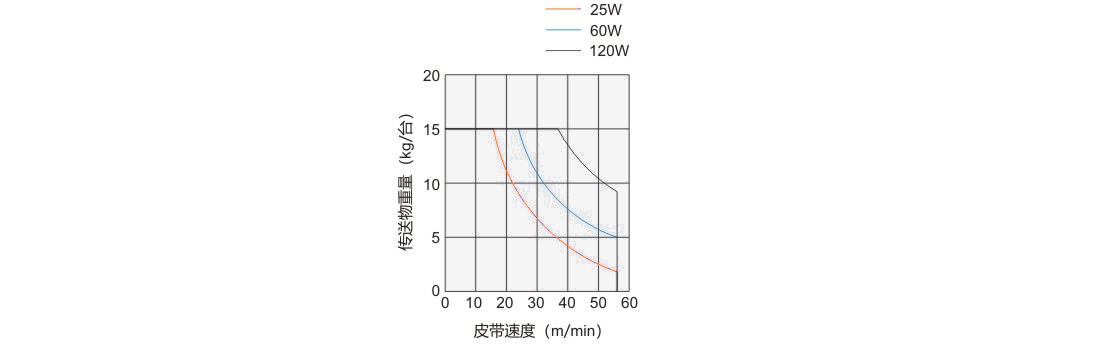

传送能力（参考值）

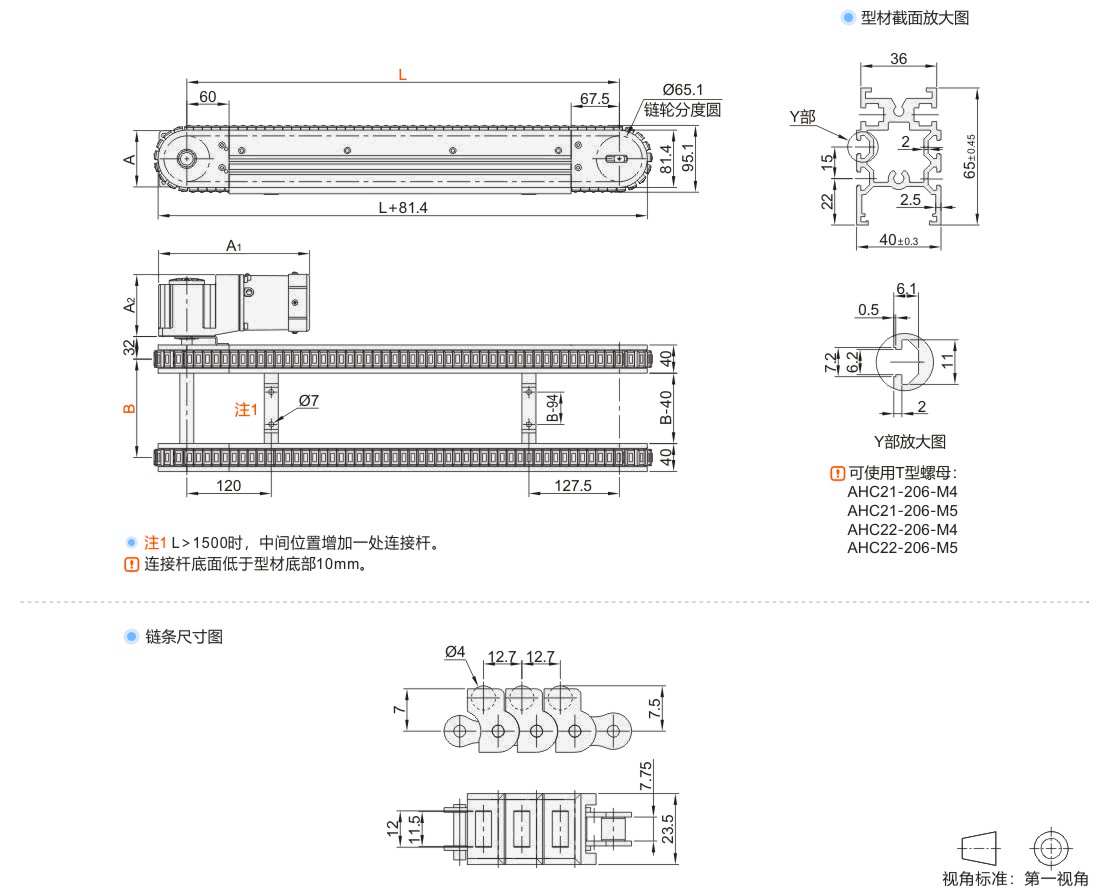

A/A1/A2尺寸表

输出功率 (W)	马达		减速比	A	A1	A2
输出功率 (W)	规格	制造商	减速比	A	A1	A2
25	三相马达	精研	5~150	80	201	89
	速度控制马达	精研			211	89
	三相马达	中大			200.5	88
	速度控制马达	中大			212.5	88
40	三相马达	精研		90	244	99
	速度控制马达	精研			254	99
	三相马达	中大			242	98
	速度控制马达	中大			254	98

齿轮头减速比

齿轮头减速比	皮带速度（m/min）
齿轮头减速比	50Hz	60Hz
5	56.2	64.2
6	46.8	53.5
7.5	37.4	42.8
10	28.1	32.1
12.5	22.5	25.7
15	18.7	21.4
20	14.0	16.0
25	11.2	12.8
30	9.4	10.7
36	7.8	8.9
50	5.6	6.4
60	4.7	5.3
75	3.7	4.3
90	3.1	3.6
100	2.8	3.2
120	2.3	2.7
150	1.9	2.1
