圆法兰丝杠支座组件

图片仅供参考

圆法兰丝杠支座组件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①	表面处理 / ①③	类型
JT-RQBVDD	S45C	发黑	精密型 ● 支撑侧
JT-RQBVDU	S45C	无电解镀镍	精密型 ● 支撑侧
JT-RQBVDQ	S45C	镀黑铬*	精密型 ● 支撑侧

构成零件

编号			零件名称						数量
①			轴承座本体						1
②			径向轴承 6级						1
③			C型挡圈						1

轴承已经封入适量锂皂基抗极压润滑脂。
轴承为双铁盖。
使用JIS 6级的径向轴承、最适用于高精度、高速旋转用途。
*镀黑铬产品，③(C型挡圈)的材质为不锈钢，无表面处理。

选型参数

选型表

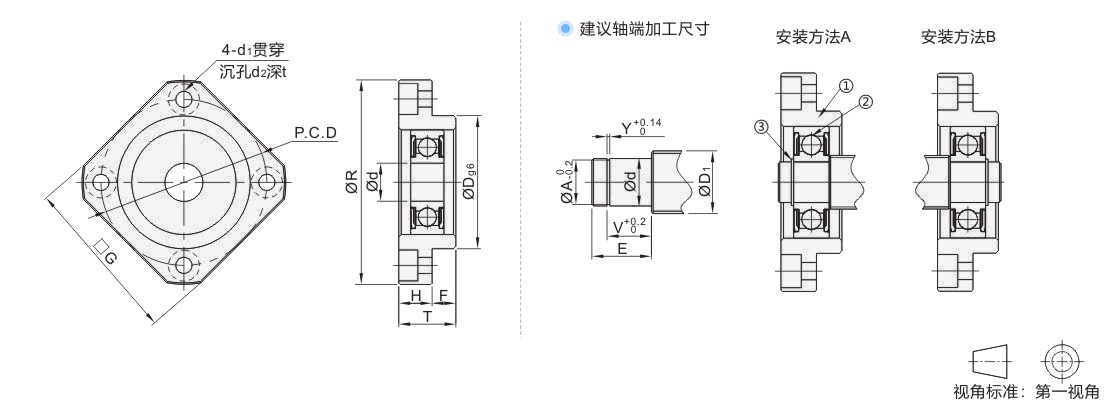

型号		Ød	T	H	F	ØDg6		ØR	P.C.D	G	Ød1	Ød2	t	建议轴端加工尺寸							使用C型挡圈
代码	规格													搭配丝杠轴径	轴端部外径		挡圈沟槽尺寸
代码	规格													ØD1	Ød		ØA	E	V	Y
发黑 JT-RQBVDD 无电解镀镍 JT-RQBVDU 镀黑铬 JT-RQBVDQ	4*	3	10	6	4	18	-0.006 -0.017	32	24	25	3.4	6.5	4	4	3	-0.002 -0.010	2.7	7	4.35	0.5	TBP01-3
	5*	4				20	-0.007 -0.020	34	26	26				5	4	-0.002 -0.010	3.7	8	5.35	0.5	TBP01-4
	6	6				22	-0.007 -0.020	36	28	28				8	6	-0.005 -0.012	5.7	9	6.8	0.8	TBP01-6
	10	8	12	7	5	28	-0.007 -0.020	43	35	35				12/14/15	8	-0.005 -0.012	7.6	10	7.9	0.9	TBP01-8
	12	10	15	7	8	34	-0.007 -0.025	52	42	42	4.5	8		14/15/16	10	-0.005 -0.012	9.6	11	9.15	1.15	TBP01-10
	15	15	17	9	8	40	-0.007 -0.025	63	50	52	5.5	9.5	5.5	18/20	15	-0.005 -0.014	14.3	13	10.15	1.15	TBP01-15

带*规格无镀镍、镀黑铬产品。
