宽幅直线导轨滑块加长型

图片仅供参考

宽幅直线导轨滑块加长型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	精度等级	滑块固定方式	滑块数量	导轨固定方式	材质	类型
JT-HBGFD	普通级	上锁式	单滑块	上锁式	合金钢	组件
JT-HBGFU	普通级	上锁式	双滑块	上锁式	合金钢	组件

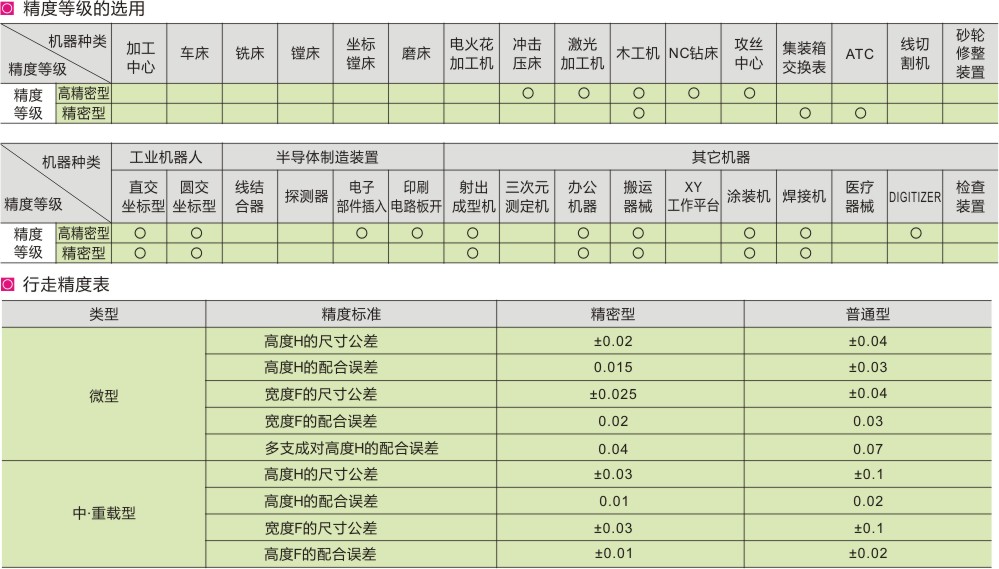

精度等级选型参照精度等级表。

选型参数

选型表

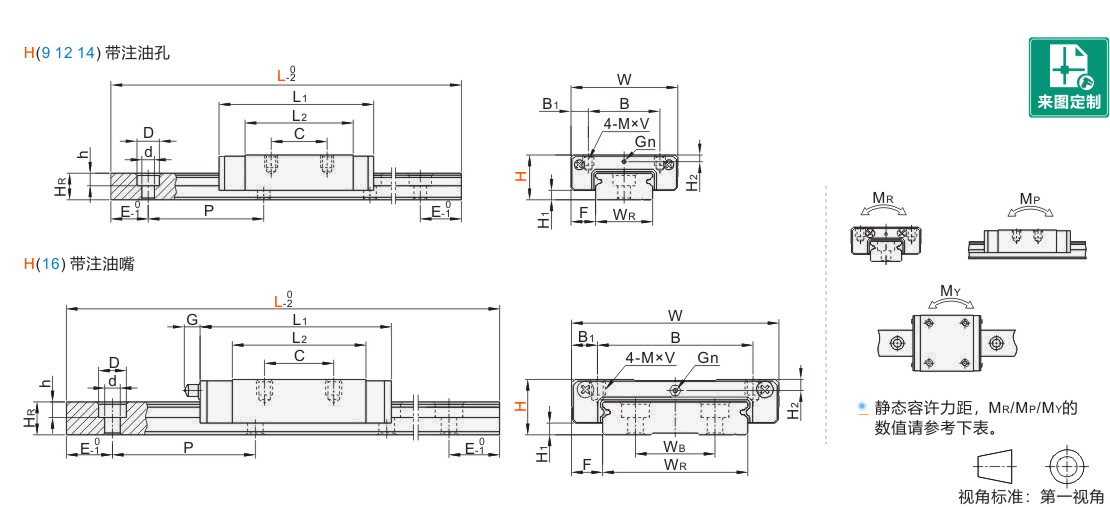

型号					L					润滑系统	H1		F			滑块尺寸
代码			H		L					润滑系统	H1		F			W			B			B1		C			L1					L2			G			Gn				M×V			H2
JT-HBGFD JT-HBGFU			9		50~290					带注油孔	2		5.5			25			19			3		19			40.4					30.8			—			Ø1.2				M3×3			1.8
			12		60~290						3		6			30			23			3.5		24			50.5					37.9										M3×3			2.8
			14		70~470						4		8			40			28			6		28			59					44.4										M3×4			2.85
			16		80~670					带注油嘴	4		9			60			45			7.5		35			73.8					56.8			4.5			M3				M4×4.5			3

L尺寸的最小值由滑块长度与滑块数量而定。每个规格滑轨长度L最大可做到1000mm/条。

滑轨尺寸																								基本额定负载(KN)		静态容许力矩(N-m)												重量
WR		WB			HR				D		h				d			P			固定螺钉			C(动)	Co(静)	MR					MP			MY				滑块(kg)	滑轨(kg/m)
14		—			5.2				6		3.2				3.5			30			M3×6			1.77	3.14	23.45					15.5			15.5				0.029	0.52
18					6.5				6		4.5				3.5			30			M3×8			3.48	5.93	54.8					34.22			34.22				0.048	0.95
24					8.5				8						4.5			40			M4×8			5.16	8.31	102.9					57.51			57.51				0.086	1.53
42		23			9.5				8						4.5			40			M4×10			9.01	13.49	300.5					123.9			123.9				0.174	2.9

N(安装孔数)/E(螺钉中心孔至端面距离)

H		L 最小单位1	N (安装孔数)				E
									9		50~67	2				E=L-(N-1)xP/2
											68~97	3
98~127	4
128~157	5
158~187	6
188~217	7
218~247	8
248~277	9
278~290	10
12		60~67	2
		68~97	3
		98~127	4
		128~157	5
		158~187	6
		188~217	7
		218~247	8
		248~277	9
		278~290	10
14		70~89	2
		90~129	3
		130~169	4
		170~209	5
		210~249	6
		250~289	7
		290~329	8
		330~369	9
		370~409	10
		410~449	11
		450~470	12

N(安装孔数)/E(螺钉中心孔至端面距离)

H			L 最小单位1	N (安装孔数)					E
H			L 最小单位1	N (安装孔数)					E		16			80~89	2					E=L-(N-1)xP/2
90~129	3
130~169	4
170~209	5
210~249	6
250~289	7
290~329	8
330~369	9
370~409	10
410~449	11
450~489	12
490~529	13
530~569	14
570~609	15
610~649	16
650~670	17

P：螺钉孔间距离

E：螺钉中心孔至端面距离

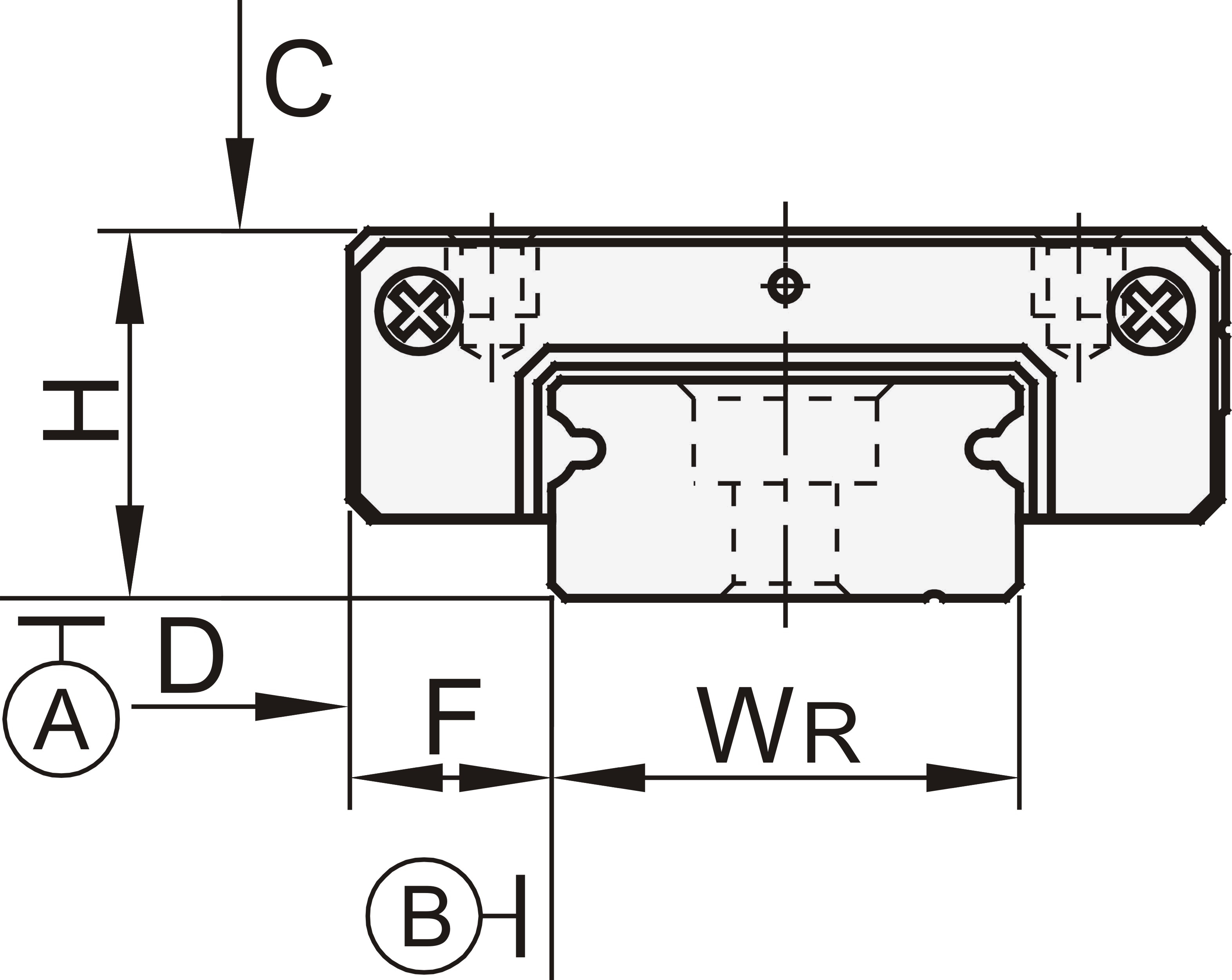

精度基准

类型	尺寸精度(µm)		普通级
单组导轨	单滑块	高度H的容许尺寸误差	±0.04
	单滑块	宽度F的容许尺寸误差	±0.04
	双滑块	高度H的相互误差	0.03
	双滑块	宽度F的相互误差	0.03
多组导轨	多组导轨高度H的相互误差		0.07
单组/多组导轨	滑块C面对滑轨A面的行走平行度		详情请在怡合达网站搜索查看
单组/多组导轨	滑块D面对滑轨B面的行走平行度		详情请在怡合达网站搜索查看
