研磨滚珠丝杠标准螺帽型

图片仅供参考

研磨滚珠丝杠标准螺帽型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMIOQ	C3	AISI4 150HV	SCM420H	感应加热淬火	渗碳淬火	56~62HRC	58~62HRC	标准螺帽型
JT-IMIOO	C5	AISI4 150HV	SCM420H	感应加热淬火	渗碳淬火	56~62HRC	58~62HRC	标准螺帽型
JT-IMIOL	C7	AISI4 150HV	SCM420H	感应加热淬火	渗碳淬火	56~62HRC	58~62HRC	标准螺帽型

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

选型参数

选型表

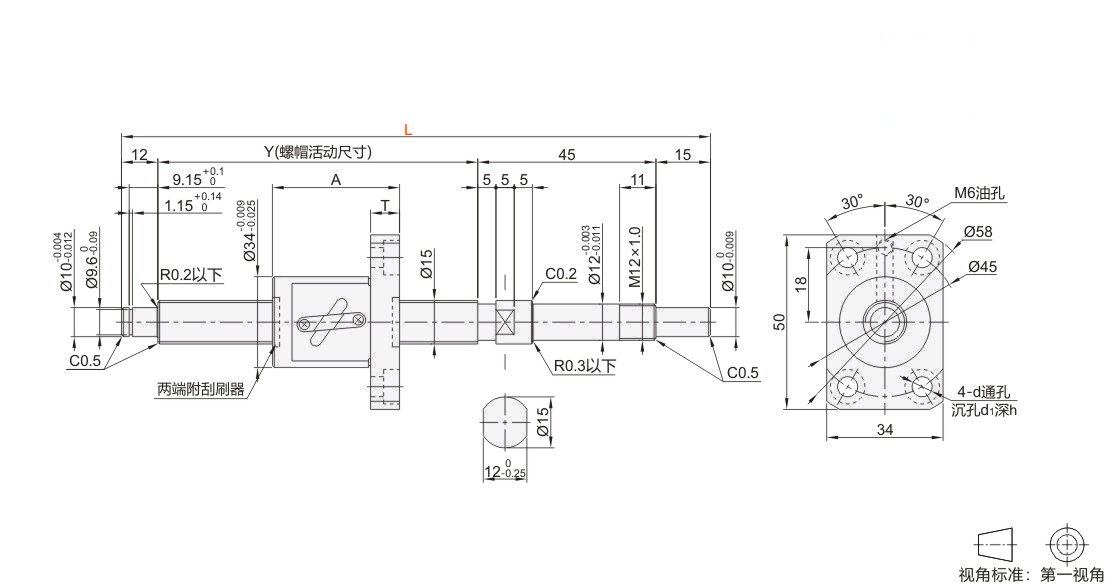

型号			最小单位1 L	Y	A	T	d	d1	h	滚珠直径	丝杠底径	螺纹旋向	螺母环圈数	轴向间隙	预压扭矩 N・cm	基本额定负载
代码	丝杠轴径	导程	最小单位1 L	Y	A	T	d	d1	h	滚珠直径	丝杠底径	螺纹旋向	螺母环圈数	轴向间隙	预压扭矩 N・cm	C(动)kN	Co(静)kN
JT-IMIOQ	15	5	150~600	L-72	44	10	5.5	9.5	5.4	3.175	12.5	右旋	2.5圈1列	0(预压件)	1.5~6.0	4.34	6.25
JT-IMIOO	15	5	150~1100		44	10	5.5	9.5	5.4				2.5圈1列	0.005以下	2.0以下	6.9	12.5
		10	200~1100		52	12	6		6				1.5圈1列		3.0以下	4.4	7.9
		20	200~1100		62	12	6		6				1.5圈1列		3.0以下	4.4	7.9
JT-IMIOL	15	5	150~1100		44	10	5.5	9.5	5.4				2.5圈1列	0.030以下	—	6.9	12.5
		10	200~1100		52	12	6		6				1.5圈1列			4.4	7.9
		20	200~1100		62	12	6		6				1.5圈1列			4.4	7.9

可选加工详见请在怡合达网站搜索查看。

研磨滚珠丝杠与丝杠支座组件的推荐组合

代码	丝杠轴径	导程	支座形状	推荐丝杠固定座(页码)	推荐丝杠支撑座(页码)
JT-IMIOQ JT-IMIOO JT-IMIOL	15	5 10 20	圆法兰	JT-IVXSD-12(请在怡合达网站搜索查看)	JT-IVXDD-12(请在怡合达网站搜索查看)
JT-IMIOQ JT-IMIOO JT-IMIOL	15	5 10 20	方形	JT-IVXFD-12( 请在怡合达网站搜索查看)	JT-IVXQD-12(请在怡合达网站搜索查看)

研磨滚珠丝杠与螺帽支架组合（螺帽支架请在怡合达网站搜索查看)

型号			螺帽支架
代码	丝杠轴径	导程	代码	规格
JT-IMIOQ JT-IMIOO JT-IMIOL	15	5	JT-IAADD	1505B
		10	JT-IAADU JT-IAADX	1510B
		20	JT-IAADU JT-IAADX	1520B

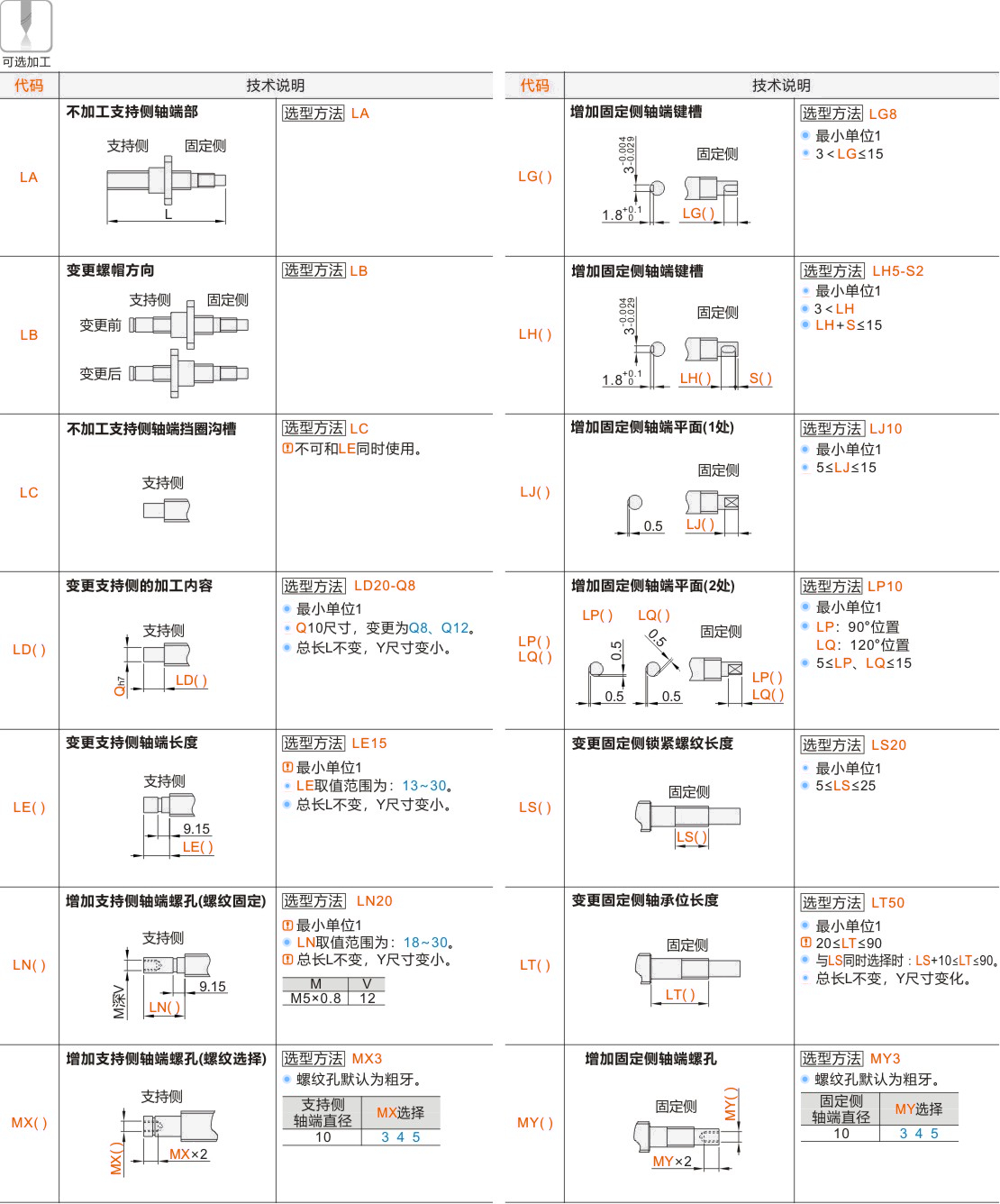

可选加工参数
