弓型卸扣 W型

图片仅供参考

弓型卸扣 W型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-YMLSF	碳钢	热浸锌处理	W型
JT-YMLSQ	合金钢	热浸锌处理	W型
JT-YMLSX	碳钢	热浸锌处理	X型
JT-YMLSL	S45C	镀蓝白锌	X型

特点：

● 弓形卸扣均采用锻造碳钢，且配置螺栓；
● 弓形卸扣制造过程中经100%磁力探伤裂纹测试；
● 以1.5倍工作荷载极的作用力进行20000次的疲劳极限测试。

选型参数

选型表

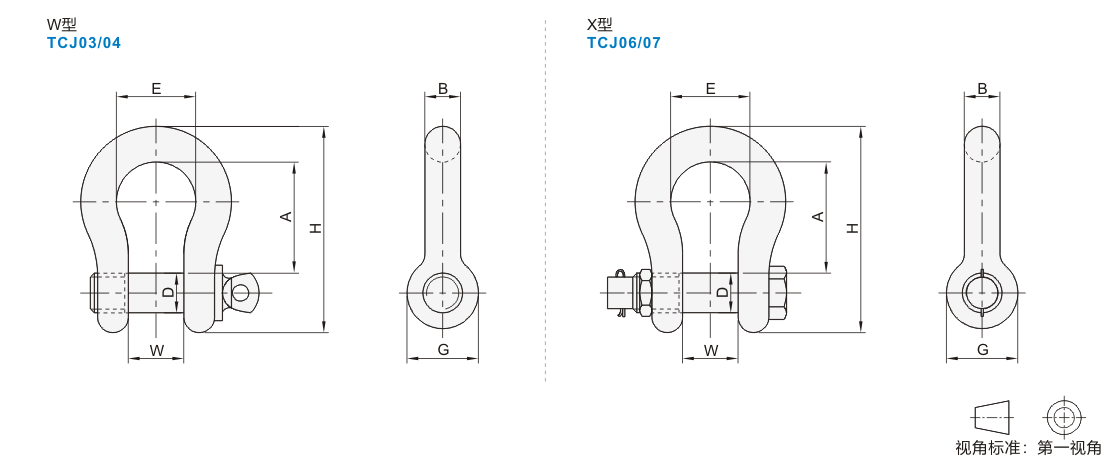

型号		工作载荷极限 (吨)	安全系数	B	D	W	A	E	G	H	净重 (Kg)
代码	规格	工作载荷极限 (吨)	安全系数	B	D	W	A	E	G	H	净重 (Kg)
(W型) JT-YMLSF	0.5T	0.5	6	6.35	7.85	11.9	28.7	19.8	15.5	46.7	0.05
	0.75T	0.75		7.85	9.65	13.5	31	21.3	19.1	53	0.09
	1T	1		9.65	11.2	16.8	36.6	26.2	23.1	63	0.14
	1.5T	1.5		11.2	12.7	19.1	42.9	29.5	26.9	74	0.17
	2T	2		12.7	16.0	20.6	47.8	33.3	30.2	83.5	0.33
	3.25T	3.25		16.0	19.1	26.9	60.5	42.9	38.1	106	0.62
	4.75T	4.75		19.1	22.4	31.8	71.5	51	46	126	1.JT-VMPSLCSFZMPNZFZ
	6.5T	6.5		22.4	25.4	36.6	84	58	53	148	1.64
	8.5T	8.5		25.4	28.7	42.9	95.5	68.5	60.5	167	2.28
W型(合金钢) JT-YMLSQ	1.2T	1.2	5.4	8	9.5	12	31	21	19	54	0.1
	2T	2		10	11	16	36	26	23	65	0.1
	2.7T	2.6		11	13	19	43	30	27	75	0.2
	3.3T	3.4		13	16	20	47	33	30	85	0.3
	5T	5		16	19	27	61	45	39	107	0.6
X型(碳钢) JT-YMLSX	0.5T	0.5	6	6.35	7.85	11.9	28.7	19.8	15.5	46.7	0.05
	0.75T	0.75		7.85	9.65	13.5	31	21.3	19.1	53	0.1
	1T	1		9.65	11.2	16.8	36.6	26.2	23.1	63	0.15
	1.5T	1.5		11.2	12.7	19.1	42.9	29.5	26.9	74	0.22
	2T	2		12.7	16	20.6	47.8	33.3	30.2	83.5	0.36
	3.25T	3.25		16	19.1	26.9	60.5	42.9	38.1	106	0.62
	4.75T	4.75		19.1	22.4	31.8	71.5	51	46	126	1.23
	6.5T	6.5		22.4	25.4	36.6	84	58	53	148	1.79
	8.5T	8.5		25.4	28.7	42.9	95.5	68.5	60.5	167	2.28
X型(S45C) JT-YMLSL	0.5T	0.5	6	6.35	7.87	11.94	28.7	19.81	15.49	46.74	0.08
	0.75T	0.75		7.874	9.65	13.46	30.99	21.34	19.05	53.09	0.1
	1T	1		9.65	11.18	16.76	36.58	26.16	23.11	63.25	0.15
	1.5T	1.5		11.18	12.7	19.05	42.93	29.46	26.92	73.91	0.22
	2T	2		12.7	16	20.57	47.75	33.27	30.23	83.31	0.36
	3.25T	3.25		16	19.05	26.92	60.45	42.93	38.1	106.43	0.76
	4.75T	4.75		19.05	22.35	31.75	71.37	50.8	45.97	126.24	1.23
	6.5T	6.5		22.35	25.4	36.58	84.JT-VMPSLCSFZMPNZFZ	57.91	53.09	148.08	1.79
	8.5T	8.5		25.4	28.7	42.93	95.25	68.33	60.45	166.62	2.78
	9.5T	9.5		28.70	31.75	45.97	107.95	73.91	68.33	189.74	3.75
	12T	12		31.75	35.05	51.56	119.13	82.55	76.2	209.55	5.31
	13.5T	13.5		35.05	38.1	57.15	133.35	92.2	84.JT-VMPSLCSFZMPNZFZ	232.66	7.18
	17T	17		38.1	41.4	60.45	146.05	98.55	92.2	254	9.43
	25T	25		44.45	50.8	73.15	177.8	127	106.43	313.44	15.38
	35T	35		52.83	58.42	82.55	196.85	146.05	122.17	347.47	23.7
	55T	55		68.83	71.12	104.9	266.7	184.15	144.53	454.66	44.57
	85T	85		79.25	83.82	127	330.2	200.15	165.1	546.1	69.85
	120T	120		91.95	95.5	133.35	371.6	228.6	203.2	631.95	120.2
