规格 *

Y(mm) *

2~65/1

F(mm) *

3~110/1

G(mm) *

3~20/1

螺纹长度E(mm) *

3~42/1

图片仅供参考

引导式外螺纹悬臂销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

工艺孔加工条件：总长度除以D段长度>3且D·P≥4；4≤D≤11且总长度≥70；11<D≤18且总长度≥90；D>18且总长度≥110。(工艺孔详细尺寸见产品简介)

选型参数

选型表

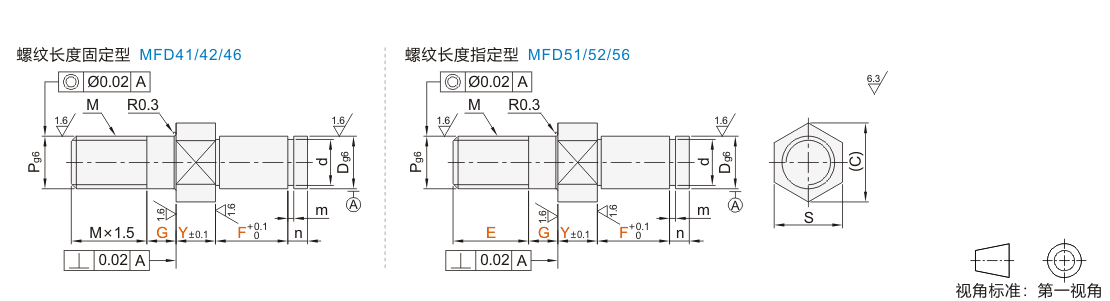

型号		Dg6		最小单位1				Pg6	M	S	(C)	d		m	n
代码	规格	Dg6		Y	F	G	E	Pg6	M	S	(C)	d		m	n
螺纹长度固定型 JT-GANFD JT-GANFU JT-GANFX 螺纹长度指定型 JT-GANOD JT-GANOU JT-GANOX	3	3	-0.002 -0.008	2~32	3~55	3~8	3~8	3	M3	6	6.9	2	+0.060 0	0.5	2
	4	4	-0.004 -0.012				4~10	4	M4	6	6.9	3	+0.060 0	0.7
	5	5					5~12	5	M5	7	8.1	4	+0.075 0
	6	6		2~65	5~110	5~10	6~15	6	M6	8	9.2	5	+0.075 0
	8	8	-0.005 -0.014				8~18	8	M8	10	11.5	7	+0.090 0	0.9	3
	10	10	-0.005 -0.014				10~22	10	M10	13	15.0	9.6	0 -0.060	1.15	3
	12	12	-0.006 -0.017		10~110	5~15	12~25	12	M12	14	16.2	11.5	0 -0.110		4
	13	13								17	19.6	12.4
	15	15								17	19.6	14.3
	16	16								19	21.9	15.2
	17	17				5~20				19	21.9	16.2
	18	18								24	27.7	17		1.35
	20	20	-0.007 -0.020	4~65			20~42	20	M20			19	0 -0.210
	20A	20						16	M16			19
	22	22						20	M20			21			5
	22A	22						16	M16			21			5

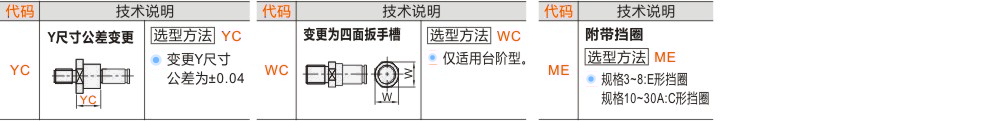

可选加工参数
