滚子轴承随动器可分离型

图片仅供参考

滚子轴承随动器可分离型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

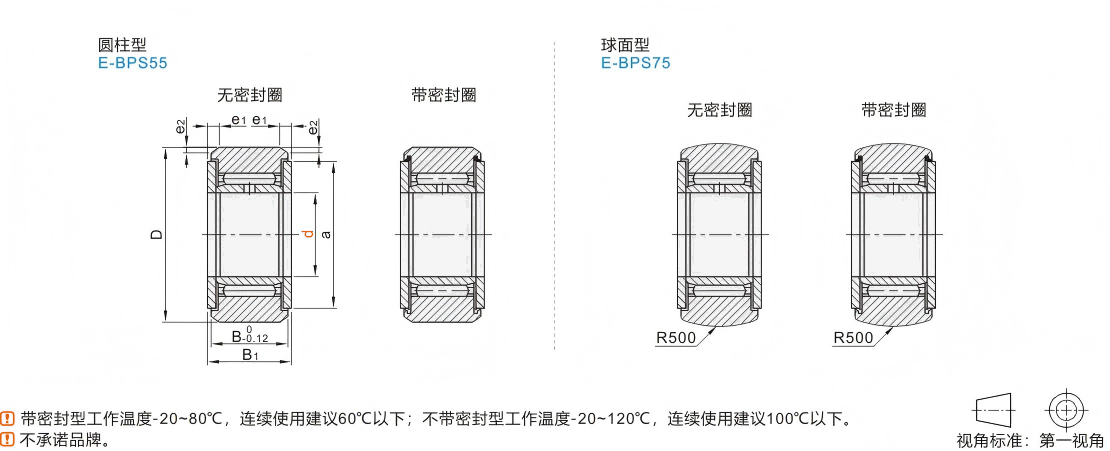

代码	材质	类型
JT-VXFCOO	SUJ2	经济型 ● 带侧板内圈型 ● 圆柱型
JT-VXFCLO	SUJ2	经济型 ● 带侧板内圈型 ● 球面型

圆柱型D公差：

D	公差
19~30	0 -0.009
32~47	0 -0.011
52~80	0 -0.013
85~90	0 -0.015

球面型D公差:	0 -0.05

选型参数

选型表

型号			密封圈	D	B1	B	a	e1	e2	基本额定负载(KN)				极限转速 (rpm)	重量 (g)
型号										Cr(动)		Cor(静)
代码	d									钢	不锈钢	钢	不锈钢
圆柱型 JT-VXFCOO 球面型 JT-VXFCLO	6	0 -0.008	PP (带密封圈) — (无密封圈)	19	14	13.8	14	2.5	0.8	3.33	2.66	3.64	2.91	11200	24.5
	8			24	14	13.8	17.5			4.52	3.62	4.71	3.77	8400	39
	10			30	16	15.8	23.5			7.83	6.26	7.74	6.19	6720	65
	12			32			25.5			8.4	6.72	8.72	6.98	5600	75
	15			35			29			9.92	7.94	11.44	9.15	4480	83
	17			40	20	19.8	32.5	3	1	14.08	11.26	16.72	13.38	3950	135
	20	0 -0.010		47			38			15.52	12.42	19.6	15.68	3360	195
	25			52			43			16.64	13.31	22.72	18.18	2690	225
	30			62	25	24.8	50.5	4	1.2	24.4	19.52	36.32	29.06	2240	400
	35	0 -0.012		72	25	24.8	53.5			25.92	20.74	40.48	32.38	1920	550
	40			80	26	25.8	61.5			28.72	22.98	48.88	39.1	1680	710
	45			85			66.5			29.92	23.94	53.12	42.5	1500	760
	50			90			76			31.12	24.9	57.36	45.89	1340	830

上表中极限转速数值仅适用润滑脂型号，若采用油润滑的型号极限转速为上述数值的160%左右。
d6～d8规格为尼龙保持架，d8以上规格为钢制保持架。
