免键胀套直柱型Z21

图片仅供参考

免键胀套直柱型Z21

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	国标系列	材质	表面处理	类型
JT-VDTXO	Z21型	S45C	—	直柱型 ● 高扭矩型

特点
● 结构简单；
● 应用范围广泛；
● 定心能力和同轴度好；
● 传递扭矩高；
● 安装拆卸容易；
● 可根据轴的长度调节锁紧位置。
推荐安装尺寸：
轴：h8
毂：H8
类似JB/T7934 Z21型免键胀套

选型参数

选型表

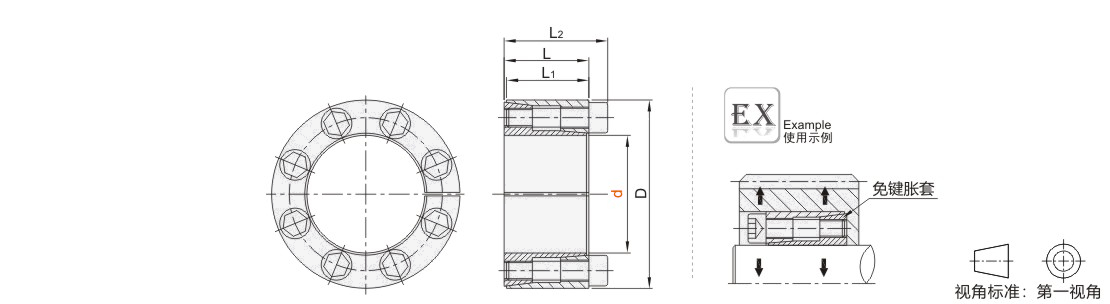

型号							D			L			L1					L2			传递的轴向力				传递扭矩					接触面压强								DIN912-12.9级锁紧螺钉									重量 (kg)
代码				d																	传递的轴向力				传递扭矩					轴				毂				数量		规格					锁紧扭矩
代码				d																	Ft(KN)				Mt(Nm)					N/mm²				N/mm²				数量		规格					Ts(Nm)
JT-VDTXO				6			16			11			10.5					13.5			3				9					184				69				3		M25×L10					1		0.01
				7			17																		11					155				64													0.01
				8			18																		12					141				62													0.02
				9			20			13			12.5					15.5			4				17					132				60				4		M2.5×L12
				10			20																		19					120				60
				11			22																		21					108				54
				12			22																		24					102				55
				14			26			17			16.5					20			6				40					94				50						M3×L16					2		0.04
				15			28											20			6				44					93				50						M3×L16					2		0.04
				16			32											21			10				86					158				79						M4×L16					5		0.JT-VMPSLCSFZMPNZFZ
				17			35			21			20.5					25			10				88					116				56						M4×L20							0.09
				18																	11				94					110				57													0.09
				19																	11				99					104				56													0.08
				20			38											26			17				179					169				89						M5×L20					10		0.1
				22			40											26			18				187					146				80						M5×L20					10		0.11
				24			47			26			25					32			24				290					155				79						M6×L25					17		0.2
				25			47														24				300					147				78													0.19
				28			50														34				480					186				105				6									0.22
				30			55														34				510					174				95													0.27
				32			55														38				600					181				105													0.25
				35			60			31			30					37			47				820					175				100				8		M6×L30							0.36
				38			65														47				880					157				92													0.43
				40			65														50				1000					171				99													0.4
				42			75			36			35					44			67				1410					177				99				6		M8×L35					41		0.67
				45			75														67				1510					165				99				6									0.63
				48			80														86				2150					206				123				8									0.74
				50			80														89				2150					190				118				8									0.7
