梅花式联轴器带键槽螺钉固定型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	主体材质	间隔环	表面处理	附件	类型
JT-NMOUD	S45C	聚氨酯	发黑	内六角紧定螺钉	带键槽螺钉固定型

特点
若使用温度为-30℃~30℃，无需考虑温度系数(选型额定扭矩×1)，若使用温度为30℃~90℃，
需要考虑温度系数(选型额定扭矩×温度系数)，温度系数见怡合达电商平台选型工具。

径向、轴向、偏角如果同时出现多种偏差时，则各种偏差值为容许值的1/2；
两端键槽的角度不固定，夹角存在偏差，无法指定成固定角度，3D图只做参考，若有角度需求，请联系工程师对接处理。

选型参数

选型表

型号		d-e
代码	D	d-e
JT-NMOUD	30	d	5	6	6.35	7	8	9	9.525	10	11	12	12.7	13	14	15
	30	e	5 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 15	6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 15	6.35 7 8 9 9.525 10 11 12 12.7 13 14 15	7 8 9 9.525 10 11 12 12.7 13 14 15	8 9 9.525 10 11 12 12.7 13 14 15	9 9.525 10 11 12 12.7 13 14 15	9.525 10 11 12 12.7 13 14 15	10 11 12 12.7 13 14 15	11 12 12.7 13 14 15	12 12.7 13 14 15	12.7 13 14 15	13 14 15	14 15	15
	40	d	8	9	9.525	10	11	12	12.7	13	14	15	16	17	18	19	20	22
	40	e	8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22	9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22	9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22	10 11 12 12.7 13 14 15 16 17 18 19 20 22	11 12 12.7 13 14 15 16 17 18 19 20 22	12 12.7 13 14 15 16 17 18 19 20 22	12.7 13 14 15 16 17 18 19 20 22	13 14 15 16 17 18 19 20 22	14 15 16 17 18 19 20 22	15 16 17 18 19 20 22	16 17 18 19 20 22	17 18 19 20 22	18 19 20 22	19 20 22	20 22	22
	55	d	12	12.7	13	14	15	16	17	18	19	20	22	24	25	28	30
	55	e	12 12.7 13 14 15 16 17 18 19 20 22 24 25 28 30	12.7 13 14 15 16 17 18 19 20 22 24 25 28 30	13 14 15 16 17 18 19 20 22 24 25 28 30	14 15 16 17 18 19 20 22 24 25 28 30	15 16 17 18 19 20 22 24 25 28 30	16 17 18 19 20 22 24 25 28 30	17 18 19 20 22 24 25 28 30	18 19 20 22 24 25 28 30	19 20 22 24 25 28 30	20 22 24 25 28 30	22 24 25 28 30	24 25 28 30	25 28 30	28 30	30
	65	d	14	15	16	17	18	19	20	22	24	25	28	30	32	35	36	38
	65	e	14 15 16 17 18 19 20 22 24 25 28 30 32 35 36 38	15 16 17 18 19 20 22 24 25 28 30 32 35 36 38	16 17 18 19 20 22 24 25 28 30 32 35 36 38	17 18 19 20 22 24 25 28 30 32 35 36 38	18 19 20 22 24 25 28 30 32 35 36 38	19 20 22 24 25 28 30 32 35 36 38	20 22 24 25 28 30 32 35 36 38	22 24 25 28 30 32 35 36 38	24 25 28 30 32 35 36 38	25 28 30 32 35 36 38	28 30 32 35 36 38	30 32 35 36 38	32 35 36 38	35 38	36 38	38
	80	d	19	20	22	24	25	28	30	32	35	36	38	40	42	45
	80	e	19 20 22 24 25 28 30 32 35 36 38 40 42 45	20 22 24 25 28 30 32 35 36 38 40 42 45	22 24 25 28 30 32 35 36 38 40 42 45	24 25 28 30 32 35 36 38 40 42 45	25 28 30 32 35 36 38 40 42 45	28 30 32 35 36 38 40 42 45	30 32 35 36 38 40 42 45	32 35 36 38 40 42 45	35 36 38 40 42 45	36 38 40 42 45	38 40 42 45	40 42 45	42 45	45
	95	d	30	35	38	40	45	50	55
	95	e	30 35 38 40 45 50 55	35 38 40 45 50 55	38 40 45 50 55	40 45 50 55	45 50 55	50 55	55
	105	d	35	38	40	45	50	55	60
	105	e	35 38 40 45 50 55 60	38 40 45 50 55 60	40 45 50 55 60	45 50 55 60	50 55 60	55 60	60
	120	d	45	48	50	52	55	60
	120	e	45 48 50 52 55 60 65	48 50 52 55 60 65	50 52 55 60 65	52 55 60 65	55 60 65	60 65

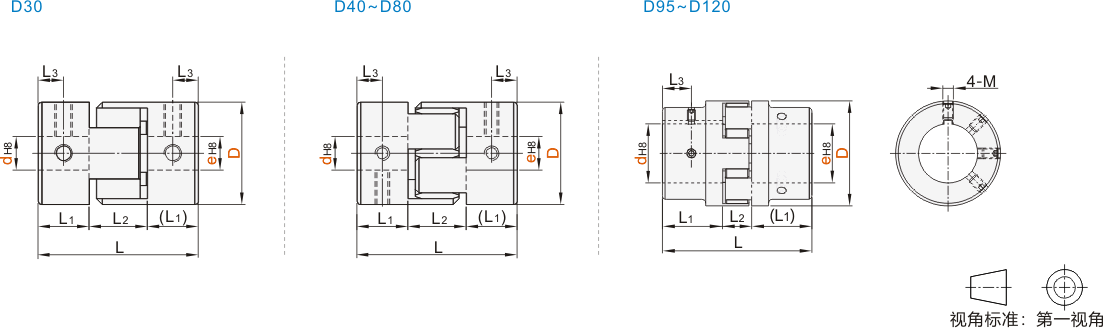

尺寸性能表

型号		L	L1	L2	L3	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	容许安装偏差			重量(g)
代码	D	L	L1	L2	L3	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	径向(mm)	角向(°)	轴向(mm)	重量(g)
JT-NMOUD	30	35	11.7	11.6	5.9	M4	1.7	12	24	15000	1.1×10⁻³	72	0.02	1	0~0.6	100
	40	66	25.5	15	12.8	M5	4	16	32	10000	1.43×10⁻³	500			0~0.8	300
	55	78	30.5	17	15.3	M6	7	57	114	8000	5.7×10⁻³	1500				724
	65	90	36	18	18	M8	15	150	300	6000	1.17×10⁻²	2800				1164
	80	114	46	22	15			260	520	4600	2.34×10⁻²	3500				1932
	95	126	51	24	14			380	760	3800	2.6×10⁻²	4600				3640
	105	140	57.5	25	16			480	960	3400	4.6×10⁻²	5800			0~1	4860
	120	160	66	28	18	M10	17	630	1260	3000	5.85×10⁻²	6900			0~1	6480

惯性力矩和重量按最大孔计算!
