还有0项未选择重置

选择代码

代码参数

材质

硬度

表面处理

选型参数

安装部直径D(mm) *

定位部直径P(mm) *

4~20/0.01

安装部长度L(mm) *

8~42/1

定位部长度B(mm) *

2~20/0.1

图片仅供参考

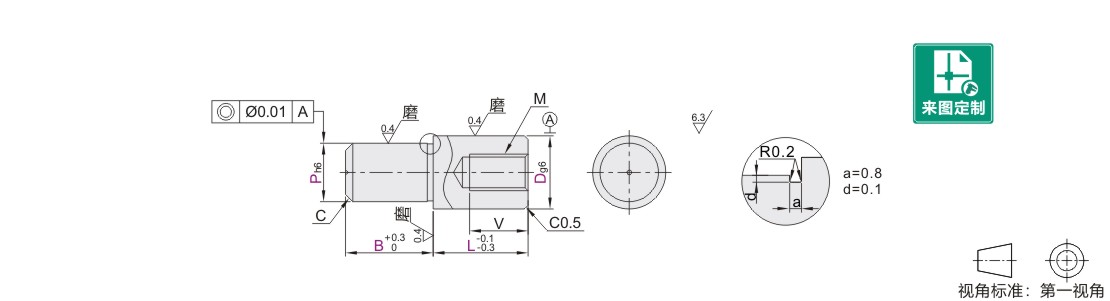

内螺纹定位销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

P尺寸公差表

SUS440C材质的D部加工有识别槽。工艺孔加工条件：D≠P且(P-B)≥4。(工艺孔详细尺寸见产品简介)

选型参数

选型表

型号			最小单位0.01	最小单位1	最小单位0.1	M	V	C
代码	Dg6		P	L	B	M	V	C
JT-RSPUD JT-RSPUU JT-RSPUQ JT-RSPUX JT-RSPQD	6	-0.004 -0.012	4.00~6.00	8~15	2.0~12.0	M3	5	0.5
	8	-0.005 -0.014	6.00~8.00	11~18	2.0~15.0	M4	8	1
	10T		7.00~10.00	8~18	3.0~20.0	M4	6
	10		7.00~10.00	11~22		M5	8
	12T	-0.006 -0.017	7.00~12.00	8~20		M4	6	1.5
	12		7.00~12.00	12~26		M5	8	1.5
	13T		8.00~13.00	10~22	5.0~20.0	M6	9	2
	13		8.00~13.00	13~28		M8	10	2
	16T		10.00~16.00	10~26		M6	9	3
	16		10.00~16.00	16~35		M8	12
	20T	-0.007 -0.020	13.00~20.00	12~32		M6	9
	20	-0.007 -0.020	13.00~20.00	20~42		M8	12

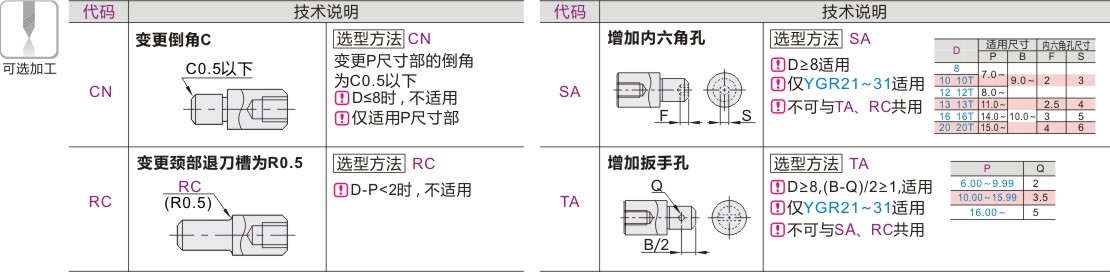

可选加工参数

暂未上传文档资料
