油压缓冲器可调式无撞击头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 本体	材质 / 活塞杆	材质 / 撞击头	材质 / 弹簧	表面处理 / 主体	表面处理 / 弹簧	使用温度	类型
JT-LULMSD	SS400	SUS304	—	SWP	发黑	发黑	-10℃~80℃	中小型可调式 ● 无撞击头
JT-LULMDD	SS400	SUS304	聚氨酯	SWP	发黑	发黑	-10℃~80℃	中小型可调式 ● 带撞击头
JT-LULMUD	SS400	SUS304	聚氨酯	SWP	发黑	发黑	-10℃~80℃	中小型可调式 ● 外置复位弹簧

本产品可搭配WJN(定位螺母)/WJM(缓冲器安装座)系列产品配套使用。

特点
针对运动物体速度的变化，可用调节器调整与之对应的最恰当的缓冲吸收能力。
采用锁紧装置以确保调节器的准确有效。
采用专用密封件，可保持长期、稳定的工作。

选型参数

选型表

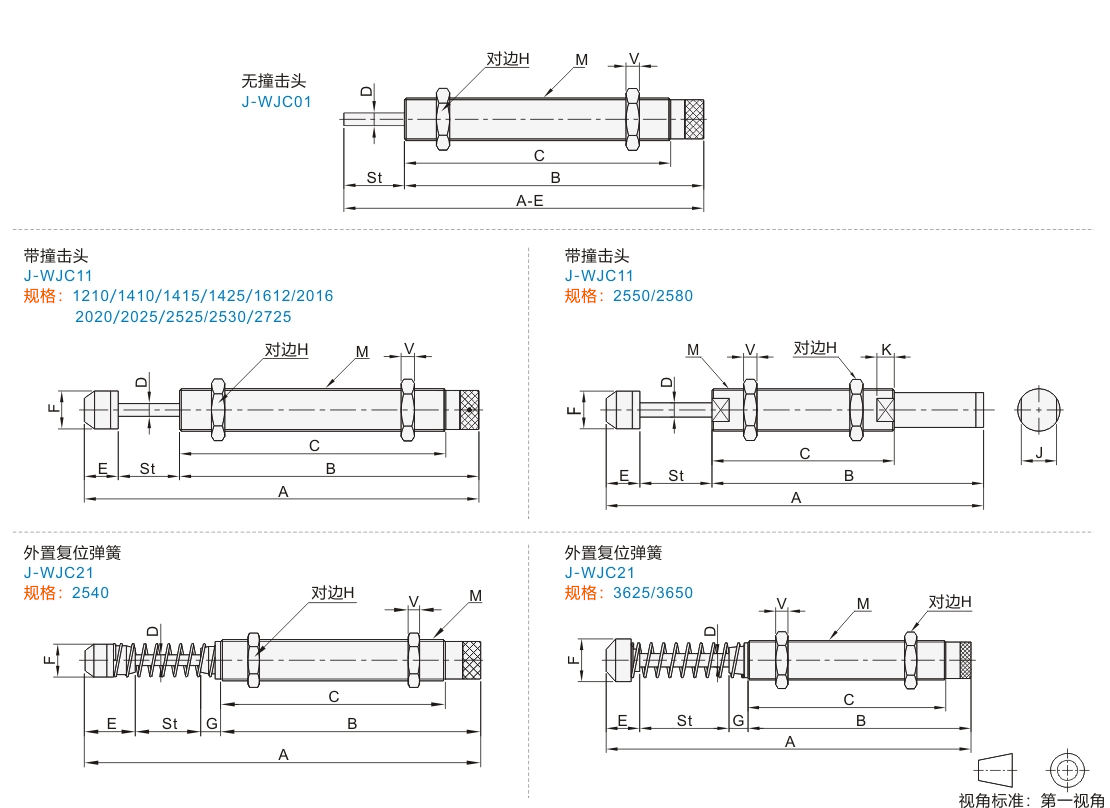

型号		公称螺纹M	行程St (mm)	A	B	C	D	E	F	G	H	J	K	V	每次最大吸收能量 Nm(E)	小时最大吸收能量 Nm(Etc)	最大有效重量 kg(Me)	最高撞击速度 (m/s)	重量 (g)
代码	规格	公称螺纹M	行程St (mm)	A	B	C	D	E	F	G	H	J	K	V	每次最大吸收能量 Nm(E)	小时最大吸收能量 Nm(Etc)	最大有效重量 kg(Me)	最高撞击速度 (m/s)	重量 (g)
JT-LULMSD	1210	M12×1.0	10	85.5	66	52	3	9.5	10.3	—	14	—	—	4	10	19000	70	4.0	45
	1410	M14×1.5	10	105	84	72	4	11	12		19			5	20	22000	80		84
	1415		15	110	84	72		11							23	28000	80		110
	1425		25	152.5	116.3	101		11.2							28	27500	140	3.0	194
	1612	M16×1.5	12	105	82	67		11							22	28000	90	4.0	120
	2016	M20×1.5	16	148.8	117	101	6	15.8	17.8		26			7	28	35000	200		222
	2020		20	139.3	103.5	87.5			17.8						40	42000	300		230
	2025		25	158	117.2	101			18						45	45000	312		232
	2525	M25×1.5	25	163	119	103	8	19	22		32			9	85	54000	400		335
	2530	M25×1.5	30	168	119	103		19							95	60000	480		340
	2725	M27×1.5	25	155.5	111.6	91.8		18.9							85	70000	500		450
JT-LULMDD	1210	M12×1.0	10	85.5	66	52	3	9.5	10.3	—	14	—	—	4	10	19000	70	4.0	45
	1410	M14×1.5	10	105	84	72	4	11	12		19			5	20	22000	80		90
	1415		15	108	82	72		11							23	28000	80		110
	1425		25	152.5	116.3	101		11.2							28	27500	140	3.0	190
	1612	M16×1.5	12	105	82	70		11							22	28000	90	4.0	120
	2016	M20×1.5	16	148.8	117	101	6	15.8	17.8		26			7	28	35000	200		230
	2020		20	139.3	103.5	87.5			17.8						40	42000	300		230
	2025		25	158	117.2	101			18						45	45000	312		240
	2525	M25×1.5	25	163	119	103	8	19	22		32			9	85	54000	400		350
	2530		30	168	119	103									95	60000	480		365
	2550		50	247	178	100						23	11		130	90000	720		455
	2580		80	297.5	197.5	119						23	11		150	120000	800		585
	2725	M27×1.5	25	155.5	111.6	91.8		18.9				—	—		85	70000	500		450
JT-LULMUD	2540	M25×1.5	40	221.5	134.5	117	8	37	22	10	32	—	—	9	100	80000	700	4.0	455
	3625	M36×1.5	25	172	111	94	10	26	35.5	10	46			15	180	81000	1400		955
	3650	M36×1.5	50	239.5	146.5	129.5	10	26	35.5	17	46			15	350	110000	1400		1100
