圆形支柱两端内螺纹带扳手槽

图片仅供参考

圆形支柱两端内螺纹带扳手槽

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	表面处理
JT-PBNSD●	L尺寸指定型 / 标准型	SS400	—
JT-PBNDD●	L尺寸指定型 / 带扳手槽型	SS400	—
—	L尺寸选择型 / 带扳手槽型	SS400	—
JT-PBNSU●	L尺寸指定型 / 标准型	SS400	发黑
JT-PBNDU●	L尺寸指定型 / 带扳手槽型	SS400	发黑
JT-PBNFU	L尺寸选择型 / 带扳手槽型	SS400	发黑
JT-PBNSQ●	L尺寸指定型 / 标准型	SS400	无电解镀镍
JT-PBNDQ●	L尺寸指定型 / 带扳手槽型	SS400	无电解镀镍
JT-PBNFQ	L尺寸选择型 / 带扳手槽型	SS400	无电解镀镍
JT-PBNSX●	L尺寸指定型 / 标准型	SUS304	—
JT-PBNDX●	L尺寸指定型 / 带扳手槽型	SUS304	—
JT-PBNFX	L尺寸选择型 / 带扳手槽型	SUS304	—
JT-PBNSM●	L尺寸指定型 / 标准型	A2017	本色阳极氧化
JT-PBNDM●	L尺寸指定型 / 带扳手槽型	A2017	本色阳极氧化
—	L尺寸选择型 / 带扳手槽型	A2017	本色阳极氧化

L	公差
8~300	±0.2
300.5~600	±0.3
600.5~1020	±0.4

Q235材质的产品出货时带有防锈油。

代码右侧带●符合ROHS标准

选型参数

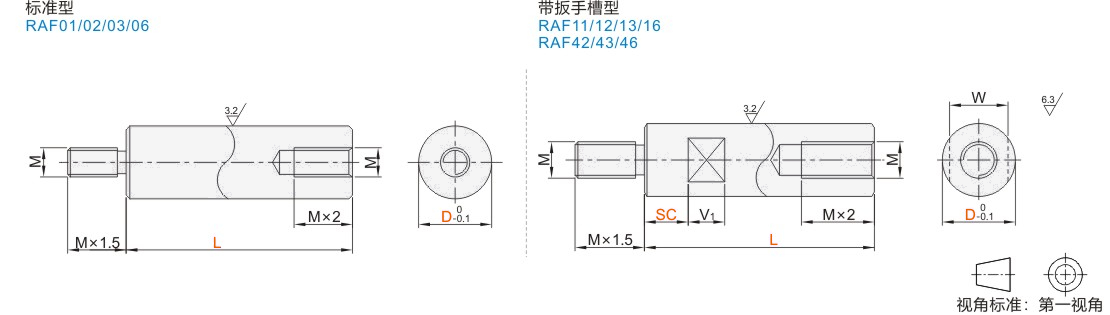

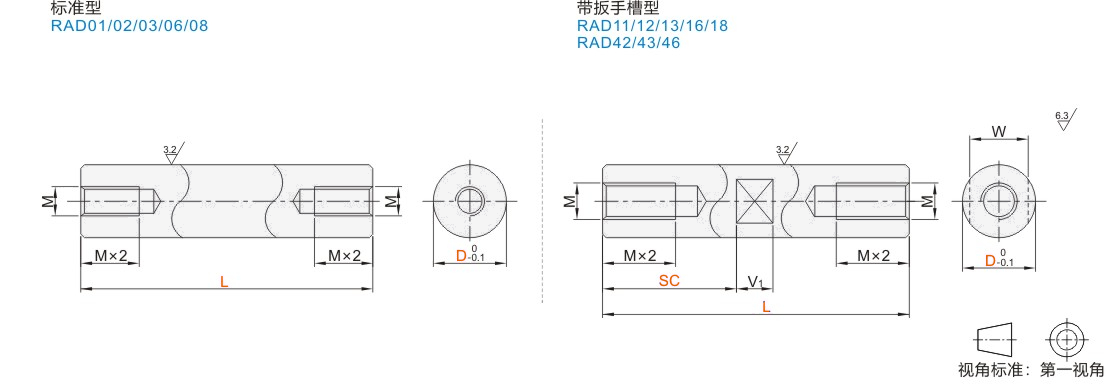

L尺寸指定型·标准型

型号								最小单位0.5								M
代码						D		L								M
标准型 JT-PBNSD JT-PBNSU JT-PBNSQ JT-PBNSX JT-PBNSM						5		8.0~60.0								2.6
						6		8.0~60.0								3
						8		10.0~160.0								4
						10		15.0~360.0								5
						12		25.0~420.0								6
						15		25.0~520.0								8
						20		30.0~520.0								10
						25		40.0~620.0								12
						30		50.0~720.0								16
						35		50.0~820.0								16
						40		60.0~920.0								20
						50		75.0~ 1020.0								24

L尺寸指定型·带扳手槽型

型号							最小单位0.5								最小单位1					M				W			V1
代码					D		L								SC					M				W			V1
带扳手槽型 JT-PBNDD JT-PBNDU JT-PBNDQ JT-PBNDX JT-PBNDM					5		10.0~60.0								0~50					2.6				4			10
					6															3				5
					8															10.0~ 160.0										0~ 150					4				7
					10		15.0~360.0								0~350					5				8
					12		25.0~420.0								0~408					6				10						12
					15		25.0~520.0								0~508					8				13
					20		30.0~520.0								0~508					10				17
					25		40.0~620.0								0~610					12				22
					30		50.0~720.0								0~705					16				27			16
					35		50.0~820.0								0~805					16				30			16
					40		60.0~920.0								0~900					20				36			20
					50		75.0~ 1020.0								0~ 1000					24				41			20

L尺寸选择型

型号		L						SC	M	W	V1
代码	D	L						SC	M	W	V1
JT-PBNFU JT-PBNFQ JT-PBNFX	6	15 20 25 30 35 40 45 50						3.5	3	5	8
	8	20 25 30 35 40 45 50 60 70 80 90 100 110 120 130 140 150						6	4	7
	10	20 25 30 35 40 45 50 60 70 80 90 100 110 120 130 140 150 200						6	5	8
	12	25 30 35 40 45 50 60 70 80 90 100 110 120 130 140 150 200						7.5	6	10	10
	15	35 40 45 50 60 70 80 90 100 110 120 130 140 150 200						10	8	13
	20	40 45 50 60 70 80 90 100 110 120 130 140 150 200						15	10	17
