8字型螺钉固定联轴器

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 弹性体	表面处理 / 主体	附件	类型
JT-NAMSD	铝合金	聚氨酯	阳极氧化	内六角紧定螺钉	螺钉固定型

特点
具备卓越的吸收偏差能力，常使用在较大偏心/偏角场合；
弹性体为聚氨酯，具有吸收冲击及震动功能。
适用场合：编码器、微型普通电机。

选型参数

选型表

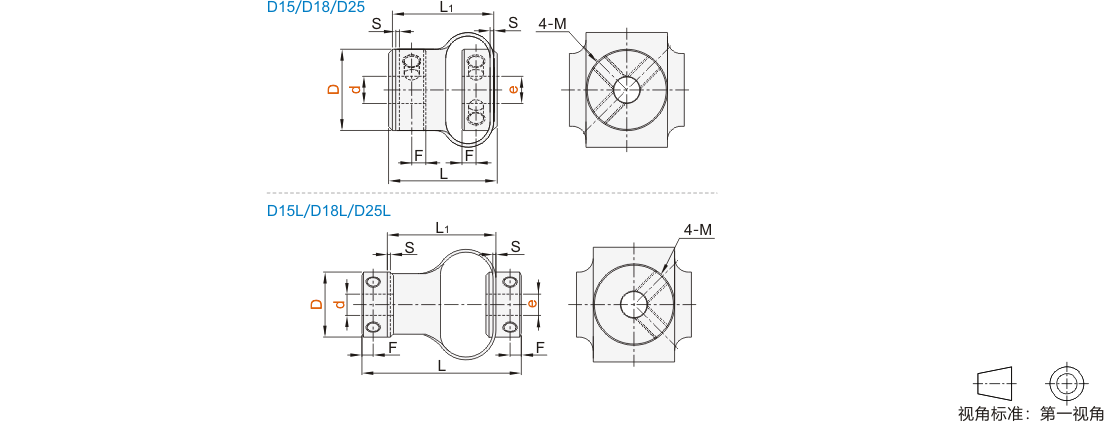

尺寸性能表

型号		L	L1	S	F	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	容许安装偏差			重量 (g)
代码	D	L	L1	S	F	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	径向(mm)	角向(°)	轴向(mm)	重量 (g)
JT-NAMSD	15	24	20	1.8	2.5	M3	1.2	0.5	8000	4.5×10⁻⁴	15	1	2	±2~5	8
	15L	31	20		2.5	M3	1.2	0.5	8000	4.5×10⁻⁴	15		2		8
	18	28	25		3.1	M4	2.5	0.8	6000	5.6×10⁻⁴	20		3		13
	18L	38	25		3.1			0.8	6000	5.6×10⁻⁴	20		3		13
	25	45	39		3.8			1.0	5000	7.0×10⁻⁴	25		2		34
	25L	56	39		3.8			1.0	5000	7.0×10⁻⁴	25		2		34

无法加工键槽。惯性力矩和重量按最大孔径计算。
