功能类型

锁紧螺帽

选型参数

公制普通螺纹M(mm) *

分度销粗牙旋钮平顶

图片仅供参考

分度销粗牙旋钮平顶

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	销头形状	螺纹	旋钮 / 材质	主体 / 材质	主体 / 表面处理	销 / 材质	销 / 硬度	销 / 表面处理	弹簧 / 材质	锁紧螺帽 / 有无锁紧螺帽	锁紧螺帽 / 材质	锁紧螺帽 / 表面处理	类型
JT-WBGFD	复位型	平头锥型	粗牙	尼龙6 (黑色亚光)	SUM22L	铬酸盐光泽处理	SUS303	一	一	SUS301	无	一	一	粗牙旋钮平顶标准型
JT-WBGOD	自锁型	平头锥型	粗牙	尼龙6 (黑色亚光)	SUM22L	铬酸盐光泽处理	SUS303	一	一	SUS301	无	一	一	粗牙旋钮平顶标准型
JT-WBGFU	复位型	平头锥型	粗牙	尼龙6 (黑色亚光)	SUM22L	铬酸盐光泽处理	SUS303	一	一	SUS301	有	S45C	铬酸盐光泽处理	粗牙旋钮平顶标准型
JT-WBGOU	自锁型	平头锥型	粗牙	尼龙6 (黑色亚光)	SUM22L	铬酸盐光泽处理	SUS303	一	一	SUS301	有	S45C	铬酸盐光泽处理	粗牙旋钮平顶标准型

*螺帽不能贴紧在螺纹根部上。

选型参数

选型表

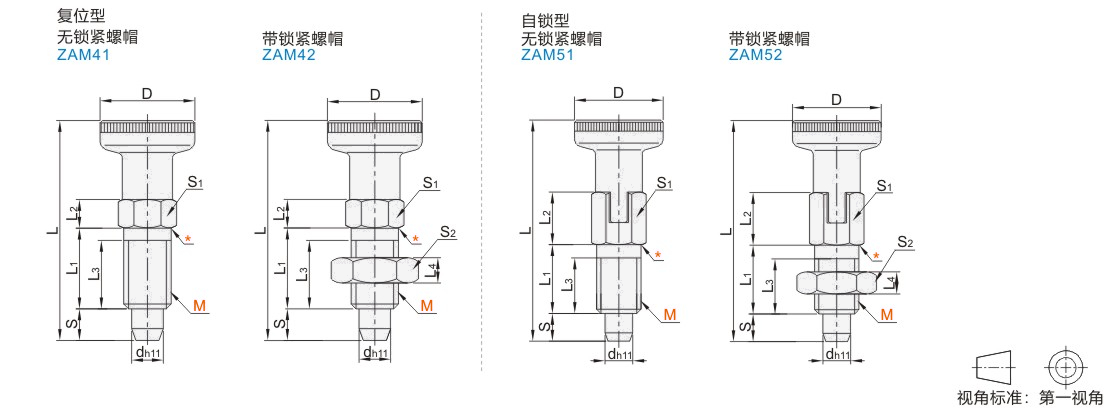

型号		螺距	d		S	D	L		L1	L2		L3	L4	S1	S2	负载(N)		容许紧固扭矩
代码	M	(粗牙)	d		min.	D	复位型	自锁型	L1	复位型	自锁型	L3	L4	S1	S2	min.	max.	(N.m)
复位型 JT-WBGFD JT-WBGFU 自锁型 JT-WBGOD JT-WBGOU	6	1	4	0 -0.075	4	12	30.5	33	12	4.5	7	10	3.2	6	10	3	12	1.5
	8	1.25	5	0 -0.075	5	16	40	43.5	16	6	9.5	14	4	8	13	5	24	9
	10	1.5	6	0 -0.09	6	18	49	52	20	7.5	10.5	18	5	10	16	5	21	20
	12	1.75	8	0 -0.09	8	21	59	63.5	24	9	13.5	22	6	12	18	6	22	25

由于螺纹部壁厚较薄，因此紧固时请勿超过上表中所示的扭矩值。
